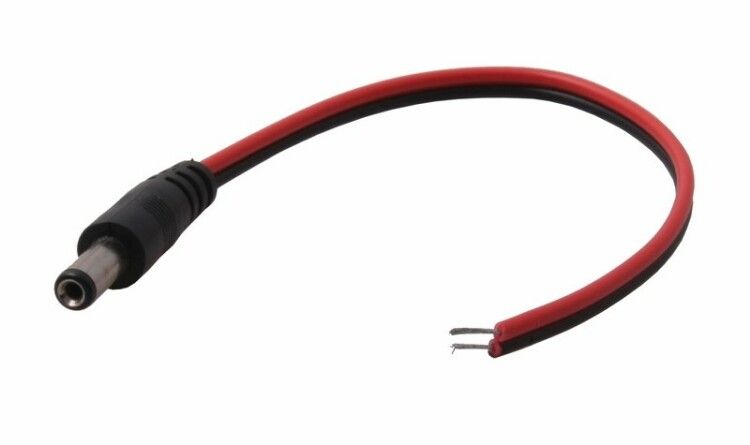

Разъем питания штекер 2.1х5.5х10мм с проводами 20см (уп.50шт) Rexant 14-0313 MEET

Разъем питания штекер 2.1х5.5х10 мм с проводом 20 см от REXANT — это готовое решение для подключения устройств к источнику постоянного тока 12–24 В. Устройство уже оснащено проводом и подготовленными концами, что исключает необходимость пайки при установке.

Назначение и область применения

Разъем питания штекер 2.1х5.5х10 мм с проводом 20 см применяется для подключения маломощного оборудования к источникам постоянного тока. Подходит для систем видеонаблюдения, зарядных устройств, модулей автоматики, световой сигнализации и других бытовых или промышленных приборов, работающих от 12 В или 24 В DC.

Технические характеристики

• Тип: штекер (папа) — вставляется в соответствующий розеточный разъем (джек)
• Габариты контакта: внутренний диаметр 2,1 мм, внешний диаметр 5,5 мм, длина штыря 10 мм
• Номинальный ток: 2 А
• Номинальное напряжение: 24 В
• Материал контактов: медно-цинковый сплав (Cu+Zn) с оцинкованной поверхностью
• Материал корпуса: прочный пластик черного цвета
• Степень защиты: IP20 — защита от доступа пальцев и крупных предметов, но не от воды и пыли
• Способ подключения: пайка — провода уже зачищены и облужены, достаточно вставить их в клеммы и запаять
• Длина провода: 20 см
• Цвет провода: красный (+) и черный (−) — стандартизированная полярность
• Рабочая температура: от –30 °C до +50 °C
• Количество полюсов: один (два провода — плюс и минус)
• Галогены: отсутствуют

Совместимость и монтаж

Разъем питания штекер 2.1х5.5х10 мм с проводом 20 см совместим со всеми стандартными розетками (джеками) того же форм-фактора. Монтаж выполняется просто:

• При необходимости — откусите старый разъем с поврежденного кабеля
• Зачистите концы нового провода (если требуется) и вставьте в клеммы
• Запаяйте контакты — предварительно облуженные концы обеспечивают надежное соединение
• Вставьте штекер в нужную розетку — он фиксируется механически

Внимание: не используйте этот разъем с источниками переменного тока (AC) — он рассчитан только на постоянный ток (DC).

Безопасность и стандарты

Разъем питания штекер 2.1х5.5х10 мм с проводом 20 см соответствует требованиям безопасности для низковольтных устройств. IP20 обеспечивает базовую защиту от случайного прикосновения, но не защищает от влаги. Для работы в сырых помещениях или на улице необходимо использовать дополнительную герметизацию или помещать оборудование в корпус с более высокой степенью защиты.

Преимущества

• Готовый к использованию — не требует самостоятельной сборки проводов
• Полярность четко обозначена: красный — плюс, черный — минус
• Оцинкованная поверхность контактов снижает окисление и продлевает срок службы
• Прямая форма — компактна, легко встраивается в ограниченном пространстве
• Работает в широком диапазоне температур — подходит для холодных и жарких условий

Ограничения применения

• Не предназначена для работы с током выше 2 А — превышение вызывает нагрев и выход из строя
• IP20 — нельзя использовать без защиты в условиях повышенной влажности, пыли или открытого воздуха
• Не совместим с разъемами другого размера (например, 2.5×5.5 мм или 3.5×1.35 мм)
• Не рекомендован для частых подключений/отключений — материал контактов не оптимизирован для многократной эксплуатации

Примеры использования

• Замена вышедшего из строя разъема на камере видеонаблюдения
• Подключение LED-ленты к блоку питания 12 В
• Присоединение Wi-Fi-роутера с питанием через DC-разъем
• Настройка системы управления микроконтроллером (Arduino/Raspberry Pi) с внешним БП
• Переделка зарядного устройства для портативного оборудования

Практические советы

• Проверяйте полярность перед подключением — неверное подсоединение может повредить оборудование
• При пайке не перегревайте контакты — длительный нагрев разрушает изоляцию провода
• Если разъем будет находиться в месте с вибрацией — закрепите провод хомутиком, чтобы избежать обрыва
• Для замены — сверьте размеры входящего разъема (розетки): точные значения — 2.1×5.5×10 мм
• Артикулы 14-0313 и etm14-0313 — это один и тот же продукт от REXANT; проверяйте соответствие при заказе
