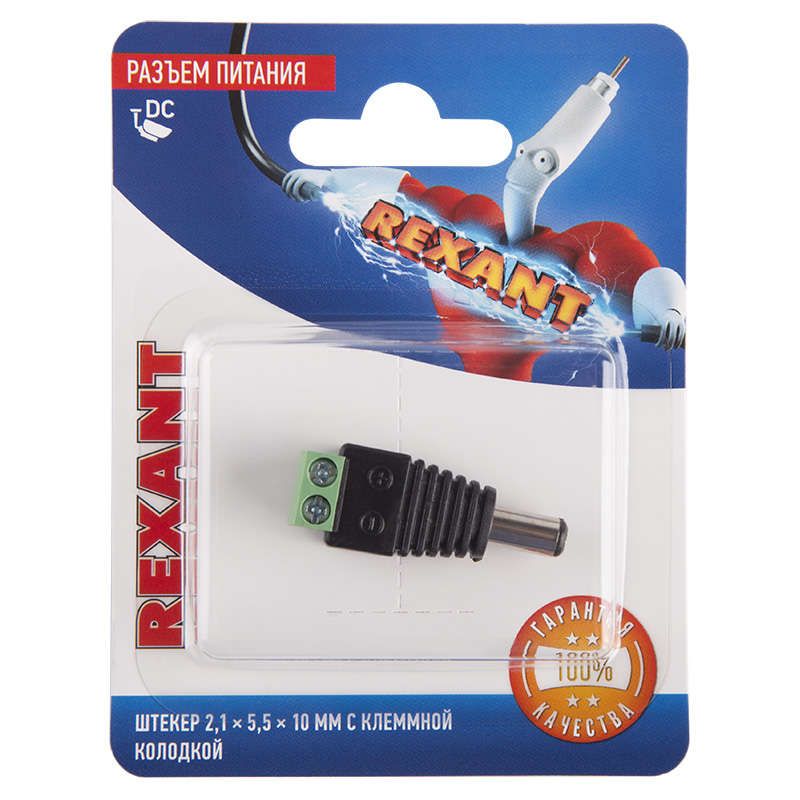

Разъем питание на кабель, штекер 2,1х5,5x10мм. с клеммной колодкой, (1шт.) | 06-0073-A REXANT MEET

Разъем питания на кабель, штекер 2,1х5,5x10 мм с клеммной колодкой, 1 шт от Rexant (арт. 06-0073-a) - компактный двухполюсный разъем для быстрого подключения кабеля к источникам постоянного тока 12–24 В. Подходит для систем видеонаблюдения, зарядных устройств и другой маломощной аппаратуры.

Назначение и область применения

Этот штекер используется для подключения питания к оборудованию, работающему от постоянного тока 12 В или 24 В. Часто применяется в системах видеонаблюдения, домашних устройствах, светильниках, контроллерах и небольших автоматических системах. Разъем позволяет заменить пайку на более удобный и ремонтопригодный способ подключения через клеммы.

Технические характеристики

• Тип: Штекер (штыревой разъем)
• Габариты: Внешний диаметр вилки - 5,5 мм, внутренний - 2,1 мм, длина - 10 мм
• Количество полюсов: 2 (позитив и негатив)
• Номинальное напряжение: 12 В
• Номинальный ток: 2 А
• Материал контактов: Медь с цинковым покрытием (оцинкованная поверхность)
• Материал корпуса: Полиамид (PA) - прочный термостойкий пластик
• Степень защиты IP: IP20 - защита от крупных частиц, но не от воды и пыли
• Температурный диапазон: От –30 C до +50 C
• Подключение: Винтовые и пружинные зажимы - два варианта фиксации провода
• Цвет: Черный
• Маркировка полюсов: 1 (минус), 2 (плюс)

Совместимость и монтаж

Разъем совместим с кабелями, имеющими внешний диаметр около 5,5 мм и внутреннее отверстие 2,1 мм - типичные размеры для DC-проводов в системах видеонаблюдения и бытовой электроники. Для подключения необходимо зачистить конец провода на 8–10 мм и затянуть его винтом в соответствующую клемму. Обязательно соблюдайте полярность: контакт 1 - минус, контакт 2 - плюс. Кабель должен иметь жесткую изоляцию, чтобы не деформировался при вставке в разъем.

Безопасность и стандарты

Разъем рассчитан на работу при напряжении до 12 В и токе до 2 А - безопасен для слаботочных сетей. Соответствует требованиям к изоляции и механической прочности для бытового и коммерческого оборудования. Не предназначен для работы в условиях повышенной влажности или открытых площадках - степень защиты IP20 исключает использование вне помещений или в сырых местах.

Преимущества

• Не требует пайки - подключение выполняется за минуту с помощью отвертки
• Удобна замена поврежденного кабеля - достаточно вынуть штекер и установить новый
• Прочный корпус из полиамида устойчив к механическим воздействиям
• Оцинкованные медные контакты снижают окисление и обеспечивают долгий срок службы
• Ясная маркировка полюсов предотвращает перепутывание полярности

Ограничения применения

• Не использовать во влажных помещениях, на улице или в местах с риском попадания брызг - IP20 не обеспечивает защиту от жидкости
• Не подходят для токов выше 2 А - возможен нагрев и выход из строя
• Не рекомендован для частых подключений/отключений - механизм клемм не предназначен для многократной эксплуатации как вилка-розетка
• Не работает с переменным током - только постоянный ток (DC)

Примеры использования

• Подключение камеры видеонаблюдения к адаптеру 12 В
• Запитка LED-ленты от блока питания
• Присоединение зарядного устройства для портативных аккумуляторов
• Интеграция в системы управления освещением на базе 12 В
• Подключение модулей автоматики в тепличном хозяйстве

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля - слишком тонкий провод будет болтаться, слишком толстый - не войдет в зажим
• Используйте кабели с жесткой изоляцией (например, типа H07V-K), они лучше держат форму при вставке в разъем
• При использовании нескольких таких разъемов пометьте каждый по цвету или меткам - так легче найти нужную цепь при обслуживании
• Не закручивайте винты с усилием - можно повредить резьбу или расколоть корпус из полиамида
• Если планируете длительную эксплуатацию - периодически проверяйте плотность зажима контактов, особенно после первых месяцев работы
