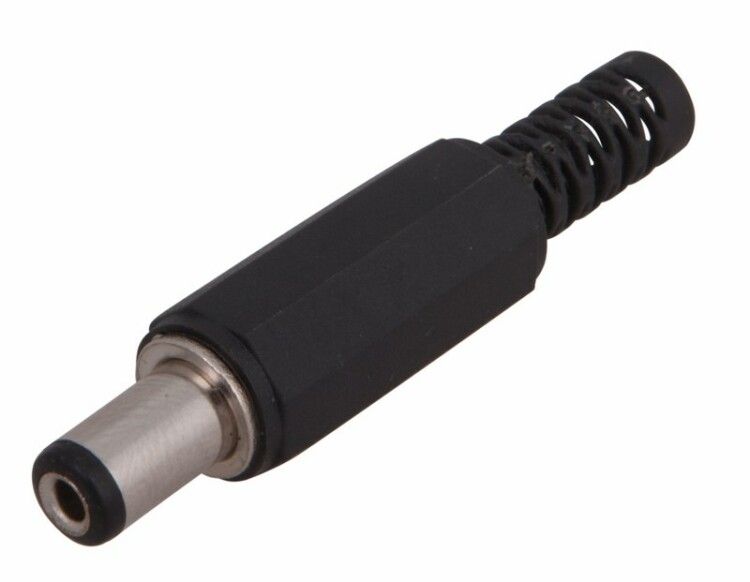

Разъем питания штекер 2.1х5.5x10 мм | 14-0311 REXANT MEET

Разъем питания штекер 2.1 х 5.5 х 10 мм от REXANT - это компактный двухполюсный разъем для подключения устройств к источнику постоянного тока 12 В. Артикул 14-0311 подходит для систем видеонаблюдения, зарядных устройств и аналогичной аппаратуры, где требуется надежное и простое подключение.

Назначение и область применения

Разъем питания штекер 2.1 х 5.5 х 10 мм от REXANT предназначен для подключения оборудования с питанием постоянного тока 12 В. Часто применяется в системах видеонаблюдения, сетевых адаптерах, маломощных устройствах автоматики и зарядных станциях. Подходит для замены изношенных разъемов на шнурах питания. Устройство рассчитано на работу с кабелями, имеющими внешний диаметр около 2,1 мм.

Технические характеристики

• Тип: штекер (вилка), двухполюсный
• Габариты: внутренний диаметр 2,1 мм, наружный диаметр 5,5 мм, длина 10 мм
• Номинальный ток: 2 А
• Номинальное напряжение: 12 В
• Материал контактов: медь-цинк с оцинкованной поверхностью
• Материал корпуса: полиамид (черный цвет)
• Способ подключения: винтовой и пружинный зажим
• Площадь сечения кабеля: 3,46 мм2
• Степень защиты: IP20 - защита от доступа пальцев, но не от воды и пыли
• Максимальная рабочая температура: 0 C - ограничение по тепловой устойчивости требует осторожного использования в холоде
• Галогены: отсутствуют

Совместимость и монтаж

Разъем питания штекер 2.1 х 5.5 х 10 мм совместим с кабелями типа ШВВП, многожильный провод и витая пара, если их внешний диаметр соответствует 2,1 мм. Для монтажа используются винты или пружинные зажимы - пайка не обязательна, но рекомендована для повышенной надежности. Кабель зачищается на 8–10 мм, фиксируется в зажиме, затем вставляется в корпус. Обратите внимание: разъем не имеет поляризации, поэтому важно соблюдать правильную полярность при подключении к источнику питания.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для низковольтного оборудования. Отсутствие галогенов снижает риск образования токсичных веществ при нагреве. Однако степень защиты IP20 исключает использование в сырых помещениях, на улице или в местах с высокой запыленностью. Температурный режим ограничен: максимальная рабочая температура - 0 C, что делает его непригодным для работы в средах выше этой отметки.

Преимущества

• Простая установка благодаря двум способам подключения - винтовому и пружинному
• Надежный материал контактов - медь-цинк с цинковым покрытием против окисления
• Универсальный форм-фактор 2.1×5.5×10 мм - совместим с большинством стандартных блоков питания
• Черный корпус из прочного полиамида - устойчив к механическим воздействиям
• Подходит для замены оригинальных разъемов в бытовой аппаратуре

Ограничения применения

• Не предназначена для работы при температурах выше 0 C - возможен перегрев и деформация
• IP20 - нельзя использовать во влажных, пыльных или открытых помещениях
• Номинальный ток всего 2 А - не подходит для мощных устройств (например, LED-ленты >24 Вт)
• Отсутствует защита от переполюсовки - необходимо контролировать подключение плюса и минуса
• Не рекомендуется для частого подключения/отключения - винтовые зажимы не рассчитаны на многочисленные циклы

Примеры использования

• Подключение камеры видеонаблюдения к блоку питания 12 В
• Замена сломанного разъема на зарядном устройстве для планшета
• Соединение датчиков движения с источником DC 12 В
• Аппаратура в офисе: принтеры, модемы, Wi-Fi роутеры с внешним адаптером

Практические советы

• Перед монтажом проверьте соответствие диаметра кабеля - 2,1 мм - чтобы избежать плохого контакта
• Если используете пайку, не перегревайте контакты - это может расплавить полиамидный корпус
• Для постоянной эксплуатации лучше выбрать вариант с пружинным зажимом - он проще в обслуживании
• Не используйте этот разъем в качестве основного входа для оборудования, работающего в жарком помещении - даже при комнатной температуре есть риск выхода из строя
• При замене старого разъема сверьте маркировку полярности: центральный контакт обычно “+”, внешняя оболочка - “−”
