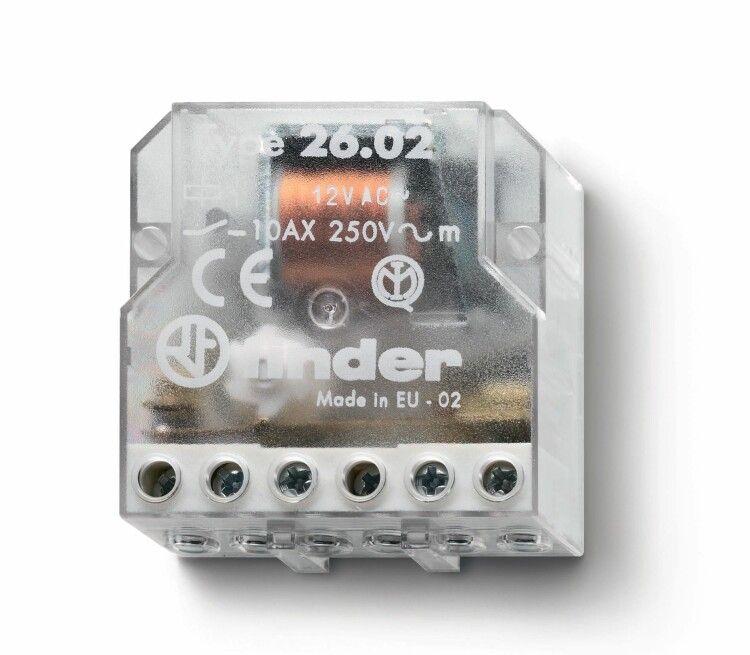

Шаговое электромеханическое реле; 2NO 10А, 2 состояния; контакты AgNi; питание 230В АC; монтаж в коробке; степень защиты IP20 | 260282300000 Finder 26.02.8.230.0000

Реле шаговое электромеханическое 2NO 10А 2 состояния контакты AgNi питание 230В AC монтаж в коробке степень защиты IP20 от бренда Finder (артикул 26.02.8.230.0000) предназначено для надёжного переключения нагрузок в бытовых и промышленных системах управления. Его двухпозиционная механическая конструкция обеспечивает устойчивое состояние после каждого импульса, что снижает потребление энергии и исключает необходимость постоянного питания.

Назначение и область применения

Это промежуточное реле используется для коммутации электрических цепей с помощью импульсного сигнала. После получения импульса на катушку реле переходит в новое устойчивое положение и сохраняет его даже при отключении питания. Подходит для автоматизации освещения, управляемых розеток, систем вентиляции, конвейеров и других устройств, где требуется однократное переключение без постоянной подачи напряжения.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Номинальный ток контактов: 10 А
• Максимальная переключаемая мощность: 800 Вт
• Количество нормально открытых контактов: 2 (2NO)
• Материал контактов: серебро-никель (AgNi) - улучшает износостойкость и снижает переходное сопротивление
• Способ монтажа: внутренний/скрытый, в распределительную коробку
• Глубина установки: 22 мм
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Электрическая изоляция: катушка и контакты полностью разделены - повышает безопасность при работе с высокими напряжениями
• Нормативы: соответствует EN 60669-1 и EN 60669-2-2

Совместимость и монтаж

Реле монтируется в стандартную распределительную коробку с глубиной не менее 22 мм. Крепится на DIN-рейку через специальный фиксатор, который встроен в основание устройства. Для подключения используются клеммы с зажимом на 2,5 мм2. Обязательно соблюдайте полярность при подключении катушки - хотя реле работает на переменном токе, неправильное соединение может вызвать некорректную работу. Нагрузочные контакты можно подключить параллельно или последовательно в зависимости от схемы управления.

Безопасность и стандарты

Изделие соответствует европейским стандартам безопасности EN 60669-1 и EN 60669-2-2, которые регламентируют требования к выключателям и реле для домашнего и аналогичного использования. Электрическое разделение между катушкой и контактами обеспечивает гальваническую изоляцию, предотвращая пробой при аварийных ситуациях. Материал корпуса - самозатухающий пластик, соответствующий классу горючести UL94 V-0.

Преимущества

• Два устойчивых состояния - не требует постоянного питания для удержания положения
• Контакты из AgNi - долговечны при переключении индуктивных и активных нагрузок
• Низкий уровень шума при срабатывании - подходит для жилых помещений
• Минимальная глубина монтажа - легко устанавливается в компактные коробки
• Поддержка импульсного управления - совместимо с таймерами, датчиками движения, системами умного дома

Ограничения применения

• Не предназначен для работы во влажных средах - IP20 не защищает от влаги и пыли
• Запрещено использовать в условиях температуры ниже −25C или выше +40C
• Не рассчитан на частые переключения более 10 000 раз в год - для интенсивного режима лучше выбрать соленоидное или твердотельное реле
• Не подходит для управления двигателями свыше 800 Вт или с высоким пусковым током
• Не имеет встроенной защиты от перегрузки или короткого замыкания - необходимо применять внешние автоматы или предохранители

Примеры использования

• Управление светом в коридоре: один импульс - свет включился, второй - выключился
• Автоматическая система вентиляции: датчик CO₂ отправляет импульс - вентилятор запускается, следующий импульс - остановка
• Система «умный дом»: кнопка на стене или мобильное приложение передают сигнал - реле меняет состояние без постоянного питания
• Контроль зарядки аккумуляторов: реле переключает цепь при достижении порогового уровня

Практические советы

• При монтаже в металлическую коробку убедитесь, что корпус реле не соприкасается с токоведущими элементами - несмотря на изоляцию, риск возникновения потенциала остаётся
• Для увеличения срока службы контактов не переключайте реле при максимальной нагрузке чаще одного раза в минуту
• Проверьте соответствие посадочного места: глубина 22 мм - если коробка уже занята проводами, используйте углублённые модели
• При использовании в цепях с индуктивными нагрузками (например, катушки, трансформаторы) рекомендуется установить RC-демпфер или варистор для гашения помех
• Артикулы 260282300000 и 26.02.8.230.0000 - это один и тот же продукт; различия в формате записи связаны с внутренней системой нумерации Finder
