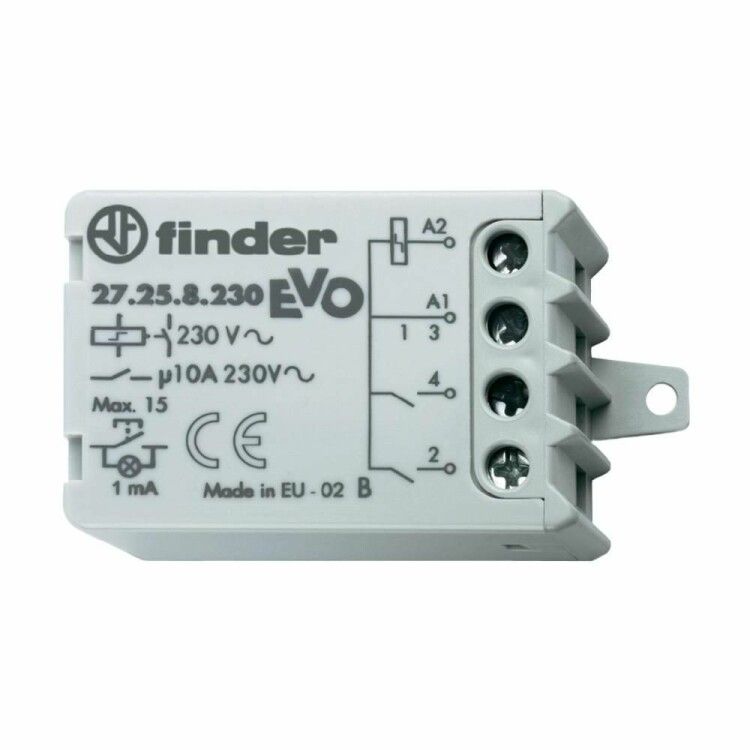

Шаговое электромеханическое реле EVO; 2NO 10А, 4 состояния; контакты AgNi; питание 230В АC; монтаж в коробке; фланец; степень защиты IP20 FINDER 272582300000 27.25.8.230.0000

Реле шаговое электромеханическое Finder 27.25.8.230.0000 - это промежуточное реле с двумя нормально открытыми контактами на 10 А, предназначенное для надёжного переключения нагрузок переменного тока 230 В. Устройство смонтировано в компактной коробке с фланцем, подходит для установки в распределительные шкафы и автоматические системы управления.

Назначение и область применения

Реле шаговое электромеханическое Finder 27.25.8.230.0000 используется для коммутации силовых цепей переменного тока. Отличается тем, что каждое включение меняет состояние контактов - они остаются в новом положении даже после снятия управляющего сигнала. Это делает его удобным для систем, где требуется сохранение состояния без постоянного питания катушки. Подходит для управления освещением, нагревательными элементами, насосами, вентиляторами и другими устройствами до 1000 Вт.

Технические характеристики

• Напряжение питания: 230 В переменного тока (AC)
• Номинальный ток контактов: 10 А
• Максимальная переключаемая мощность: 1000 Вт
• Количество контактов: 2 нормально открытых (NO)
• Материал контактов: серебро-никель (AgNi) - устойчивы к дуге и окислению
• Степень защиты: IP20 - защищено от прикосновений пальцами и крупными частицами, но не от воды и пыли
• Глубина монтажа: 22 мм
• Климатическое исполнение: УХЛ4 - работает при температуре от −25 C до +40 C, допустима повышенная влажность
• Корпус: пластиковый, самозатухающий
• Соответствие стандартам: EN 60669-1, EN 60669-2-2

Совместимость и монтаж

Реле шаговое электромеханическое Finder 27.25.8.230.0000 монтируется внутренним способом в распределительную коробку или DIN-рейку через фланцевую основу. Для установки требуется место глубиной не менее 22 мм. Клеммы рассчитаны на провода сечением до 2,5 мм2. Нет необходимости в дополнительном креплении - фланец обеспечивает плотную посадку. Монтаж возможен в щитах с доступом из передней стороны. Обратите внимание: реле не предназначено для наружной установки из-за низкой степени защиты IP20.

Безопасность и стандарты

Изделие соответствует европейским стандартам EN 60669-1 и EN 60669-2-2, которые регламентируют безопасность выключателей и реле для бытовых и аналогичных применений. Конструкция исключает возможность случайного замыкания при отключенном управлении. Контакты AgNi снижают риск сваривания при коммутации индуктивных нагрузок. Применение в соответствии с инструкцией гарантирует соответствие требованиям безопасности электроустановок.

Преимущества

• Функция “шагового” переключения - сохраняет состояние без постоянного питания, экономит энергию
• Контакты из AgNi обеспечивают долгий срок службы при частых включениях
• Компактная форма (22 мм глубины) позволяет использовать в ограниченных пространствах
• Простая механическая конструкция - высокая отказоустойчивость, нет электроники, которая может выйти из строя
• Поддержка стандарта EN 60669 - совместимость с большинством промышленных щитов и систем контроля

Ограничения применения

• Не применяется во влажных средах, на улице или в помещениях с высокой запылённостью - IP20 не обеспечивает защиту от воды и пыли
• Не подходит для работы с постоянным током - только переменный ток 230 В
• Запрещена коммутация токов выше 10 А или мощности более 1000 Вт - возможен выход из строя
• Не рекомендовано использование в системах с частыми импульсными нагрузками (например, светодиодные драйверы) без дополнительной защиты
• Не имеет встроенного индикационного света - невозможно визуально определить текущее состояние без внешнего оборудования

Примеры использования

• Переключение режимов освещения в офисах: включение/выключение групп светильников по расписанию
• Управление тепловыми завесами или обогревателями в складских помещениях
• Автоматизация конвейеров - изменение направления движения при срабатывании датчиков
• Системы аварийного отключения: реле остается в активном состоянии после сбоя, пока не будет вручную сброшено

Практические советы

• При подключении нагрузки используйте предохранители на 10–12 А для защиты реле от перегрузок
• Убедитесь, что посадочное место в шкафу имеет достаточную глубину - минимум 22 мм
• Для увеличения срока службы избегайте частых включений/выключений при максимальной нагрузке - лучше использовать реле с запасом по току
• Проверьте тип управления: реле реагирует на импульс напряжения, а не на постоянное напряжение - подключайте через кнопку или PLC с импульсным выходом
• При использовании в многоканальных системах пометьте каждый канал - состояние реле не видно внешне
