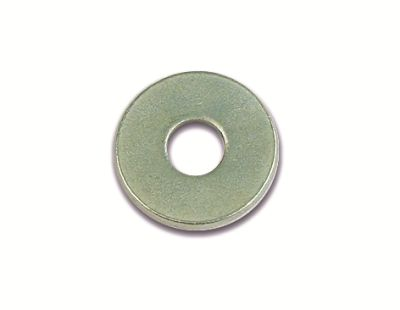

Шайба кузовная M16 белая - CM121600 ДКС

Шайба кузовная М16 белого цвета DIN9021 от DKC (ДКС), артикул cm121600, - металлический крепежный элемент из серии M5 Combitech, предназначен для равномерного распределения нагрузки при сборке кабеленесущих систем и других конструкций с использованием болтов M16.

Назначение и область применения

Шайба кузовная М16 белого цвета DIN9021 применяется в качестве подложки под головку болта или гайки для увеличения площади опорной поверхности. Это снижает давление на материал основания, защищает его от деформации и выдавливания. Особенно эффективна при монтаже кабеленесущих систем, где важна стабильность крепления и долговечность соединений. Подходит для фиксации профилей, направляющих, кронштейнов и других элементов, нагруженных механически.

Технические характеристики

• Резьба: M16 - совместима с болтами и гайками с внутренней резьбой M16
• Внутренний диаметр: 17,5 мм - обеспечивает свободную посадку на болт M16
• Наружный диаметр: 50 мм - большая площадь опоры для равномерного распределения усилия
• Толщина: 3 мм - достаточна для жесткости, не создаёт лишнего зазора
• Материал: сталь - высокая прочность на сжатие и изгиб
• Покрытие: цинк - антикоррозийная защита, соответствует требованиям для средних условий эксплуатации
• Цвет: светло-серый - визуально отличается от обычных черных шайб, удобен для контроля монтажа
• Климатическое исполнение: УХЛ(1,5) - допускает работу при температуре от −40 C до +40 C, в условиях повышенной влажности и запыленности
• Тип изделия: метизы и крепежные изделия - часть стандартизированной серии M5 Combitech

Совместимость и монтаж

Шайба кузовная М16 белого цвета DIN9021 совместима с любыми болтами и гайками стандарта M16, включая классы прочности 8.8 и выше. Устанавливается под головку болта перед затяжкой - не требует специального инструмента. Для точного монтажа проверьте, чтобы диаметр отверстия в монтируемом элементе был больше 17,5 мм, иначе возможна заклинивание. Не используйте с самонарезающими винтами - они не требуют подложки такого типа.

Безопасность и стандарты

Изделие соответствует стандарту DIN 9021, который регламентирует форму, размеры и механические свойства кузовных шайб. Цинковое покрытие соответствует ГОСТ 9.306, обеспечивая базовую коррозионную стойкость. Применение в соответствии с климатическим исполнением УХЛ(1,5) гарантирует безопасную эксплуатацию в помещениях с контролируемым микроклиматом и на открытых участках при соблюдении температурного режима.

Преимущества

• Высокая прочность стали обеспечивает устойчивость к деформациям даже при больших нагрузках
• Широкий наружный диаметр (50 мм) минимизирует риск повреждения хрупких поверхностей (например, пластиковых корпусов или тонких листов)
• Цинковое покрытие замедляет образование ржавчины, продлевая срок службы в условиях повышенной влажности
• Ярко выраженная форма и размеры позволяют легко идентифицировать изделие среди других метизов
• Часть единой системы M5 Combitech - совместима с другими компонентами этой серии, что упрощает комплектацию

Ограничения применения

• Не рекомендуется для постоянного контакта с морской водой, кислотными или щелочными растворами - цинковое покрытие недостаточно стойкое для агрессивной среды
• Не подходит для применений с динамическими вибрационными нагрузками без дополнительной контргайки или фиксирующего средства
• Не использовать в условиях температур ниже −40 C или выше +40 C - возможно изменение механических свойств материала
• Не является изолирующей шайбой - не препятствует протеканию тока, не подходит для электроизоляции

Примеры использования

• Фиксация кабельных лотков к стенам или потолкам через металлические кронштейны
• Сборка рам для распределительных щитов с использованием болтов M16
• Монтаж трасс для силовых кабелей на производственных линиях
• Закрепление направляющих в системах автоматизации и конвейеров

Практические советы

• Перед установкой проверяйте, чтобы болт M16 имел резьбу без повреждений - шайба не компенсирует плохое качество крепежа
• При необходимости многократной сборки/разборки используйте смазку на резьбе - это снизит износ и облегчит демонтаж
• Для работы в условиях частой влажности рассмотрите возможность комбинирования с герметиком или резиновой прокладкой под шайбой
• Артикул cm121600 - один из нескольких вариантов в серии M5 Combitech; для более тонких материалов можно выбрать шайбы меньшего диаметра
• Хранить в сухом месте - длительное воздействие влаги может вызвать побеги цинка, хотя и не влияет на функциональность
