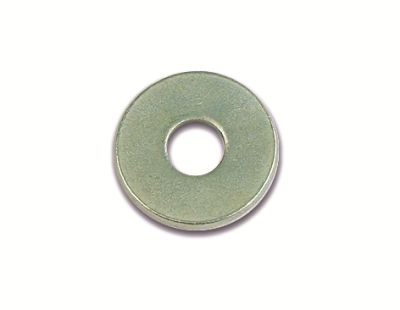

Шайба кузовная M5 Combitech DIN9021, 15 мм DKC (ДКС) CM120500

Шайба М5 кузовная DIN9021 белого цвета от DKC (ДКС) - это надежный крепежный элемент из стали с цинковым покрытием, предназначен для распределения нагрузки при сборке кабеленесущих систем. Артикул cm120500 входит в серию M5 Combitech и обеспечивает долговечность даже в условиях повышенной влажности.

Назначение и область применения

Шайба М5 кузовная DIN9021 применяется в кабеленесущих системах для равномерного распределения усилия от головки винта, болта или самореза на поверхность монтажного элемента. Это снижает риск деформации материала, особенно при использовании легких или хрупких оснований. Шайба также препятствует самоотвинчиванию и защищает поверхность от царапин и вмятин. Подходит для фиксации профилей, кронштейнов, направляющих и других компонентов, используемых в электромонтаже и автоматизации.

Технические характеристики

• Резьба: M5 - совместима с болтами, винтами и саморезами с внутренней резьбой M5
• Внутренний диаметр: 5,5 мм - точно соответствует наружному диаметру резьбы M5
• Наружный диаметр: 15 мм - обеспечивает большую опорную площадь
• Толщина: 1,2 мм - достаточна для усиления соединения без излишнего выступа
• Материал: сталь - высокая механическая прочность
• Покрытие: цинк - антикоррозийная защита, устойчивость к воздействию влаги
• Цвет: светло-серый - визуально отличается от черных или никелированных аналогов
• Климатическое исполнение: УХЛ(1,5) - работает при температуре от −40 C до +40 C, допускает повышенную влажность

Совместимость и монтаж

Шайба М5 кузовная DIN9021 совместима с любыми крепежными изделиями стандарта M5, включая болты, винты и саморезы из серии M5 Combitech. Устанавливается под головку крепежа перед затяжкой. Для правильного монтажа важно соблюдать момент затяжки - не превышать рекомендованное значение для M5 (обычно 3–5 Нм), чтобы не деформировать шайбу или основание. Не требует специального инструмента - монтируется обычной отверткой или гаечным ключом.

Безопасность и стандарты

Изделие соответствует стандарту DIN 9021, что гарантирует точность геометрических параметров и совместимость с европейскими нормами крепежа. Цинковое покрытие соответствует требованиям к антикоррозийной защите для средних условий эксплуатации. Применение в соответствии с климатическим исполнением УХЛ(1,5) обеспечивает безопасную работу в помещениях с контролируемой влажностью и температурой.

Преимущества

• Высокая жесткость благодаря толщине 1,2 мм и материалу - сталь
• Широкая опорная поверхность (диаметр 15 мм) снижает давление на монтажную поверхность
• Цинковое покрытие замедляет коррозию, продлевая срок службы
• Совместимость с всей серией M5 Combitech - можно использовать в комплексных системах
• Не требует дополнительной смазки или подготовки поверхности

Ограничения применения

• Не предназначена для работы в агрессивных средах: морская соль, кислоты, щелочи - возможна быстрая коррозия цинка
• Не подходит для частых демонтажей более 10–15 раз - после этого может произойти износ резьбового отверстия
• Не следует применять вместо пружинных или зубчатых шайб при наличии сильных вибраций - для таких условий нужны другие типы крепежа
• Цвет - светло-серый - не является декоративным решением; не подходит для видимых участков, где важен эстетический внешний вид

Примеры использования

• Фиксация металлических профилей в кабельных лотках
• Сборка рам и стоек для кабеленесущих систем
• Закрепление кронштейнов для проводов и труб в производственных зонах
• Монтаж оборудования в электрощитовых и серверных комнатах

Практические советы

• Перед установкой проверьте, чтобы отверстие в детали было не меньше 5,5 мм - иначе шайба не пройдет
• При работе с алюминием или пластиком используйте эту шайбу обязательно - она предотвратит растрескивание материала
• Если требуется повышенная защита от коррозии - рассмотрите использование шайб с более толстым цинком или с дополнительным лаковым слоем
• Артикул cm120500 легко сочетается с другими элементами серии M5 Combitech - сохраняйте целостность комплекта для удобства обслуживания
• Храните в сухом месте - длительное воздействие влаги может вызвать побеление цинкового покрытия, хотя это не влияет на функциональность
