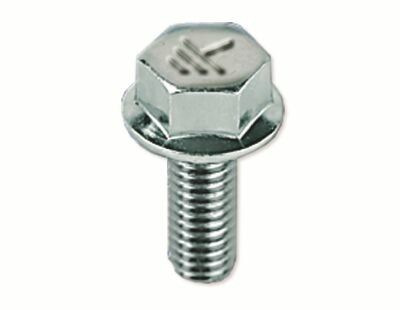

Винт для элeктричeскoгo сoeдинeния М5х8 гoрячeoцинкoвaнный CМ030508HDZ - CM030508HDZ ДКС

Винт для электрического соединения М5х8 горячеоцинкованный от DKC (ДКС), артикул cm030508hdz, предназначен для создания надежного электрического контакта между крышками кабельных лотков в системе M5 Combitech. Этот крепежный элемент сочетает механическую прочность и антикоррозийную защиту, что делает его подходящим для промышленной установки в условиях повышенной влажности и агрессивной среды.

Назначение и область применения

Винт для электрического соединения М5х8 горячеоцинкованный используется исключительно для соединения крышек кабельных лотков в системе M5 Combitech. Его основная функция — не просто механическая фиксация, а обеспечение непрерывного электрического контура между элементами металлической кабеленесущей системы. Это необходимо для защиты от перенапряжений, заземления и снижения помех.

Подходит для монтажа в системах ДКС на объектах: промышленные цеха, распределительные устройства, трансформаторные подстанции, логистические комплексы.

Технические характеристики

• Резьба: M5×8 — диаметр резьбы 5 мм, длина 8 мм; подходит для стандартных отверстий в крышках лотков
• Материал: сталь — обеспечивает высокую механическую прочность при затяжке
• Покрытие: горячее цинкование — слой цинка толщиной до 45–60 мкм, защищает от коррозии даже при повреждении поверхности
• Размер ключа: 5 мм — совместим с шестигранными ключами и битами стандарта HEX 5
• Цвет: светло-серый — характерный цвет горячеоцинкованной стали, не требует окраски
• Тип изделия: винт — самонарезающий, не требует предварительной нарезки резьбы в материале

Совместимость и монтаж

Винт для электрического соединения М5х8 горячеоцинкованный совместим только с элементами системы M5 Combitech от DKC. Он рассчитан на использование с крышками лотков, имеющими стандартные отверстия под M5. Установка выполняется вручную или с помощью шуруповёрта с моментом до 1,5 Н·м — избыточная затяжка может повредить резьбу в пластиковом или тонком металле крышки.

Не используйте этот винт для крепления к стенам, профилям или другим несовместимым деталям — он не предназначен для неэлектрических задач.

Безопасность и стандарты

Изделие соответствует требованиям к электрическому контакту в металлических кабеленесущих системах согласно ГОСТ Р 50571.5.54 и IEC 61537. Горячее цинкование обеспечивает соответствие классу коррозионной стойкости C3-C4 по ISO 9223.

Преимущества

• Обеспечивает низкое переходное сопротивление между крышками — важно для эффективного заземления
• Устойчив к коррозии благодаря плотному слою цинка — срок службы до 15 лет в помещениях с нормальной влажностью
• Самонарезающая резьба позволяет монтировать без сверления или нарезания резьбы заранее
• Совместим с другими элементами серии M5 Combitech — можно использовать одинаковый крепёж для всей системы

Ограничения применения

• Не применяйте в местах постоянного воздействия открытых химических реагентов (например, кислоты, щёлочи) — цинк может разрушаться
• Не используйте для крепления тяжёлых элементов — нагрузка на винт должна быть только осевой, без изгибающих усилий
• Запрещено применять вместо болтов с гайками для первичного крепления лотков к опорам — это не несущий элемент
• Не рекомендуется многократное демонтаж-монтаж — после 3–5 циклов резьба в крышке может выйти из строя

Примеры использования

• Фиксация крышек лотков серии DKS-M5 в цехе с высокой запылённостью
• Создание сплошного заземляющего контура в распределительном устройстве
• Сборка кабельных трасс в пищевых производствах — где требуется частая мойка оборудования

Практические советы

• Перед монтажом проверьте, чтобы отверстия в крышке были чистые — грязь или краска могут нарушить контакт
• Затягивайте винт до момента, когда головка слегка утопится в поверхности — это гарантирует хороший контакт без деформации
• Для контроля качества соединения используйте тестер сопротивления — допустимое значение менее 0,1 Ом между соседними участками
• Храните в сухом месте — хотя покрытие устойчиво, длительное воздействие влаги может вызвать белый налёт (цинковые соли), который не влияет на работу, но требует удаления перед монтажом
