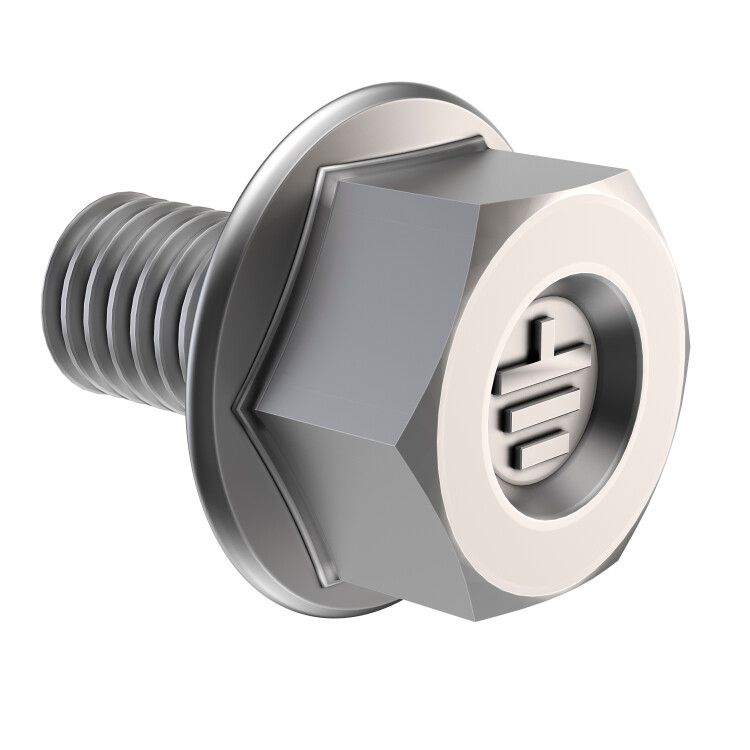

Винт для электрического соединения М5х8 | CMZ12-VT-05-008 IEK

Винт для электрического соединения М5х8 от IEK (артикул cmz12-vt-05-008) - это специализированный крепёж для создания надёжного электрического контакта между элементами кабельной системы, например, крышками лотков. Его гальваническое цинкование и точная резьба обеспечивают долговечность и устойчивость к коррозии даже в условиях повышенной влажности.

Назначение и область применения

Винт для электрического соединения М5х8 используется исключительно для создания непрерывного заземляющего контура в кабельных системах. Он применяется для соединения крышек кабельных лотков, корпусов распределительных устройств и других металлических элементов, где важно сохранить электрическую проводимость между деталями. Подходит для установки в помещениях с нормальной и повышенной влажностью - офисах, производственных цехах, на объектах ЖКХ и транспорта.

Технические характеристики

• Резьба: M5×8 - диаметр резьбы 5 мм, длина 8 мм;
• Материал: углеродистая сталь - обеспечивает прочность и жесткость;
• Покрытие: гальваническое цинкование - защищает от коррозии, повышает срок службы;
• Размер ключа: 8 мм - совместим с обычными рожковыми и торцевыми ключами;
• Проектный ассортимент: рекомендован для использования в стандартизированных решениях IEK.

Совместимость и монтаж

Винт для электрического соединения М5х8 совместим с отверстиями под резьбу M5, предусмотренными в крышках кабельных лотков и корпусах оборудования IEK. Для правильного монтажа необходимо:

• Закручивать винт до упора, чтобы обеспечить контакт между поверхностями;
• Не перетягивать - избыточный момент может повредить резьбу или деформировать тонкостенные детали;
• Убедиться, что поверхности контакта свободны от краски, оксидов или изоляционных материалов - они нарушают электрический контакт.

Безопасность и стандарты

Винт соответствует требованиям к заземляющим соединениям в соответствии с ГОСТ Р 50571 и ПУЭ. Гальваническое цинкование обеспечивает соответствие классу защиты от коррозии по ISO 9227. Применение этого крепежа способствует соблюдению требований безопасности при эксплуатации электроустановок.

Преимущества

• Обеспечивает постоянный электрический контакт без дополнительных перемычек;
• Цинковое покрытие предотвращает образование оксидов на поверхности резьбы - снижает риск увеличения переходного сопротивления;
• Стандартная длина и диаметр позволяют использовать его в большинстве типовых решений IEK;
• Высокая механическая прочность материала гарантирует надёжную фиксацию даже при вибрациях.

Ограничения применения

• Не предназначен для нагрузочных соединений - не рассчитан на передачу силового тока, только на заземление;
• Не следует применять в средах с высокой химической агрессивностью (например, в промышленных кислотных цехах) - цинковое покрытие может разрушаться быстрее;
• Не заменяет специальные болтовые группы для силовых шин - предназначён исключительно для слаботочных и заземляющих контуров.

Примеры использования

• Фиксация крышки кабельного лотка серии КЛ-IEK к основанию через заводские отверстия M5;
• Соединение секций металлических коробов в системах прокладки кабеля;
• Заземление дверец щитов управления при наличии резьбовых отверстий M5;
• Подключение экранов кабелей к металлическому корпусу оборудования.

Практические советы

• Перед установкой проверьте глубину резьбового отверстия - она должна быть не менее 8 мм, иначе винт не будет плотно сидеть;
• Если вы используете пластиковую прокладку или изоляцию под крышкой - удалите её в месте контакта винта, чтобы не нарушить электрическую связь;
• Для массовой сборки удобнее использовать автоматизированные отвертки с регулировкой момента - это исключит недотяг или перетяг;
• Артикул cmz12-vt-05-008 легко найти в каталогах IEK - он является частью стандартного комплекта для кабельных систем.
