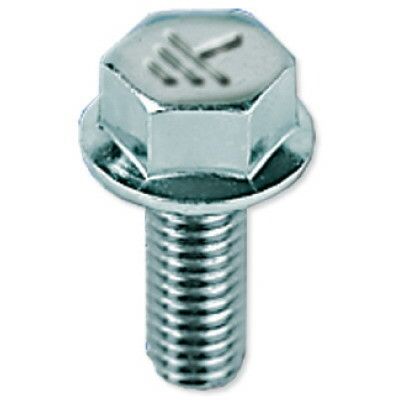

Винт М5х8 нержавеющая сталь от DKC (ДКС), артикул cm030508inox, является частью системы M5 Combitech и предназначен для надежного механического и электрического соединения крышек кабеленесущих систем. Его материал и конструкция обеспечивают долговечность даже в агрессивной среде.

Назначение и область применения

Винт М5х8 нержавеющая сталь используется исключительно для крепления крышек кабеленесущих систем ДКС. Он обеспечивает не только механическую фиксацию, но и непрерывность электрического контура между соседними крышками лотков - важно для заземления и защиты от помех. Применяется в электромонтажных работах на объектах с металлическими кабельными трассами: промышленных цехах, распределительных пунктах, серверных помещениях.

Технические характеристики

• Метрический размер резьбы: М5 - диаметр резьбы 5 мм, шаг стандартный (0,8 мм);
• Длина: 8 мм - оптимальна для тонких крышек лотков;
• Материал: нержавеющая сталь - устойчива к коррозии, влаге и большинству химических веществ;
• Размер ключа: 5 мм - совместим с шестигранником на 5 мм;
• Цвет: светло-серый - естественный цвет нержавеющей стали без покрытия;
• Климатическое исполнение: УХЛ(1,5) - допустимо использование в условиях повышенной влажности, температур до –45 C и в помещениях с контролируемым микроклиматом;
• Покрытие: необработанная поверхность - никаких антикоррозийных или декоративных слоев, сохранена натуральная структура материала.

Совместимость и монтаж

Винт М5х8 нержавеющая сталь совместим только с изделиями серии M5 Combitech от DKC. Подходит для крышек лотков с предварительно просверленными отверстиями под М5. Для установки требуется шестигранник на 5 мм. Глубина завинчивания - около 5–6 мм; избегайте перегрузки, чтобы не повредить резьбу в мягком металле крышки. Не используйте с пластиковыми или неметаллическими компонентами - электрическая проводимость будет нарушена.

Безопасность и стандарты

Изделие соответствует требованиям к крепежным элементам для электрических систем согласно ГОСТ Р 50571 и нормам безопасности для кабельных систем. Отсутствие покрытия снижает риск отслоений и попадания частиц внутрь оборудования. Соответствует классу защиты IP67 при условии правильной сборки всей системы ДКС.

Преимущества

• Высокая коррозионная стойкость благодаря материалу - не требует замены при работе во влажных или химически активных средах;
• Электропроводящая поверхность - обеспечивает целостность заземляющего контура без дополнительных перемычек;
• Стандартный размер - легко заменяемый и доступный в рамках единой системы M5 Combitech;
• Прочность - выдерживает многократные демонтажи без потери качества резьбы.

Ограничения применения

• Не предназначено для нагрузочных соединений - не применяйте как основной несущий крепеж;
• Не рекомендуется использовать вне системы M5 Combitech - другие лотки могут иметь другую толщину крышки или шаг резьбы;
• Не подходит для внешней установки без корпуса - хотя материал устойчив к коррозии, прямое воздействие осадков и солевых брызг может вызвать образование белых пятен (не влияет на функциональность, но эстетика ухудшается);
• Не следует затягивать с усилием выше 1,5 Нм - есть риск деформации крышки лотка.

Примеры использования

• Фиксация крышек на металлических кабельных лотках в цехах пищевой промышленности;
• Заземление секций кабельных каналов в серверных помещениях;
• Сборка распределительных щитов с открытой кабельной трассой;
• Подключение крышек кабельных решёток на производствах с частой мойкой оборудования.

Практические советы

• Перед установкой проверьте глубину отверстия в крышке - она должна позволять полностью войти резьбе без выпирания головки;
• Если крышка имеет оксидную плёнку, протрите её спиртом - это улучшит контакт и снизит переходное сопротивление;
• Для массового монтажа используйте шуруповёрт с регулировкой момента - установите ограничение на 1,2–1,5 Нм;
• Храните в сухом месте - хоть металл не ржавеет, грязь и пыль могут забивать резьбу перед использованием;
• Артикул cm030508inox всегда можно найти в каталоге DKC как часть серии M5 Combitech - он стандартизирован и гарантированно совместим с другими элементами этой системы.
