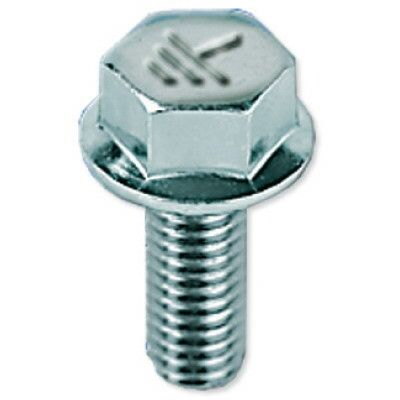

Винт для электрического соединения М5х8, нержавеющая сталь INOX 316L | CM030508INOX316L DKC ДКС

Винт для электрического соединения М5х8 из нержавеющей стали INOX 316L от DKC (ДКС), артикул cm030508inox316l, используется для создания надёжного электрического контакта между элементами металлических лотков и крышками, обеспечивая непрерывность заземления в агрессивных средах.

Назначение и область применения

Винт для электрического соединения М5х8 применяется исключительно для механического и электрического соединения металлических частей - в первую очередь, для фиксации крышек лотков внахлёст. Благодаря материалу и конструкции он создаёт низкоомный контакт, необходимый для работы системы заземления. Подходит для установки в системах, где важна долговечность и устойчивость к коррозии: промышленные лотки, кабельные каналы, шины, корпуса оборудования.

Технические характеристики

• Тип изделия: винт для электрического соединения
• Размер резьбы: M5 (метрическая, шаг 0,8 мм)
• Длина: 8 мм
• Материал: нержавеющая сталь AISI 316L (A4-70)
• Размер ключа: 5 мм (шестигранник)
• Покрытие: необработанная поверхность - без гальванического или другого антикоррозийного слоя
• Серия: M5 Combitech (DKC)

Совместимость и монтаж

Винт совместим с лотками и крышками, имеющими предварительно просверленные отверстия под M5. Для правильной сборки необходимо:

• Убедиться, что толщина соединяемых деталей не превышает 8 мм (длина винта) с учётом зазора под головку;
• Затягивать ключом на 5 мм до плотного контакта - перетягивание не требуется, так как цель - электрический контакт, а не механическая прочность;
• Избегать использования пластиковых или неметаллических прокладок между поверхностями - они нарушают электрическую проводимость.

Безопасность и стандарты

Материал соответствует стандарту DIN EN ISO 3506-1 (A4-70) для нержавеющих сталей. Применение винтов в системах заземления соответствует требованиям ГОСТ Р 50571.5.54 и IEC 60364-5-54 для защиты от поражения электрическим током. Отсутствие покрытия гарантирует отсутствие изоляционных слоёв, которые могли бы нарушить электроконтакт.

Преимущества

• Высокая коррозионная стойкость благодаря составу 316L - содержит молибден, повышающий устойчивость к хлоридам и кислотам;
• Подходит для постоянного контакта с морской водой, соляными туманами, щелочами и кислотами;
• Не требует специального обслуживания - не окисляется, не теряет проводимость со временем;
• Совместим с другими компонентами серии M5 Combitech от DKC - легко заменяется и дополняется.

Ограничения применения

• Не предназначены для нагрузок выше механического крепления - не используются как несущие элементы;
• Не подходят для соединений с неметаллическими поверхностями - не обеспечивают электрический контакт;
• Не рекомендуются для циклических вибраций без дополнительной фиксации (например, контргайки);
• Не следует использовать в средах с температурой выше +300 C - возможна потеря механической прочности материала.

Примеры использования

• Фиксация крышек металлических кабельных лотков на химических заводах;
• Создание заземляющего контура на морских нефтегазовых платформах;
• Электрическое соединение корпусов распределительных устройств в прибрежных зонах;
• Сборка кабельных трасс на судах и в верфях.

Практические советы

• Перед установкой зачистите поверхности контакта от краски, масла и оксидов - даже небольшая плёнка снижает проводимость;
• При использовании в агрессивной среде проверяйте состояние винтов каждые 6–12 месяцев - хотя 316L устойчив, механический износ всё же возможен;
• Для удобства монтажа используйте отвертки с насадкой на 5 мм - ручная затяжка ключом даёт лучший контроль момента;
• Артикул cm030508inox316l можно комбинировать с аналогичными винтами серии M5 Combitech - все элементы имеют одинаковые посадочные параметры.
