Шарнирный подвес для шпильки м10 (5 мм) HD | SHS10 КМ-профиль LO14762

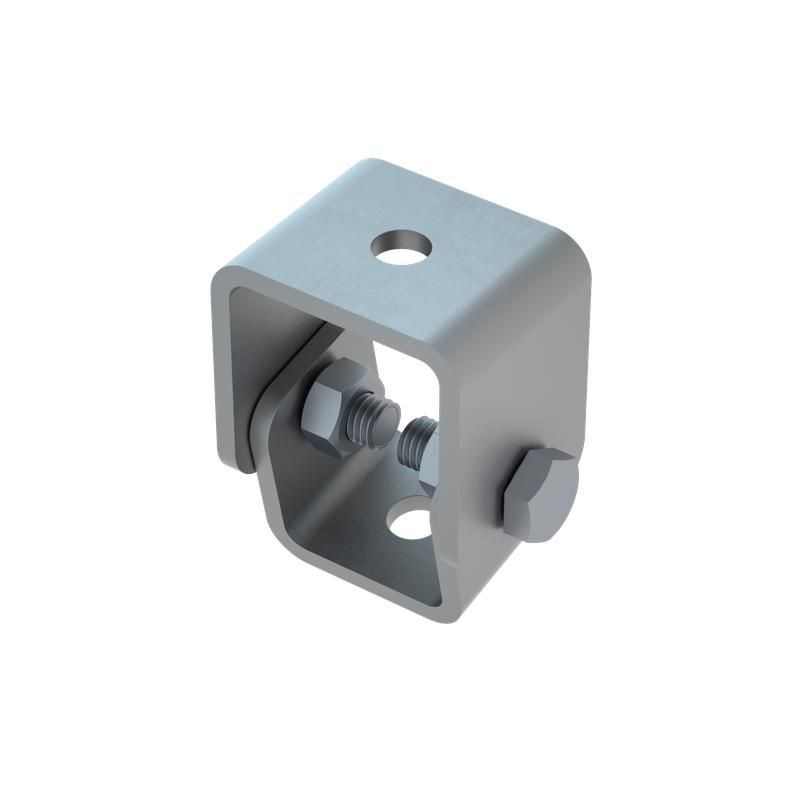

Шарнирный подвес для шпильки М10 (5 мм) HD SHS10 КМ-профиль - это надёжный потолочный кронштейн с регулируемым шарниром, предназначенный для фиксации шпилек при монтаже металлических лотков системы КМ®. Изделие выполнено из оцинкованной стали и подходит для установки в условиях повышенной влажности, на улице и в коррозийно активной среде.

Назначение и область применения

Шарнирный подвес для шпильки М10 (5 мм) HD SHS10 КМ-профиль используется для крепления шпилек к потолочным или наклонным поверхностям при сборке систем кабельных лотков. Подходит для монтажа в помещениях с высокой влажностью, на открытых площадках, в зонах с низкой загрязнённостью и слабой коррозионной активностью. Применяется совместно с металлическими лотками серии КМ®.

Технические характеристики

• Диаметр шарнирного элемента: 11 мм
• Резьба шпильки: M10
• Материал: сталь с горячим цинкованием
• Тип крепления: шарнирный, регулируемый
• Исполнение: потолочный кронштейн
• Цвет: серый
• Огнестойкость: да
• Стандарт покрытия: ГОСТ 9.307-89
• Условия эксплуатации: соответствует ГОСТ 15150-69 (класс умеренного климатического исполнения)

Совместимость и монтаж

Шарнирный подвес для шпильки М10 (5 мм) HD SHS10 КМ-профиль совместим со всеми типами металлических лотков серии КМ®. Для монтажа требуется предварительно установленная шпилька М10, которая проходит через центральное отверстие подвеса. Угол наклона можно регулировать после закрепления - это позволяет компенсировать перепады поверхности потолка или стен. Крепится к бетонному, кирпичному или металлическому основанию с помощью анкеров или химических дюбелей подходящей нагрузочной способности.

Безопасность и стандарты

Подвес изготовлен по требованиям ГОСТ 9.307-89 - горячее цинкование обеспечивает долговечную защиту от коррозии. Соответствует классу огнестойкости, допущен к использованию в зонах с повышенными требованиями к пожаробезопасности. Эксплуатация возможна в условиях, указанных в ГОСТ 15150-69: температурный диапазон от -40C до +40C, относительная влажность до 98% при +25C.

Преимущества

• Шарнирное соединение позволяет точно выставлять угол крепления без дополнительных подкладок
• Горячее цинкование защищает металл даже при повреждении покрытия во время монтажа
• Высокая механическая прочность материала - выдерживает значительные нагрузки
• Огнестойкость снижает риск распространения пламени в случае возгорания
• Серый цвет не требует окраски и хорошо сочетается с другими элементами системы КМ®

Ограничения применения

• Не рекомендован для постоянного контакта с агрессивными химическими веществами (кислоты, щелочи, растворители)
• Не предназначен для монтажа в местах с частыми механическими ударами или вибрациями выше нормированного уровня
• Запрещена эксплуатация при температурах ниже -40C и выше +40C
• Не следует использовать в качестве самостоятельного несущего элемента - только как крепёж для шпилек в составе системы КМ®

Примеры использования

• Крепление лотков в туннелях метро с высокой влажностью
• Монтаж кабельных трасс на крыше промышленного здания
• Фиксация проводки в холодильных камерах и пищевых цехах
• Установка в подвальных помещениях с конденсацией влаги
• Обустройство электрощитовых комнат с необходимостью точной регулировки положения лотков

Практические советы

• Перед монтажом проверьте соответствие диаметра шпильки - должна свободно входить в отверстие подвеса, но не иметь люфта более 0,5 мм
• При установке на наклонные поверхности используйте уровень для контроля угла наклона - шарнир позволяет корректировать положение, но не заменяет правильную начальную ориентацию
• Для длительной службы в условиях влажности не применяйте медные или алюминиевые детали рядом - исключите гальваническую пару с оцинкованной сталью
• При необходимости удлинения шпильки используйте только резьбовые муфты того же класса прочности - не сваривайте и не обрезайте шпильку
• Шарнирный подвес для шпильки М10 (5 мм) HD SHS10 КМ-профиль не требует смазки - цинковое покрытие само по себе снижает трение
