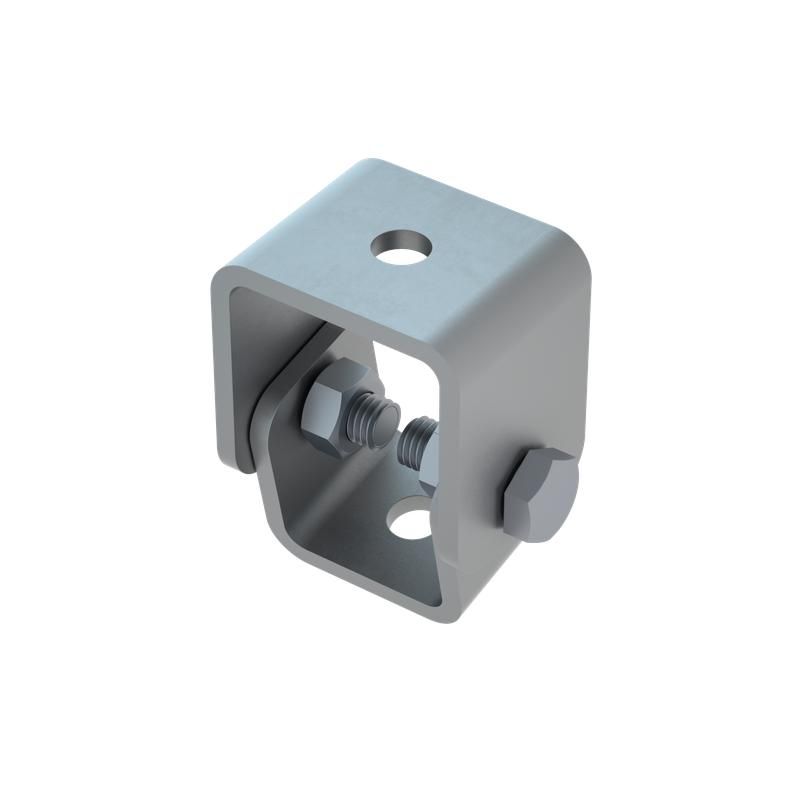

Шарнирный подвес для шпильки М12 сталь 5 мм КМ-профиль - это надёжный потолочный кронштейн с регулируемым шарниром, предназначенный для фиксации шпилек М12 при монтаже металлических лотков системы КМ-профиль. Подходит для внутренних установок в помещениях с умеренным климатом.

Назначение и область применения

Шарнирный подвес для шпильки М12 сталь 5 мм КМ-профиль используется для крепления шпилек к потолочным или наклонным поверхностям при сборке систем кабельных лотков. Особенно эффективен там, где требуется компенсация угловых отклонений - например, при монтаже на бетонных перекрытиях с небольшим уклоном или при необходимости точной выверки высоты крепления. Применяется исключительно внутри зданий, в условиях сухого или слабоагрессивного воздуха.

Технические характеристики

• Материал: оцинкованная сталь (электрохимическое покрытие)
• Толщина стенки: 5 мм
• Диаметр шпильки: 13 мм (соответствует резьбе М12)
• Тип крепления: шарнирный, с возможностью поворота
• Регулировка: да - угол установки можно изменить после монтажа
• Покрытие: цинк - защищает от коррозии в нормальных условиях
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допустимо использование в закрытых помещениях с контролируемой температурой и влажностью
• Цвет: серый
• Огнестойкость: есть - материал не поддерживает горение, соответствует требованиям пожарной безопасности для электротехнических систем

Совместимость и монтаж

Шарнирный подвес для шпильки М12 сталь 5 мм КМ-профиль совместим со всеми типами металлических лотков серии КМ-профиль. Для монтажа необходимо:

• Закрепить подвес к поверхности с помощью анкеров или химических дюбелей через отверстия в основании
• Вставить шпильку М12 в шарнирную часть до упора - она должна свободно проворачиваться, но не выпадать
• Зафиксировать шпильку гайкой с шайбой - момент затяжки не более 8–10 Нм
• Не использовать с шпильками другого диаметра - посадочное отверстие рассчитано строго на 13 мм

Шарнир обеспечивает +-15° отклонения от вертикали - этого достаточно для компенсации неровностей базовой поверхности.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 15150-69 по климатическому исполнению и имеет огнестойкую конструкцию. Цинковое покрытие соответствует DIN EN ISO 1461 для защиты от коррозии. Не содержит токсичных веществ, безопасно для использования в жилых и офисных зонах.

Преимущества

• Шарнир позволяет точно выставлять положение шпильки без дополнительных подкладок
• Электрохимический цинк обеспечивает долгий срок службы даже при периодической влажности
• Высокая прочность стали 5 мм гарантирует устойчивость к механическим нагрузкам
• Совместимость с лотками КМ-профиль снижает время монтажа и количество типов крепёжа
• Готовое решение - не требует сварки или доработки на объекте

Ограничения применения

• Не применяется на открытом воздухе - цинковое покрытие недостаточно для агрессивной среды
• Не рекомендовано для помещений с постоянной повышенной влажностью (>80%) или наличием кислотных паров
• Не подходит для крепления шпилек диаметром менее 12 мм или более 14 мм - риск проскальзывания или деформации
• Не является несущим элементом для тяжёлых конструкций - расчётная нагрузка ограничена весом лотка и кабелей

Примеры использования

• Крепление лотков в серверных помещениях с бетонными плитами перекрытия
• Монтаж кабельных трасс в административных зданиях с неровными потолками
• Фиксация шпилек в промышленных цехах с технологическими нишами
• Обустройство электрощитовых комнат с необходимостью точной регулировки уровня лотков

Практические советы

• Перед монтажом проверьте соответствие диаметра шпильки - 13 мм - и наличие резьбы М12
• При использовании в длинных трассах используйте шарнирные подвесы каждые 1,5–2 метра - так сохранится плоскость лотка
• Не затягивайте гайки слишком сильно - это может деформировать шарнир и лишить его функции регулировки
• Для удобства сборки используйте шарнирный подвес для шпильки М12 сталь 5 мм КМ-профиль вместе с другими элементами серии КМ-профиль - они проектировались как единая система
• Храните изделие в сухом месте - даже оцинкованная сталь может начать корродировать при длительном контакте с влагой
