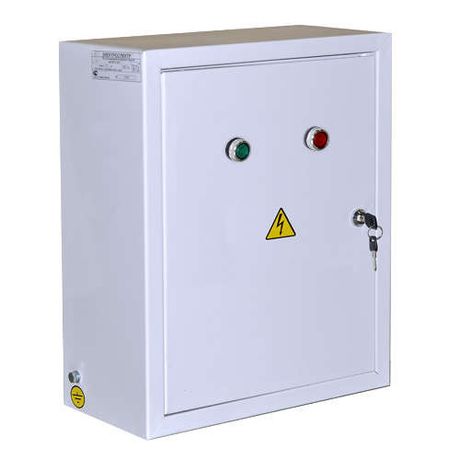

Щит автоматического переключения ЩАП-63 160А IP31 31УХЛ4 Электроспектр _VG212091

Щит автоматического переключения ЩАП-63 160А (АВР) от бренда Электроспектр предназначен для автоматического перехода на резервный источник питания при отключении основного. Артикул _vg212091 обеспечивает надёжную работу в системах, где критично сохранение электроснабжения - например, в лифтах, пожарной сигнализации или на промышленных объектах.

Назначение и область применения

ЩАП-63 160А (АВР) используется для бесперебойного электроснабжения важных нагрузок при аварийном отключении основного источника. Устройство автоматически переключает питание с основной линии на резервную - например, с городской сети на дизель-генератор или другой резервный источник. Применяется там, где даже кратковременная потеря энергии недопустима: системы пожарной безопасности, лифты, насосные станции, освещение эвакуационных путей, оборудование медицинских учреждений и промышленные конвейеры.

Технические характеристики

• Номинальный ток: 160 А - позволяет подключать мощные нагрузки до этого значения без перегрузки.
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть переменного тока 380–400 В.
• Кратковременно выдерживаемый ток: 10 кА - устойчив к токам короткого замыкания до 10 тысяч ампер, что соответствует требованиям для распределительных устройств средней мощности.
• Частота сети: 50 Гц - совместим с сетями России и стран СНГ.
• Материал корпуса: сталь с порошковой покраской - прочная, устойчивая к механическим повреждениям и коррозии.
• Степень защиты IP31 - защищён от твёрдых предметов больше 2,5 мм и вертикально падающих капель воды; подходит для установки внутри помещений.
• Климатическое исполнение УХЛ3 - работает при температуре от −25C до +40C и в условиях повышенной влажности, типичных для неотапливаемых производственных зон.
• Цвет корпуса: RAL 7035 (серый металлик) - стандартизированный цвет для промышленного оборудования.

Совместимость и монтаж

ЩАП-63 160А (АВР) имеет навесной способ монтажа - крепится на стену с помощью кронштейнов или болтов. Ввод кабеля осуществляется через входные отверстия в нижней или боковой части шкафа - необходимо предусмотреть место для прокладки кабелей основного и резервного питания. Корпус оснащён замком - доступ внутрь возможен только с ключом, что исключает случайное вмешательство. Для монтажа требуется минимум два человека: один фиксирует шкаф, второй подключает кабели. Подключение выполняют после полного отключения питания. Кабели должны иметь достаточное сечение для тока 160 А - рекомендуется использовать медные жилы сечением не менее 50 мм2.

Безопасность и стандарты

Изделие соответствует требованиям к распределительным устройствам низкого напряжения. Степень защиты IP31 и материал корпуса обеспечивают безопасность при работе в помещениях с ограниченной влажностью. Наличие замка предотвращает неквалифицированный доступ. Автоматическое переключение реализовано без ручного вмешательства - снижается риск человеческой ошибки. Однако устройство не предназначено для работы во взрывоопасных зонах или на открытых площадках без дополнительной защиты.

Преимущества

• Автоматический режим - не требует участия оператора при сбоях.
• Высокая устойчивость к КЗ - 10 кА позволяют работать в сетях с высокими токами короткого замыкания.
• Прочная стальная конструкция - долговечна при эксплуатации в промышленной среде.
• Замок на дверце - повышает уровень контроля и безопасности.
• Совместимость с большинством резервных генераторов и ИБП - легко интегрируется в существующие системы.

Ограничения применения

• Не предназначен для установки на улице - степень защиты IP31 не защищает от дождя и прямого попадания влаги.
• Не подходит для постоянной работы при температурах ниже −25C - требует обогрева или установки в закрытом помещении.
• Не содержит встроенной автоматики управления генератором - внешние устройства (например, контроллеры генератора) должны быть подключены отдельно.
• Не рассчитан на частые циклы переключения - длительная работа в режиме “переключение-переключение” может снизить срок службы контакторов.

Примеры использования

• Жилой дом с лифтом - при отключении света ЩАП-63 160А (АВР) запускает резервный генератор, чтобы лифт продолжил движение до ближайшей остановки.
• Производственный цех - поддержание работы конвейеров и ЧПУ-станков при сбоях в основном питании.
• Пожарная сигнализация - гарантированное питание датчиков и оповещателей даже при отключении электричества.
• Аптека или больница - обеспечение работы холодильников для хранения лекарств и жизненно важного оборудования.

Практические советы

• При проектировании системы убедитесь, что резервный источник (генератор/ИБП) способен выдать ток не менее 160 А и соответствует напряжению 400 В.
• Проверьте посадочные размеры перед монтажом - шкаф требует свободного пространства вокруг для провода и обслуживания.
• Подключайте кабели строго по схеме, указанной в паспорте - неверное соединение фаз может вызвать выход из строя контакторов.
• Регулярно проверяйте состояние контактов и механизмов переключения - особенно если устройство часто переходит на резерв.
• Не открывайте корпус при включенном питании - даже при отключении основной линии резервный источник может находиться под напряжением.
