Щит автоматического переключения ЩАП-43 63А АВР - _VG212087 Электроспектр

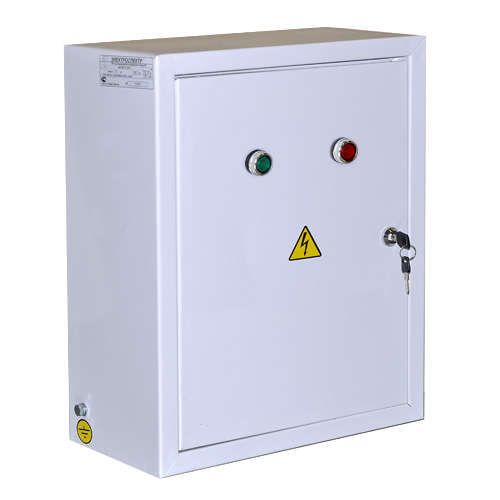

Щит автоматического переключения ЩАП-43 63А 31УХЛ4 от бренда Электроспектр предназначен для автоматического перехода на резервный источник питания при отключении основного. Этот щит обеспечивает бесперебойную работу оборудования в условиях нестабильного электроснабжения, особенно там, где перебои недопустимы.

Назначение и область применения

Щит автоматического переключения ЩАП-43 63А 31УХЛ4 используется для переключения нагрузки между двумя источниками переменного тока - основным и резервным - без участия человека. Он применяется там, где важно сохранить питание даже при аварийном отключении сети.

• Освещение эвакуационных путей и аварийное освещение
• Системы пожарной сигнализации и оповещения
• Лифты и эскалаторы
• Промышленное оборудование: насосы, вентиляторы, компрессоры
• Информационные центры, медицинские учреждения, объекты ЖКХ

Технические характеристики

• Тип изделия: Щит автоматического переключения (ЩАП)
• Род тока: Переменный (AC)
• Номинальное напряжение: 380 В (между фазами) / 220 В (между фазой и нулём)
• Номинальный ток: 63 А - максимальный постоянный ток, который щит может коммутировать и длительно проводить
• Кратковременный выдерживаемый ток: 10 кА - способность выдерживать ток короткого замыкания в течение нескольких миллисекунд без повреждений
• Частота сети: 50 Гц - соответствует стандартам сетей России и стран СНГ
• Степень защиты: IP31 - защищён от попадания твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат, работает при температуре от −40 C до +40 C
• Материал корпуса: Сталь с порошковым покрытием - прочная, устойчивая к механическим воздействиям и коррозии
• Цвет корпуса: RAL 7035 (серо-зелёный)
• Способ монтажа: Навесной - крепится на стену с помощью кронштейнов
• Замок: Есть - позволяет запирать доступ к внутренним элементам для предотвращения несанкционированного вмешательства

Совместимость и монтаж

Щит автоматического переключения ЩАП-43 63А 31УХЛ4 совместим с любыми двухканальными системами резервирования, где есть два независимых источника переменного тока 380/220 В, 50 Гц. Для работы требуется наличие контакторов и реле контроля напряжения внутри щита - они уже установлены производителем.

Монтаж выполняется на вертикальной поверхности из негорючего материала. Кабели подводятся снизу или сверху через кабельные вводы. Обязательно соблюдать требования по заземлению: клемма PE должна быть надёжно соединена с контуром заземления объекта. Масса устройства и габариты позволяют установить его в типовой распределительной камере или шкафу.

Безопасность и стандарты

Щит автоматического переключения ЩАП-43 63А 31УХЛ4 соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 15150 по классификации климатических условий. Конструкция исключает случайное прикосновение к токоведущим частям благодаря защищённому корпусу IP31 и наличию замка. Автоматика щита имеет функцию блокировки одновременного включения обоих входов - предотвращает параллельное питание и возможные аварии.

Преимущества

• Автоматический режим работы - не требует вмешательства оператора
• Высокая стойкость к импульсным перегрузкам (до 10 кА)
• Защита от внешних факторов: пыль, капли воды, механические удары
• Устойчивость к широкому диапазону температур - подходит для неотапливаемых помещений
• Надёжная стальная конструкция с антикоррозийным покрытием
• Запираемый корпус - безопасность и соответствие нормам эксплуатации

Ограничения применения

• Не предназначен для работы в помещениях с высокой влажностью, агрессивной средой или постоянным воздействием струй воды - степень защиты IP31 не обеспечивает герметичность
• Не рекомендуется использовать в местах с частыми перепадами напряжения ниже 198 В или выше 418 В - может вызвать ложные срабатывания
• Не подходит для постоянного подключения мощных двигателей с высокими пусковыми токами без согласования с проектом
• Не является источником резервного питания - требует наличия второго источника (генератор, АКБ+ИНВЕРТОР, другая ЛЭП)

Примеры использования

• На складском комплексе: при отключении основного питания ЩАП-43 63А 31УХЛ4 автоматически переводит питание освещения и вентиляции на дизель-генератор
• В жилом доме: обеспечивает работу лифта и системы пожарной сигнализации от резервного кабеля, подведённого от соседнего этажа
• На производстве: переключает питание насосной станции с городской сети на автономный генератор при отключении света

Практические советы

• При проектировании системы резервирования проверьте, что резервный источник способен выдавать не менее 63 А при рабочем напряжении 380/220 В
• Обеспечьте свободный доступ к щиту для обслуживания - не закрывайте его плотными конструкциями
• Проверяйте состояние контактов и клемм каждые 6–12 месяцев, особенно в пыльных или влажных помещениях
• Убедитесь, что заземление выполнено по всем правилам - отсутствие заземления делает устройство опасным
• При использовании в холодных регионах учитывайте, что при температуре ниже −40 C возможно снижение чувствительности реле - выбирайте места с минимальным перепадом температур
