Щит автоматического переключения ЩАП-23 25А АВР - _VG212079 Электроспектр

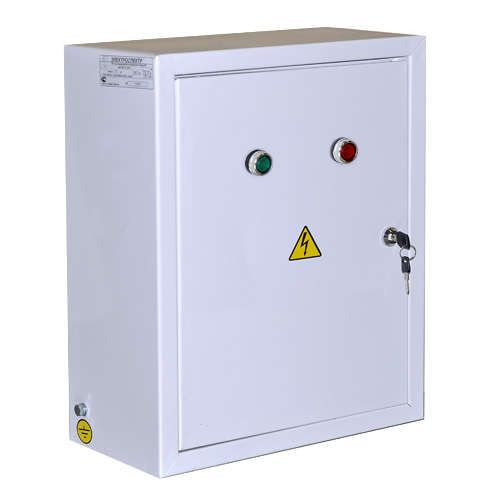

Щит автоматического переключения ЩАП-23 25А 31УХЛ4 от бренда Электроспектр предназначен для автоматического перехода на резервный источник питания при отключении основного. Этот щит обеспечивает бесперебойную работу оборудования в условиях перебоев с электроснабжением, особенно важен для объектов, где недопустимы простои.

Назначение и область применения

ЩАП-23 25А 31УХЛ4 используется для автоматического переключения нагрузки между двумя источниками переменного тока - основным и резервным. Он применяется там, где важно сохранить питание даже при аварийном отключении сети.

• Освещение эвакуационных путей и аварийное освещение
• Системы пожарной сигнализации и оповещения
• Лифты и эскалаторы
• Промышленное оборудование с высокими требованиями к надёжности
• Объекты ЖКХ, медицинские учреждения, складские комплексы

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Номинальное напряжение: 400 В
• Номинальный ток: 25 А - максимальная постоянная нагрузка, которую может выдерживать щит
• Кратковременно выдерживаемый ток: 10 кА - способность выдерживать токи короткого замыкания без повреждений
• Климатическое исполнение: УХЛ3 - рассчитан на умеренный и холодный климат, работает при температуре от −40 C до +40 C
• Степень защиты: IP31 - защищён от попадания твердых предметов больше 2,5 мм и вертикально падающих капель воды
• Материал корпуса: сталь с порошковым покрытием - прочный, устойчивый к механическим воздействиям и коррозии
• Цвет корпуса: RAL 7035 (серый каменный)
• Наличие замка: да - возможность запирания для предотвращения несанкционированного доступа
• Способ монтажа: навесной - крепится на стену с помощью кронштейнов

Совместимость и монтаж

ЩАП-23 25А 31УХЛ4 совместим с любыми двухканальными системами резервирования, где используются два источника переменного тока 400 В/50 Гц. Подключение выполняется через входные и выходные клеммы, расположенные внутри корпуса. Для монтажа требуется свободное пространство перед щитом не менее 80 см для удобного обслуживания. Крепление осуществляется на вертикальную поверхность из негорючего материала. Убедитесь, что посадочные отверстия соответствуют габаритам щита - внешние размеры указаны в техпаспорте производителя.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р МЭК 60439-1 для распределительных устройств низкого напряжения. Защита IP31 и наличие замка обеспечивают безопасность при эксплуатации в помещениях с ограниченным доступом. Автоматическое переключение происходит без ручного вмешательства, исключая человеческий фактор. Номинальный ток 25 А и кратковременная устойчивость к 10 кА позволяют использовать щит в сетях с возможностью значительных скачков тока.

Преимущества

• Автоматический режим работы - не требует участия оператора при переключении
• Высокая механическая прочность благодаря стальному корпусу с порошковой окраской
• Запираемый корпус - снижает риск несанкционированных вмешательств
• Устойчивость к колебаниям температуры - подходит для установки в неотапливаемых помещениях
• Готов к быстрой интеграции в существующие системы резервного питания

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, прямого контакта с водой или на открытом воздухе - степень защиты IP31 не обеспечивает герметичность
• Не рекомендуется для установки в местах с частыми химическими выбросами, агрессивными парями или пылевыми средами выше класса IP31
• Не подходит для цепей постоянного тока - работает только с переменным током 50 Гц
• Максимальный ток 25 А - нельзя подключать нагрузки свыше этого значения без риска перегрева и отказа

Примеры использования

• На складском комплексе: ЩАП-23 25А 31УХЛ4 переключает питание насосов и светильников с основной сети на дизель-генератор при отключении электричества
• В жилом доме: обеспечивает бесперебойную работу лифта и аварийного освещения при сбоях в энергоснабжении
• В больнице: подключается к резервному источнику для питания систем жизнеобеспечения и пожарной сигнализации
• На производстве: гарантирует продолжение работы контроллеров и датчиков при временных отключениях

Практические советы

• Перед установкой проверьте соответствие номинала вашего резервного источника (например, генератора) - он должен выдавать не более 25 А при 400 В
• Учитывайте посадочное место: щит имеет навесной тип крепления, поэтому стена должна быть ровной и не иметь трещин
• При использовании в холодных помещениях (УХЛ3) следите, чтобы внутренняя температура не опускалась ниже −40 C - это может повлиять на работу контактных групп
• Регулярно проводите визуальный осмотр: проверяйте целостность замка, отсутствие конденсата и нагара на клеммах
• Для сервисного обслуживания используйте только инструменты с изолированными ручками - работа с токоведущими частями опасна!
