Щит ВРУ ЩАП 33 54УХЛ4 Электроспектр _VGR212080

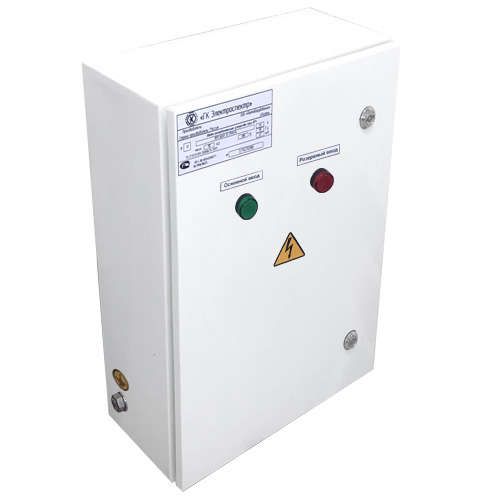

Щит ввода распределительного устройства ЩАП 33 54УХЛ4 от бренда Электроспектр предназначен для автоматического переключения между основным и резервным источниками электропитания. Этот аппарат обеспечивает бесперебойную работу оборудования в условиях сбоев сети, особенно важен для объектов, где недопустимы простои.

Назначение и область применения

ЩАП 33 54УХЛ4 используется для автоматического ввода резерва (АВР) - когда основная сеть отключается, устройство самостоятельно переключает нагрузку на резервный источник, например, дизель-генератор или UPS. Применяется там, где важно сохранить питание даже на короткий срок: в системах пожарной сигнализации, лифтах, освещении эвакуационных путей, насосных станциях, медицинском оборудовании и других критически важных сетях.

Технические характеристики

• Обозначение модели: ЩАП 33 54УХЛ4
• Исполнение: УХЛ4 - рассчитан на умеренный и холодный климат, работает при температуре от −40 C до +40 C
• Защита корпуса: соответствует требованиям IP54 - защищён от пыли и брызг воды из любого направления
• Монтаж: настенный, внутренняя установка в помещении или шкафу
• Напряжение: 380/220 В, частота 50 Гц
• Количество входов: два - основной и резервный
• Автоматическое переключение: без участия оператора, с задержкой для исключения кратковременных скачков

Совместимость и монтаж

ЩАП 33 54УХЛ4 совместим с любыми двухканальными системами резервирования, где есть два независимых источника питания. Для монтажа требуется свободное место на стене с доступом к кабелям. Подключение выполняется через верхние или нижние вводы - клеммы расположены внутри корпуса. Перед установкой проверьте соответствие сечений кабелей и номиналов автоматических выключателей в комплекте. Корпус выполнен из стали с порошковым покрытием - не требует специальных условий защиты от коррозии при соблюдении класса исполнения УХЛ4.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 15150, что гарантирует надёжность работы в условиях колебаний напряжения и температуры. Все коммутирующие элементы имеют сертификаты соответствия ЕАС. Автоматика имеет механическую блокировку, предотвращающую одновременное замыкание обоих входов - исключает риск параллельного подключения источников.

Преимущества

• Высокая надёжность переключения благодаря механической схеме управления - минимум точек отказа
• Стандартное исполнение УХЛ4 позволяет использовать в неотапливаемых помещениях, на производстве, в подземных сооружениях
• Закрытый корпус IP54 снижает необходимость в обслуживании и продлевает срок службы
• Не требует внешнего источника питания для управления - работает от самих входных цепей

Ограничения применения

• Не предназначен для работы в условиях постоянного воздействия прямого потока воды, сильной запылённости или химической агрессии
• Не поддерживает управление по протоколам (Modbus, CAN и др.) - полностью автономное устройство без интерфейса связи
• Не рассчитан на частые переключения более 10–15 раз в день - длительная эксплуатация при высокой частоте срабатываний может снизить ресурс контакторов
• Не применяется в системах с трёхфазным резервом без дополнительной модификации - модель предназначена только для одно- и трёхфазных сетей с одним резервным входом

Примеры использования

• Жилой дом с генератором - при отключении света ЩАП 33 54УХЛ4 включает резерв, чтобы работали лифт, система оповещения и освещение лестниц
• Производственный цех - поддержание работы станков и системы вентиляции во время плановых отключений
• Аптека или лаборатория - обеспечение непрерывной работы холодильных установок и приборов контроля
• Подстанция или насосная станция - защита от сбоев в энергосистеме при работе в удалённых районах

Практические советы

• Перед первым включением проверьте фазировку входов - неверное подключение может вызвать сбой переключения
• Убедитесь, что резервный источник готов к моменту включения - напряжение и частота должны быть в допустимых пределах
• При использовании в сыром помещении регулярно проверяйте герметичность вводов и состояние клемм
• Не открывайте корпус при включенном питании - даже при отключении одного входа второй может находиться под напряжением
• Для долгой службы рекомендуется проводить профилактическое обслуживание один раз в год: очистка от пыли, проверка затяжки клемм, тестирование переключения вручную
