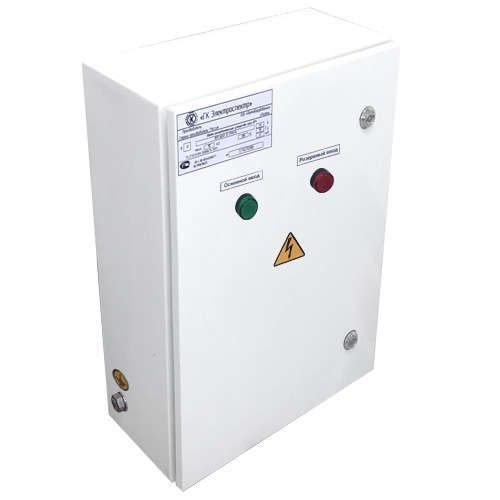

Щит ВРУ ЩАП 63 54УХЛ4 Электроспектр _VGR212091

Щит ввода распределительного устройства ЩАП 63 54УХЛ4 от бренда Электроспектр предназначен для автоматического переключения между основным и резервным источниками электропитания. Этот аппарат обеспечивает бесперебойную работу оборудования в условиях отключений сети, особенно важен для объектов, где недопустимы простои.

Назначение и область применения

ЩАП 63 54УХЛ4 - это устройство автоматического ввода резерва (АВР), которое переключает нагрузку с основного источника на резервный при пропадании напряжения и обратно при восстановлении. Устройство работает без участия человека, что делает его надёжным решением для критически важных систем.

• Поддержание работы систем освещения в зданиях
• Обеспечение питания силового оборудования на производствах
• Резервирование электроснабжения пожарной сигнализации и систем безопасности
• Стабильная работа лифтовых установок при аварийных отключениях
• Использование в медицинских учреждениях, серверных, ЖКХ и других объектах с высокими требованиями к надёжности энергоснабжения

Технические характеристики

Модель ЩАП 63 54УХЛ4 имеет следующие параметры:

• Номинальный ток: 63 А - позволяет коммутировать нагрузки до этой величины, соответствует типовым групповым цепям в жилых и промышленных сетях
• Климатическое исполнение: 54УХЛ4 - устойчив к температурным колебаниям, повышенной влажности и другим условиям средней полосы России; рассчитан на эксплуатацию в закрытых помещениях с контролируемым микроклиматом
• Защита корпуса: IP54 - защищён от попадания пыли и брызг воды, что повышает долговечность в условиях производственных помещений
• Конструкция: сборный металлический шкаф с возможностью установки автоматических выключателей и контакторов

Совместимость и монтаж

ЩАП 63 54УХЛ4 совместим с любыми модульными автоматическими выключателями и контакторами, соответствующими DIN-рейке 35 мм. Для правильной работы требуется подключение двух источников питания: основного и резервного (например, от генератора или другой линии).

• На входе должны быть установлены автоматы с номиналом не выше 63 А
• Необходимо соблюдать полярность фаз при подключении
• Заземление корпуса обязательно - клемма заземления расположена внутри шкафа
• Монтаж выполняется на стену с помощью кронштейнов, предусмотренных конструкцией
• Рекомендуется оставлять свободное пространство вокруг шкафа для теплоотвода и обслуживания

Безопасность и стандарты

ЩАП 63 54УХЛ4 соответствует требованиям ГОСТ Р 50030.2 и ГОСТ 15150, регламентирующим безопасность и климатические условия эксплуатации электротехнических изделий. Конструкция исключает случайное одновременное замыкание обоих источников питания благодаря механической блокировке контакторов.

Преимущества

• Автоматическая работа - не требует постоянного контроля оператора
• Высокая надёжность переключения - проверенная схема с механической блокировкой
• Устойчивость к внешним воздействиям - класс защиты IP54 и исполнение 54УХЛ4 позволяют использовать в сложных условиях
• Готовый к монтажу шкаф - не нуждается в изготовлении корпуса, экономит время на установке

Ограничения применения

• Не предназначен для работы на открытом воздухе - несмотря на IP54, не защищён от прямого дождя и снега
• Не используется в взрывоопасных зонах - отсутствует взрывозащита
• Номинальный ток 63 А ограничивает максимальную мощность подключаемой нагрузки - не подходит для крупных промышленных установок свыше 14 кВт
• Требует наличия второго источника питания - без резервного генератора или второй линии не функционирует

Примеры использования

• Жилой дом с резервным дизель-генератором - ЩАП 63 54УХЛ4 переключает питание на свет, холодильники и насосы при отключении центральной сети
• Производственный цех - обеспечивает непрерывную работу станков через резервную линию от соседнего трансформатора
• Аптека или лаборатория - сохраняет работоспособность холодильных установок и систем хранения препаратов
• Частный дом с автономным электрогенератором - автоматический запуск системы при длительном отключении света

Практические советы

• Перед первым включением проверьте целостность проводов и правильность подключения фаз - неверное соединение может вызвать отказ переключения
• Регулярно тестируйте работу ЩАП 63 54УХЛ4 - отключите основной источник и убедитесь, что резервный включается без задержек
• Не допускайте перегрузки - суммарная мощность всех подключённых устройств должна быть ниже 14 кВт
• При использовании в сыром помещении дополнительно проверяйте состояние изоляции и наличие конденсата
• При замене автоматов используйте те же модели и номиналы - изменение может нарушить координацию защиты
