Щит автоматического переключения ЩАП-33 40А АВР - _VG212080 Электроспектр

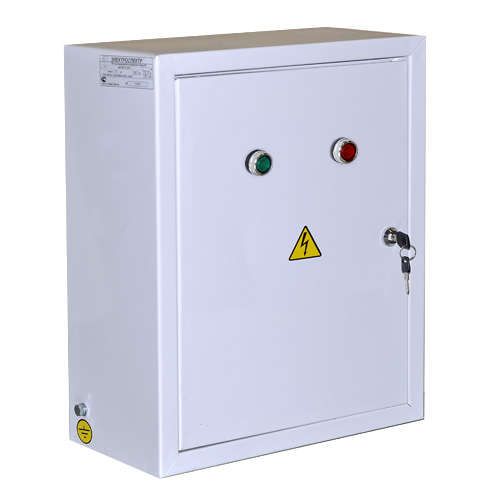

Щит автоматического переключения ЩАП-33 40А 31УХЛ4 от бренда ОЩ Электроспектр предназначен для автоматического перехода на резервный источник питания при отключении основного. Устройство обеспечивает бесперебойную работу критичных нагрузок в условиях нестабильного электроснабжения.

Назначение и область применения

ЩАП-33 40А 31УХЛ4 используется для автоматического переключения между двумя источниками переменного тока — основным и резервным. Когда основная сеть отключается, устройство за доли секунды переводит питание на резервный генератор или другую линию, не требуя участия человека.

• Подключение систем освещения, особенно аварийного и эвакуационного
• Обеспечение работы пожарной сигнализации и систем безопасности
• Резервирование питания лифтов, насосов, вентиляции
• Использование на объектах с высокими требованиями к надёжности энергоснабжения — больницы, склады, производственные цеха

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Номинальное напряжение: 380/220 В — работает в трёхфазной сети с нулём
• Номинальный ток: 40 А — максимальный постоянный ток, который может безопасно проводить через свои контакты
• Кратковременный выдерживаемый ток: 10 кА — способен выдерживать токи короткого замыкания до 10 тысяч ампер без повреждений
• Степень защиты: IP31 — защищён от твёрдых предметов больше 2,5 мм и капель воды, падающих вертикально
• Климатическое исполнение: УХЛ3 — рассчитан на умеренный и холодный климат, допускает температуру от -40°C до +40°C
• Материал корпуса: сталь с порошковой покраской — прочный, устойчивый к механическим воздействиям и коррозии
• Цвет корпуса: RAL 7035 (серый металлик)
• Наличие замка: да — позволяет запирать доступ к внутренним компонентам для предотвращения несанкционированного вмешательства
• Способ монтажа: навесной — крепится на стену с помощью кронштейнов

Совместимость и монтаж

ЩАП-33 40А 31УХЛ4 совместим с любыми двухканальными системами резервирования: генераторы, АВР, вторые линии от ТП. Для установки требуется свободное место на стене с возможностью подвода кабелей сверху и снизу. Кабели подключаются к клеммникам внутри щита — входы от основной и резервной сети, выход к потребителю.

Необходимо соблюдать посадочные размеры: щит имеет фиксированные точки крепления, соответствующие стандарту для навесных шкафов. Подключение выполняют после отключения всех цепей. Монтаж рекомендуется выполнять квалифицированным электромонтёром с использованием изолирующего инструмента.

Безопасность и стандарты

ЩАП-33 40А 31УХЛ4 соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2, регламентирующим безопасность распределительных устройств низкого напряжения. Защита IP31 исключает попадание крупной пыли и случайное прикосновение к токоведущим частям. Наличие замка снижает риск неквалифицированного вмешательства. Автоматика устройства не содержит открытых элементов — все механизмы закрыты внутри корпуса.

Преимущества

• Высокая надёжность переключения благодаря проверенной контактной группе
• Устойчивость к перегрузкам и токам короткого замыкания (до 10 кА)
• Защита от внешних факторов: пыль, влага, механические удары
• Простота обслуживания — доступ к клеммам через дверцу с замком
• Долговечность корпуса: стальная конструкция с порошковым покрытием не ржавеет и не выгорает

Ограничения применения

• Не предназначен для работы в условиях повышенной влажности, где возможны потоки воды — IP31 не защищает от брызг сбоку
• Не подходит для установки вне помещений без дополнительной защиты от осадков
• Не применяется в сетях постоянного тока — только для AC 50 Гц
• Максимальный ток 40 А — нельзя использовать для мощных нагрузок выше 9–10 кВт (при 220 В) или 26 кВт (при 380 В)
• Не имеет функций управления, контроля или дистанционной сигнализации — только базовое переключение

Примеры использования

• На складском комплексе: ЩАП-33 40А 31УХЛ4 переключает питание с городской сети на дизель-генератор при отключении света, сохраняя работоспособность системы видеонаблюдения и вентиляции
• В жилом доме с лифтом: обеспечивает бесперебойное питание лифта при аварии в ЛЭП, используя резервный кабель от соседнего этажа
• В медицинском пункте: подключён к резервному источнику, чтобы не прекращалась работа аппарата ЭКГ и освещения в процедурном кабинете

Практические советы

• При проектировании учтите, что ЩАП-33 40А 31УХЛ4 требует наличия двух независимых источников питания — один из них обязательно должен быть готов к работе в режиме “резерв”
• Выбирайте кабели с сечением не менее 10 мм² для фаз и 6 мм² для нуля, чтобы не нагревались соединения
• Проверьте соответствие номинала автомата на входе резервной линии — он не должен превышать 40 А
• Регулярно проверяйте состояние контактов и зажимов — хотя устройство автоматическое, периодическая диагностика продлевает срок службы
• Запираемая дверца должна быть всегда закрыта — даже при отключенном питании внутри остаются опасные потенциалы
