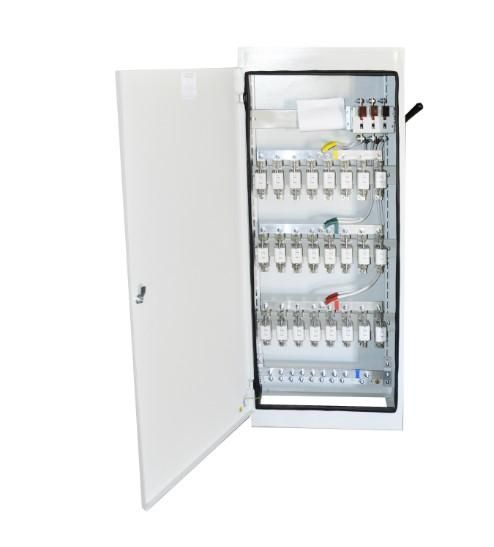

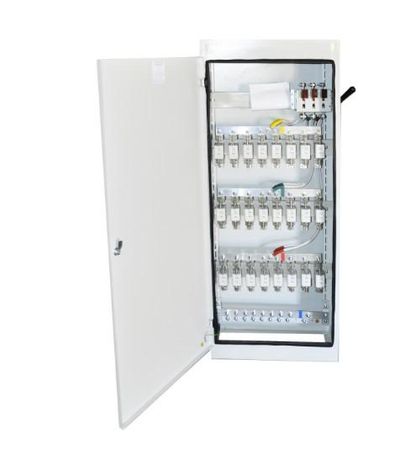

Щит ШР 11-73515-54 У3 Электроспектр _VSHR515

Щит ШР 11-73515-54 У3 от бренда Электроспектр - это распределительный шкаф для приёма и распределения трёхфазной электроэнергии с номинальным напряжением до 380 В и током до 400 А. Он предназначен для установки в помещениях с умеренным климатом (климатическое исполнение У3) и используется там, где требуется надёжная защита отходящих линий предохранителями. Артикул _vshr515 соответствует модели с одним вводом и пятью отходящими линиями.

Назначение и область применения

Щит ШР 11-73515-54 У3 применяется для приёма электрической энергии от основного ввода и её дальнейшего распределения по пяти отходящим линиям. Каждая линия защищена предохранителем типа ПН2-400, рассчитанным на максимальный ток 400 А. Подходит для использования в промышленных объектах, цехах, насосных станциях, на участках с мощными потребителями - например, на конвейерах, компрессорах, крупных станках. Монтируется внутри помещений, где температура не выходит за пределы допустимых значений для исполнения У3.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока
• Частота: 50 Гц
• Номинальный ток ввода: до 400 А
• Количество отходящих линий: 5
• Защита отходящих линий: предохранители ПН2-400 (до 400 А)
• Габаритная ширина: 500 мм (по описанию производителя для моделей с 5 линиями)
• Подключение кабелей: снизу и сверху шкафа
• Исполнение: У3 - для умеренного климата, с возможностью работы при повышенной влажности и перепадах температур

Совместимость и монтаж

Щит ШР 11-73515-54 У3 имеет входы и выходы для кабелей как снизу, так и сверху - это позволяет гибко организовать прокладку проводов в зависимости от планировки помещения. Для монтажа необходимо обеспечить доступ к верхним и нижним вводам. Предварительно проверьте соответствие сечения кабеля и зажимов предохранителей. Все внутренние соединения выполнены жестко - самостоятельная перепрошивка схемы не рекомендуется. Установка осуществляется на стену или на опорную раму с соблюдением требований к свободному пространству перед дверью для обслуживания.

Безопасность и стандарты

Щит ШР 11-73515-54 У3 соответствует требованиям к распределительным устройствам низкого напряжения, применяемым в промышленных сетях. Защита отходящих линий реализована через предохранители ПН2-400, которые обеспечивают быстрое отключение при перегрузке или коротком замыкании. Конструкция шкафа исключает случайный доступ к токоведущим частям при закрытой двери. Применение в условиях У3 гарантирует безопасную работу при температуре от −10 C до +40 C и относительной влажности до 90 % при 25 C.

Преимущества

• Унифицированная конструкция - совпадает с другими шкафами серии ШР-11, что упрощает запасание деталей и ремонт
• Стандартные предохранители ПН2-400 легко заменяются и доступны на рынке
• Два варианта ввода (сверху/снизу) повышают гибкость при проектировании разводки
• Максимальный ток 400 А позволяет использовать щит для мощных нагрузок без необходимости перехода на более крупные шкафы

Ограничения применения

• Не предназначен для наружной установки - отсутствует защита IP, работает только в закрытых помещениях
• Не поддерживает автоматические выключатели - только предохранители; нельзя заменить на современные автоматы без доработки
• Не имеет системы управления или сигнализации - контроль состояния линий только визуальный
• Ограниченное количество отходящих линий - максимум 5, для большего числа нужен другой тип шкафа
• Не подходит для сред с высокой коррозионной активностью (например, химпроизводства, морские порты)

Примеры использования

• Распределение энергии на станочном парке в механическом цехе
• Питание группы насосов в системе водоснабжения
• Обеспечение питания конвейерной линии на пищевом производстве
• Центральное распределение для нескольких тепловых пунктов в одном здании

Практические советы

• Перед монтажом проверьте, что сечение вводного кабеля соответствует номиналу предохранителя ПН2-400 - обычно требуется минимум 95–120 мм2 медного провода
• При использовании кабелей снизу - учтите радиус изгиба и наличие достаточного места для прокладки
• Не забудьте оставить место для замены предохранителей - дверца должна открываться полностью без препятствий
• Щит ШР 11-73515-54 У3 не содержит счетчиков - если необходим учет, используйте внешний прибор
• Для длительной эксплуатации регулярно осматривайте контакты предохранителей на нагрев и окисление
