Щит ШР 11-73516-54 У3 Электроспектр _VSHR516

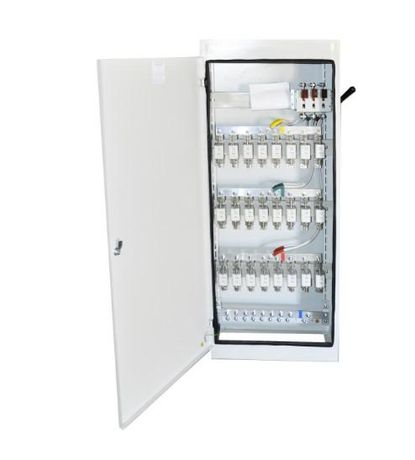

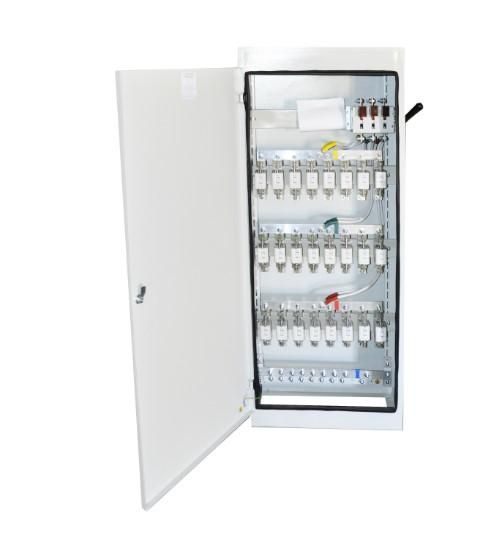

Щит распределительный ШР 11-73516-54 У3 IP54 от бренда Электроспектр предназначен для приёма и распределения трёхфазной электроэнергии с номинальным напряжением до 380 В и током до 400 А. Модель с защитой IP54 и конструкцией на 5 отходящих линий подходит для установки в помещениях с повышенной запылённостью, например на заводах, в цехах или на объектах ЖКХ.

Назначение и область применения

Щит распределительный ШР 11-73516-54 У3 IP54 используется для приёма электрической энергии от основного ввода и её дальнейшего распределения по пяти отходящим линиям. Каждая линия защищена автоматическим предохранителем типа ПН2-400, рассчитанным на максимальный ток 400 А. Щит применяется в промышленных и коммерческих объектах, где требуется надёжная защита оборудования от перегрузок и коротких замыканий. Подходит для монтажа внутри зданий - в электрощитовых, на производстве, в насосных станциях, на конвейерах.

Технические характеристики

• Номинальное напряжение: до 380 В переменного тока
• Частота: 50 Гц
• Максимальный номинальный ток: 400 А
• Количество отходящих линий: 5
• Защита ввода: предохранители ПН2-400
• Степень защиты: IP54 (защита от пыли и брызг воды со всех сторон)
• Климатическое исполнение: У3 (умеренный климат, для помещений с температурой от -10C до +40C)
• Габариты: ширина 500 мм (по описанию производителя для моделей с 5 линиями)
• Подключение кабелей: снизу и сверху корпуса

Совместимость и монтаж

Щит распределительный ШР 11-73516-54 У3 IP54 совместим с предохранителями серии ПН2: ПН2-60, ПН2-100, ПН2-250, ПН2-400 - однако в данной модели изначально установлены именно ПН2-400. Для монтажа необходимо учесть посадочные размеры: входные и выходные кабели проходят через нижние и верхние вводы. Рекомендуется фиксация щита на стене с помощью болтов или кронштейнов, обеспечивая доступ к клеммам для обслуживания. Пространство вокруг щита должно позволять открывать дверцу на 90 градусов. Не допускается монтаж в местах с постоянным воздействием прямых струй воды или высокой влажности - IP54 не гарантирует герметичность при погружении.

Безопасность и стандарты

Изделие соответствует требованиям к распределительным устройствам низкого напряжения, применяемым в промышленных системах. Конструкция выполнена в соответствии с нормами безопасности для работы с токами до 400 А. Предохранители ПН2-400 обеспечивают быстрое отключение при аварийных режимах. Корпус выполнен из металла с покрытием, устойчивым к коррозии, что повышает долговечность в условиях промышленной среды.

Преимущества

• Унифицированная конструкция: совместима с другими шкафами серии ШР-11, что упрощает замену и ремонт
• Два варианта ввода кабеля (сверху и снизу): позволяет гибко планировать трассировку проводов
• Высокая степень защиты IP54: снижает риск отказа из-за пыли и случайных брызг
• Фиксированная компоновка: все элементы уже смонтированы и проверены заводом, сокращает время настройки
• Предварительно установленные предохранители ПН2-400: исключают необходимость самостоятельного подбора и монтажа вводной защиты

Ограничения применения

• Не предназначен для наружной установки - даже при IP54 не выдерживает длительного воздействия осадков или прямого солнца
• Не работает при температурах ниже -10C - климатическое исполнение У3 требует теплого помещения
• Не имеет встроенного автоматического выключателя - только предохранители; не подходит для систем, требующих частого включения/выключения
• Не предусматривает возможность расширения количества отходящих линий - модель жестко определена на 5 линий
• Не рекомендован для взрывоопасных зон - отсутствует взрывозащита

Примеры использования

• Распределение энергии от главного ввода к пяти станкам на сборочном участке
• Питание системы вентиляции, насосов и светильников в одном цехе
• Обеспечение питания группы освещения и розеток в административном блоке завода
• Временная распределительная точка на строительной площадке (при условии соблюдения условий IP54)

Практические советы

• Перед монтажом проверьте соответствие сечения кабелей и номинала предохранителей - для 400 А используются медные кабели минимум 95–120 мм2
• При использовании нескольких щитов одной серии сохраняйте одинаковое расположение кабелей - так легче диагностировать неисправности
• Не закрывайте вентиляционные отверстия - даже при IP54 теплоотвод важен для долговечности предохранителей
• При замене предохранителей используйте только оригинальные ПН2-400 - другие типы могут не подходить по габаритам или времени срабатывания
• Проверяйте затяжку клемм после первых 24 часов работы - нагрев может вызвать ослабление контактов
