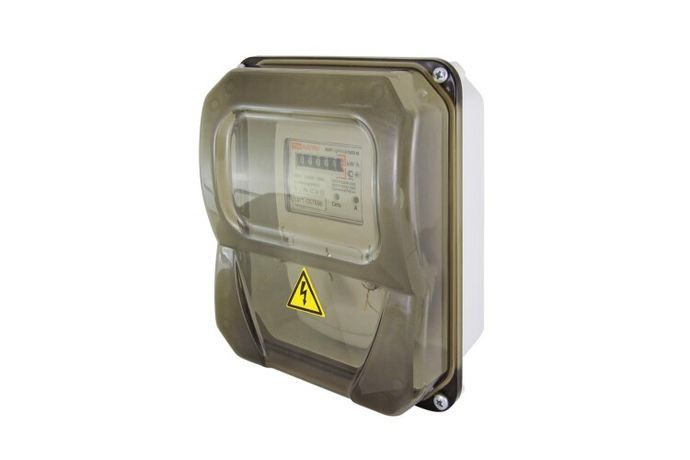

Щит учета ЩУ-1Н-1ф 226х197х90 мм пластиковый IP55 | SQ0906-0501 TDM

Щит учета ЩУ-1Н-1ф 226х197х90 мм пластиковый IP55 от TDM ELECTRIC предназначен для установки счетчиков электроэнергии и коммутационной аппаратуры в условиях повышенной влажности и запыленности. Его компактный корпус из ударопрочного пластика обеспечивает надежную защиту внутренних элементов, что делает щит подходящим как для новых объектов, так и для модернизации существующих систем учета.

Назначение и область применения

Щит учета ЩУ-1Н-1ф используется для организации точек сбора показаний электросчетчиков в помещениях с ограниченным доступом или на открытых участках. Он рассчитан на однофазные сети 220 В и подходит для установки одного или нескольких счетчиков, автоматических выключателей, УЗО и других устройств малой мощности.

• Гаражные кооперативы и парковочные зоны
• Коттеджные поселки и частные дома
• Жилые многоквартирные дома, особенно в сельской местности
• Объекты строительства, временные сооружения
• Лечебные, образовательные учреждения и офисы - для распределения учета по этажам или секциям

Технические характеристики

• Размеры корпуса: 226×197×90 мм - компактная форма для тесных ниш и стеновых монтажей
• Степень защиты: IP55 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от струй воды из любого направления
• Материал корпуса: ударопрочный ABS-пластик, не поддерживающий горение - повышает безопасность при перегрузках и КЗ
• Тип установки: накладной - крепится на стену с помощью дюбелей или саморезов
• Количество фаз: однофазный - для сетей 220 В

Совместимость и монтаж

Щит учета ЩУ-1Н-1ф совместим с большинством бытовых электросчетчиков и автоматических выключателей шириной до 4 модулей (например, ABB, Schneider Electric, IEK). Для монтажа внутри используются DIN-рейки, которые предварительно закрепляются в корпусе.

• Площадь внутреннего пространства позволяет разместить один двухтарифный счетчик + два автомата + УЗО
• На задней стенке предусмотрены входные и выходные кабельные вводы с заглушками - можно выбрать нужные места для проводов
• Не требует специальных инструментов: достаточно отвертки и шуруповерта для крепления на стену
• Посадочный диаметр вводных отверстий - 18–22 мм; при необходимости используйте кабельные вводы с соответствующими уплотнителями

Безопасность и стандарты

Конструкция ЩУ-1Н-1ф соответствует требованиям безопасности для оборудования в жилых и общественных зонах. Материал корпуса - самозагасающийся ABS-пластик, который не распространяет пламя при возгорании. Применение IP55 обеспечивает работу в условиях возможного воздействия влаги, например, в неотапливаемых помещениях или на балконах.

Преимущества

• Высокая механическая прочность - выдерживает случайные удары при монтаже и эксплуатации
• Устойчивость к температурным перепадам - работает при температурах от -25C до +40C
• Простота обслуживания - крышка легко открывается одним движением, не требует демонтажа всего устройства
• Экономия места - благодаря компактному формату подходит даже для узких проходов и угловых решений

Ограничения применения

• Не предназначена для установки в помещениях с постоянным контактом с водой - например, в банях, прачечных, подвалах с высокой влажностью
• Не рекомендуется использовать для трехфазных систем - только для 220 В
• Не имеет встроенной системы вентиляции - при длительной нагрузке выше 40 А возможен нагрев, требуется внешний контроль
• Не подходит для прямого монтажа на металлические поверхности без изоляционных прокладок - риск замыкания через корпус

Примеры использования

• Установка в подъезде жилого дома для учета потребления энергии по квартирам
• Подключение к электросети гаража с автономным счетчиком
• Размещение на фасаде коттеджа для ввода ЛЭП от столба
• Использование на стройплощадке для временного питания инструментов и освещения

Практические советы

• Перед монтажом проверьте глубину стены - 90 мм корпуса требуют минимум 100 мм свободного пространства за ним
• Используйте кабели с сечением не более 16 мм2 - большие провода не поместятся в вводы
• При установке в холодном помещении оставьте небольшой зазор между щитом и стеной для циркуляции воздуха
• При заказе сразу уточните наличие заглушек для неиспользуемых вводов - они снижают риск попадания влаги
• Щит учета ЩУ-1Н-1ф от TDM ELECTRIC - оптимальный выбор для бюджетных проектов, где важны надежность и соответствие нормам
