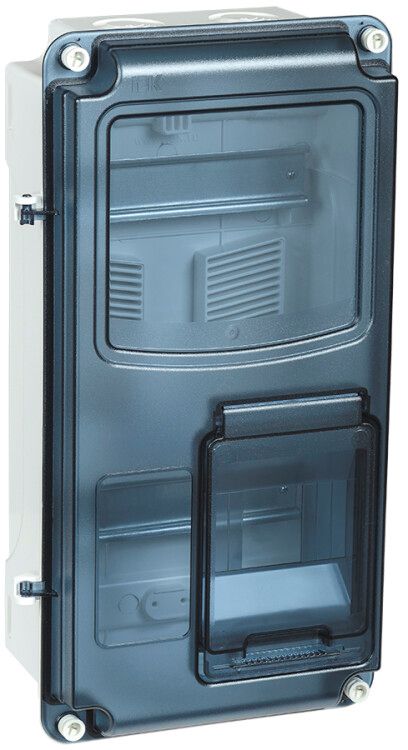

Корпус пластиковый навесной ЩУРн-П 1/8 IP66 PC (400х218х109мм) | MSP1-N-08-55 IEK

Корпус пластиковый ЩУРн-П 1/8 IP55-IP66 PC от IEK - это компактный накладной щит учетно-распределительный для установки счетчиков электроэнергии и модульного оборудования. Артикул msp1-n-08-55 соответствует серии KREPTA и рассчитан на работу в сложных условиях: от холодных улиц до влажных помещений.

Назначение и область применения

Корпус пластиковый ЩУРн-П 1/8 IP55-IP66 PC предназначен для монтажа однофазных и трёхфазных электросчётчиков - как индукционных, так и электронных. Также внутри можно разместить автоматические выключатели, УЗО, реле и другие модульные устройства. Подходит для установки в местах с повышенной запылённостью, влажностью, на улице или в неотапливаемых помещениях. Часто используется в жилых домах, многоквартирных зданиях, на объектах ЖКХ, промышленных площадках и в системах учёта энергоресурсов.

Технические характеристики

• Тип изделия: щит учетно-распределительный
• Материал: поликарбонат (PC) - прочный, устойчивый к УФ-излучению и перепадам температур
• Количество модулей DIN: 8 (стандартная ширина 144 мм)
• Степень защиты: IP66 - полная защита от пыли и мощных струй воды из любого направления
• Климатическое исполнение: УХЛ1 - работает при температурах от -45 C до +80 C
• Глубина монтажа: 22,5 мм - минимальная глубина для накладного монтажа
• Наличие DIN-рейки: да, уже смонтирована внутри
• Место под счётчик: предусмотрено фиксирующее крепление для плоского счётчика
• Цвет: белый
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Нормативный документ: ТУ 27.90.33-003-83135016-2017

Совместимость и монтаж

Корпус пластиковый ЩУРн-П 1/8 IP55-IP66 PC имеет накладной способ монтажа - крепится на стену с помощью дюбелей или саморезов через боковые крепёжные отверстия. Глубина 22,5 мм позволяет устанавливать его даже на тонких поверхностях, где важна экономия места. DIN-рейка совместима со всеми стандартными модульными устройствами шириной 17,5 мм. Для счётчика предусмотрен специальный вырез и крепёжные отверстия - он фиксируется без дополнительных элементов. Комплектация некомплектная: внутренние детали есть, но кабельные вводы, крышка и крепёж в комплект не входят - их необходимо докупить отдельно.

Безопасность и стандарты

Степень защиты IP66 обеспечивает безопасную работу в условиях сырости, дождя, песка и грязи. Корпус выполнен из самозатухающего поликарбоната, что снижает риск возгорания. Соответствует требованиям ТУ 27.90.33-003-83135016-2017. Климатическое исполнение УХЛ1 гарантирует надёжность в регионах с суровым климатом - от Сибири до Дальнего Востока.

Преимущества

• Высокая степень защиты IP66 - выше, чем у многих аналогичных решений
• Устойчивость к экстремальным температурам - от -45 C до +80 C
• Встроенные DIN-рейка и место под счётчик - минимум доработок при сборке
• Поликарбонат не корродирует, не гниёт, не теряет форму под нагрузкой
• Белый цвет - легко сочетается с любым интерьером, хорошо видны следы повреждений

Ограничения применения

Не предназначен для установки в взрывоопасных средах. Недопустимо применение в контакте с агрессивными химическими веществами (кислоты, растворители). Максимальная глубина 22,5 мм ограничивает использование крупных устройств - например, некоторых старых индукционных счётчиков с выпирающими механизмами. Отсутствие кабельных вводов в комплекте требует самостоятельного подбора и установки - важно выбрать вводы с подходящим диаметром и классом защиты.

Примеры использования

• Установка на фасаде дома для учёта потребления электроэнергии
• Размещение в подвале многоэтажного здания с высокой влажностью
• Монтаж на уличном столбе рядом с распределительным щитком
• Обустройство временного учётного пункта на стройплощадке
• Замена устаревшего металлического щита на более легкий и защищённый вариант

Практические советы

• Перед монтажом проверьте внешний диаметр кабеля - выбирайте кабельные вводы с зажимом на 10–16 мм, чтобы обеспечить герметичность
• При использовании в условиях сильного нагрева (например, на солнечной стороне здания) убедитесь, что внутри не будет перегрева - не размещайте слишком много мощных устройств
• Для удобства обслуживания рекомендуется оставлять свободное пространство вокруг корпуса - хотя он накладной, доступ к клеммам должен быть беспрепятственным
• Артикул msp1-n-08-55 - это именно корпус ЩУРн-П 1/8 IP55-IP66 PC; не путайте с другими сериями IEK, которые имеют другую глубину или количество модулей
• При заказе обязательно докупите крышку, кабельные вводы и крепёж - они не входят в комплект, но необходимы для полноценной работы
