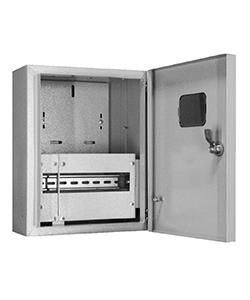

Щит учетно-распределительный навесной ЩУРн 1/6зо У2 IP54 290х170х110 Электротехник ET529886

Щит учетно-распределительный навесной ЩУРн 1/6зо У2 IP54 290х170х110 от бренда Электротехник - это готовый металлический корпус для сборки распределительных устройств в помещениях с повышенной влажностью или запыленностью. Подходит для установки автоматических выключателей, УЗО, счетчика электроэнергии и других модульных элементов. Артикул et529886 обеспечивает совместимость со стандартными компонентами DIN-рейки.

Назначение и область применения

Щит учетно-распределительный навесной ЩУРн 1/6зо У2 IP54 290х170х110 предназначен для организации внутренних электрических сетей напряжением 220/380 В. Он защищает оборудование от перегрузок и коротких замыканий, позволяет организовать учёт потребления энергии и распределение нагрузки по группам. Применяется в жилых домах, офисах, производственных помещениях, на объектах коммунального хозяйства. Особенно эффективен там, где требуется надёжная защита от пыли и влаги - например, в подъездах, подвалах, на улице под навесом.

Технические характеристики

• Тип: щит учетно-распределительный навесной
• Количество модулей DIN: 6 (стандарт 17,5 мм каждый)
• Габариты: 290×170×110 мм
• Степень защиты: IP54 - защита от пыли (не полностью герметичен, но препятствует проникновению оседающей пыли) и брызг воды с любого направления
• Материал корпуса: стальной лист с порошковым покрытием
• Цвет: серый
• Наличие места под счётчик: да - предусмотрено специальное крепление для однополюсного или трёхполюсного электросчетчика
• Максимальное количество линейных модулей: до 12 (при использовании удвоенных модулей типа 2P)
• Способ монтажа: накладной - крепится на стену с помощью шурупов через отверстия в задней стенке

Совместимость и монтаж

Щит учетно-распределительный навесной ЩУРн 1/6зо У2 IP54 290х170х110 совместим со всеми стандартными модульными устройствами шириной 17,5 мм: автоматические выключатели, УЗО, реле напряжения, контакторы. На внутреннюю часть установлены две DIN-рейки - одна основная, вторая - для дополнительных модулей. Крепление счётчика выполнено в виде отдельного кронштейна с отверстиями под болты M4. Для монтажа используйте саморезы 4–5 мм диаметром, длина зависит от толщины стены. Открытые токоведущие части закрыты фальшпанелью - перед работой обязательно отключите питание. Дверца имеет небьющееся пластиковое окно для считывания показаний счётчика без вскрытия щита.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р МЭК 60439-1 для распределительных щитов низковольтных систем. Степень защиты IP54 обеспечивает безопасную работу в условиях возможного попадания влаги и пыли. Материал корпуса не поддерживает горение. Напряжение эксплуатации - до 440 В переменного тока, частота 50 Гц. Температурный режим: от -25C до +40C (класс У2).

Преимущества

• Жесткая металлическая конструкция - устойчив к механическим повреждениям
• Порошковое покрытие - устойчиво к коррозии и царапинам
• Фальшпанель - исключает случайное прикосновение к токоведущим частям
• Окно для счётчика - удобство обслуживания без вскрытия
• Чётко ограниченное число модулей - предотвращает перегрузку по месту установки

Ограничения применения

• Не предназначена для установки внутри помещений с постоянным воздействием прямого потока воды - IP54 не гарантирует герметичность при струйном орошении
• Не рекомендован для использования в средах с высокой концентрацией химически активных паров (например, в химпроизводстве)
• Максимум 6 стандартных модулей - недостаточно для сложных систем; при необходимости большего числа устройств следует выбрать щит с большим количеством модулей
• Не содержит встроенного заземления - необходимо провести отдельный контур заземления и подключить его к клемме внутри щита

Примеры использования

• Подключение группы розеток и светильников в квартире
• Распределение питания по этажам в многоквартирном доме
• Автоматизация системы освещения во дворе или гараже
• Установка в техническом помещении предприятия для контроля мощности оборудования
• Обустройство временного электрощита на стройплощадке

Практические советы

• Перед монтажом проверьте посадочные отверстия на стене - они должны точно совпадать с креплениями на задней стенке щита учетно-распределительного навесного ЩУРн 1/6зо У2 IP54 290х170х110
• Если планируете использовать двухполюсные автоматы (2P), помните: один такой модуль занимает два места на рейке - максимальное количество будет 6 таких устройств
• Для долговечности не допускайте скопления влаги внутри - периодически проверяйте состояние уплотнителей дверцы
• Артикул et529886 - это точный идентификатор модели. При заказе запчастей или аналогов всегда указывайте именно этот номер
• При проектировании учитывайте, что щит не рассчитан на установку больших преобразователей частоты или ИБП - они требуют отдельных корпусов с лучшим охлаждением
