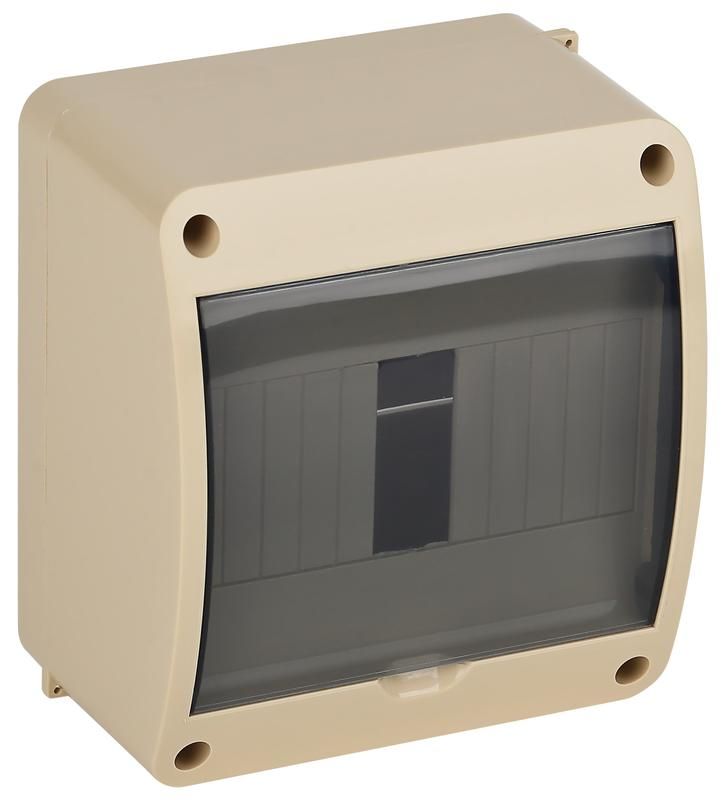

Щиток ОП Тусо 6мод. с верт. двер. 140х125х85мм беж. Ruvinil 68306БЖ TYCO

Щиток распределительный открытого исполнения на 6 модулей с вертикальной дверцей 140х125х85мм бежевый от бренда Рувинил (арт. 68306бж) предназначен для компактного монтажа автоматических выключателей, УЗО и других модульных устройств в условиях, где не требуется герметичная защита. Подходит для внутренней установки в жилых и административных помещениях.

Назначение и область применения

Этот щиток используется для сборки распределительных узлов малой мощности - например, для группового учета электроэнергии в квартире, офисе или на этаже здания. Открытое исполнение позволяет легко проводить обслуживание и замену оборудования без демонтажа корпуса. Вертикальная дверца обеспечивает удобный доступ к модулям при установленном щитке на стене.

Технические характеристики

• Количество модулей: 6 (стандартный шаг 17,5 мм)
• Габариты: 140×125×85 мм (Ш×В×Г)
• Цвет: бежевый
• Исполнение: открытое (не имеет защиты от пыли и влаги выше IP20)
• Материал корпуса: термостойкий пластик
• Крепление: настенное, с предварительно выполненными отверстиями

Совместимость и монтаж

Щиток совместим со всеми стандартными модульными устройствами DIN-рейки шириной 17,5 мм. Для монтажа используйте саморезы M4 или аналогичные крепления. Корпус рассчитан на установку на ровную поверхность - стена из гипсокартона, кирпича или бетона. Перед фиксацией проверьте, что глубина корпуса (85 мм) не перекрывается элементами интерьера или коммуникациями. Дверца открывается вниз, поэтому оставьте свободное пространство перед щитком минимум 90 мм.

Безопасность и стандарты

Щиток соответствует требованиям безопасности для бытового и легкого промышленного использования. Материал корпуса устойчив к возгоранию и не поддерживает горение. Однако, поскольку это изделие открытого исполнения, оно не предназначено для установки во влажных, пыльных или взрывоопасных средах.

Преимущества

• Удобная вертикальная дверца - не требует места для открытия в сторону
• Компактный размер - идеально для ограниченного пространства
• Стандартные размеры - совместим с любыми типовыми модульными аппаратами
• Бежевый цвет - хорошо сочетается с интерьерами и не бросается в глаза

Ограничения применения

• Не использовать в помещениях с высокой влажностью (ванная, баня, подвал без осушения)
• Не применять на улице или в неотапливаемых местах
• Не устанавливать рядом с источниками тепла, паром или химически активными веществами
• Не допускать механических ударов - корпус не рассчитан на повышенную нагрузку

Примеры использования

• Распределительный щиток на этаже многоквартирного дома для группы квартир
• Управление освещением и розетками в офисном помещении
• Подключение автономных систем - насос, вентилятор, сигнализация
• Аппаратный шкафчик в домашнем мастерском цеху

Практические советы

• Перед монтажом проверьте, что все устройства поместятся внутри - 6 модулей = максимум 105 мм по ширине, остальное место занимает рамка и крепления
• Используйте держатели для проводов или кабель-каналы, чтобы избежать запутывания
• При подключении толстых кабелей (более 4 мм2) убедитесь, что входные отверстия достаточны - они не имеют встроенных сальников
• Щиток Рувинил 68306бж не предусматривает возможность последующего увеличения числа модулей - выбирайте размер с запасом, если планируете расширение системы
