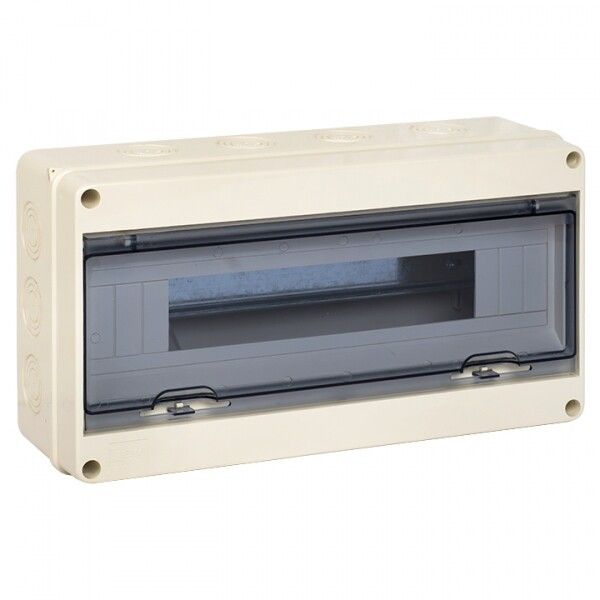

Щит распределительный навесной ЩРН-ПГ-18 (199х366х106) IP65 PROxima | pb65-n-pg-18 EKF

Щит распределительный навесной ЩРН-ПГ-18 (199х366х106) IP65 от EKF PROxima предназначен для компактного распределения электроэнергии и защиты цепей от перегрузок и коротких замыканий. Подходит для установки в условиях повышенной запыленности и влажности - например, в гаражах, подвалах, на производстве. Корпус выполнен из прочного ABS-пластика, имеет степень защиты IP65 и вертикальное открывание дверцы.

Назначение и область применения

Щит распределительный навесной ЩРН-ПГ-18 (199х366х106) IP65 используется для сборки распределительных щитов в местах, где требуется надёжная защита от внешних воздействий. Он подходит для установки автоматических выключателей, УЗО, реле и другого модульного оборудования. Применяется в помещениях с высокой влажностью и пылью: автомойках, складах, производственных зонах, подвальных помещениях, на объектах ЖКХ и промышленности.

Технические характеристики

• Количество модулей DIN: 18 (стандартная ширина 17,5 мм на модуль)
• Напряжение: до 380 В переменного тока
• Номинальный ток: 63 А (максимальный допустимый ток через входную группу)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Материал корпуса: ABS-пластик - ударопрочный, устойчивый к химическим веществам и перепадам температур
• Климатическое исполнение: УХЛ3 - работает при температурах от -20C до +70C
• Формат корпуса: 199×366×106 мм (высота × ширина × глубина)
• Количество рядов: один - односторонняя компоновка модулей
• Цвет: серый
• Гарантия: 60 месяцев

Совместимость и монтаж

Щит распределительный ЩРН-ПГ-18 оснащён установленной DIN-рейкой - все стандартные модульные устройства (автоматы, УЗО, контакторы) фиксируются без дополнительных креплений. Монтаж осуществляется открытым способом: крепится к стене с помощью четырёх точек крепления внутри корпуса. Для этого предусмотрены отверстия под саморезы. Дверца открывается вертикально - это удобно при ограниченном пространстве рядом со стенами. Наличие монтажной пластины позволяет легко провести внутреннюю коммутацию и зафиксировать кабельные вводы. Прозрачная дверца обеспечивает визуальный контроль состояния устройств без вскрытия щита.

Безопасность и стандарты

Щит соответствует требованиям ТР ТС 004/2011 - норматива безопасности низковольтного оборудования. Степень защиты IP65 гарантирует безопасную работу в средах с риском попадания воды и пыли. Конструкция исключает случайный доступ к токоведущим частям при закрытой дверце. Замок на дверце предотвращает несанкционированное открытие - особенно важно в общественных и производственных зонах.

Преимущества

• Высокая степень защиты IP65 - идеально для сложных условий эксплуатации
• ABS-пластиковый корпус - легкий, долговечный, не требует окраски или антикоррозийной обработки
• Вертикальное открывание дверцы - позволяет устанавливать щит даже в плотных нишах
• Прозрачная дверца - снижает время обслуживания и диагностики
• Встроенная DIN-рейка и монтажная плата - экономят время на сборке
• Долгая гарантия - 5 лет на весь корпус и комплектующие

Ограничения применения

Щит распределительный ЩРН-ПГ-18 не предназначен для установки в условиях постоянного прямого воздействия открытого огня, агрессивных химикатов (например, кислот, растворителей) или в помещениях с температурой ниже -20C. Также он не рассчитан на использование в качестве главного распределительного щита для мощных промышленных систем - максимальный ток 63 А ограничивает его применение в бытовых и мелкоагрегатных сетях. Не рекомендуется использовать в условиях постоянного погружения в воду - IP65 не является герметичной защитой от затопления.

Примеры использования

• Электрощит на этаже жилого дома - для распределения питания по квартирам
• Щит в гараже - питание света, розеток, зарядного устройства
• Производственный участок - управление насосами, вентиляцией, маломощными станками
• Автомойка - защита от брызг воды и мыльных растворов
• Подвал многоэтажного дома - распределение энергии на лифты, освещение, сигнализацию

Практические советы

• Перед монтажом проверьте посадочные отверстия - они должны совпадать с толщиной стены и типом крепежа (саморезы 4–5 мм)
• Используйте кабельные вводы с уплотнителями - даже при IP65 лишние щели снижают эффективность защиты
• Не перегружайте модули: 18 модулей - это максимум; при необходимости используйте два щита вместо одного
• При установке в холодных помещениях - убедитесь, что температура не опускалась ниже -20C до начала работы
• Щит EKF PROxima ЩРН-ПГ-18 - часть рекомендованного проектного ассортимента, значит, совместим с другими изделиями EKF - выбирайте автоматы и УЗО из той же серии для лучшей согласованности
