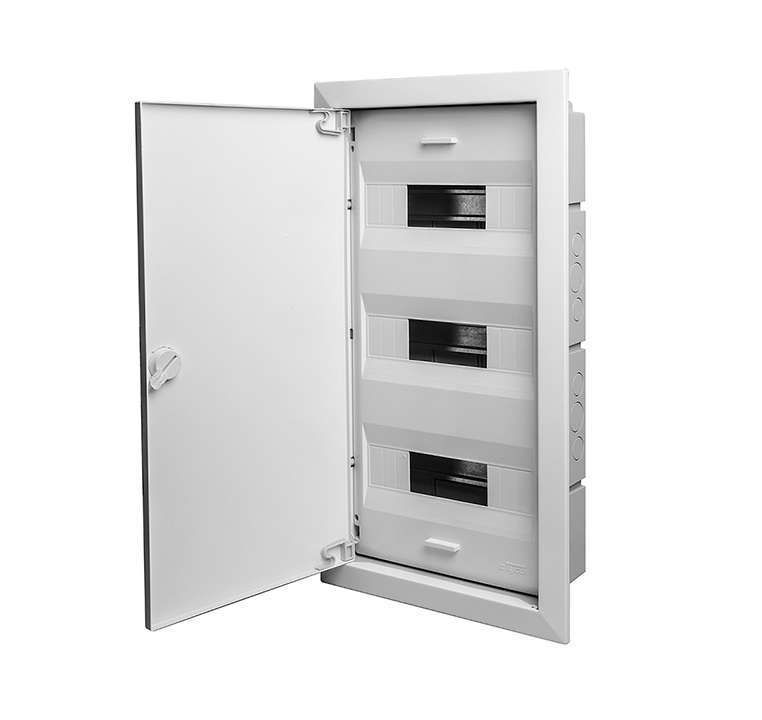

Щиток СП Тусо 36мод. с метал. двер. 580х325х103мм Рувинил 68136М TYCO

Щит распределительный встраиваемый на 36 модулей с металлической дверцей IP40 от бренда Ruvinil (арт. 68136м) предназначен для компактного размещения автоматических выключателей, УЗО и других устройств в стене. Корпус из АБС-пластика с металлической дверцей обеспечивает надёжную физическую защиту и удобство обслуживания.

Назначение и область применения

Щит распределительный встраиваемый на 36 модулей с металлической дверцей IP40 используется для внутренней установки в стены жилых, офисных и промышленных зданий. Подходит для организации группового учёта и защиты электрооборудования: освещения, розеток, бытовой техники, систем безопасности. Металлическая дверца повышает устойчивость к механическому воздействию, что делает щит 68136м подходящим для мест с повышенной проходимостью.

Технические характеристики

• Количество модулей: 36 (стандартная ширина модуля 17,5 мм)
• Количество рядов: 3 (по 12 модулей в каждом)
• Глубина монтажа: 91 мм — требует соответствующего углубления в стене
• Материал корпуса: АБС-пластик — легкий, ударопрочный, не проводит ток
• Дверца: металлическая, с замком (не указана модель замка)
• Степень защиты: IP40 — защита от твёрдых предметов более 1 мм, но не от воды
• DIN-рейка: встроена, стандартная, для крепления модульных устройств
• Цвет: белый — сочетается с большинством интерьеров
• Способ монтажа: скрытый — монтируется в нишу стены, внешняя часть выравнивается с поверхностью

Совместимость и монтаж

Щит 68136м совместим со всеми типовыми модульными устройствами (автоматы, УЗО, реле, счетчики) по стандарту DIN EN 60715. Для монтажа требуется подготовить нишу глубиной не менее 95 мм с запасом на теплоизоляцию и кабельные каналы. Крепление осуществляется через монтажные лапки внутри корпуса. Дверца открывается на петлях — доступ к оборудованию возможен без демонтажа щита. Не рекомендуется использовать в условиях постоянной влажности — IP40 не защищает от брызг и конденсата.

Безопасность и стандарты

Щит распределительный встраиваемый на 36 модулей с металлической дверцей IP40 соответствует требованиям ГОСТ Р 50030.2 и IEC 61439-3 для распределительных щитов низкого напряжения. Металлическая дверца снижает риск случайного контакта с токоведущими частями. Наличие замка позволяет ограничить доступ к оборудованию. Однако отсутствие герметизации (IP40) исключает применение в помещениях с высокой влажностью, на улице или в сырых подвалах.

Преимущества

• Металлическая дверца усиливает прочность и безопасность по сравнению с пластиковыми аналогами
• Встроенная DIN-рейка экономит время при сборке
• Небольшая глубина (91 мм) позволяет устанавливать щит даже в тонких перегородках
• Белый цвет корпуса маскирует следы эксплуатации и легко окрашивается при необходимости
• Скрытый монтаж даёт эстетичный вид — щит не выступает из стены

Ограничения применения

• Не подходит для помещений с высокой влажностью (ванная, баня, подвал) — степень защиты IP40 не предполагает защиту от жидкости
• Не рассчитан на наружную установку — отсутствует герметизация и UV-защита
• Корпус из АБС-пластика не выдерживает температур ниже -10°C длительно — возможна хрупкость при морозе
• Максимальная нагрузка на дверцу — не указано; не следует цеплять тяжёлые элементы (например, большие трансформаторы) прямо на дверцу

Примеры использования

• Электрощит в квартире — распределение питания по комнатам, розеткам и свету
• Управление освещением в офисном здании — три ряда позволяют разделить группы по этажам
• Автоматизация малого производства — контроль трёх линий оборудования на одном щите
• Подключение системы видеонаблюдения и сигнализации — отдельные автоматы для каждой камеры

Практические советы

• Перед монтажом проверьте глубину ниши — 91 мм — это минимальная величина, лучше делать 95–100 мм с запасом
• Используйте кабельные вводы с уплотнителями, чтобы минимизировать попадание пыли — IP40 не гарантирует полную герметичность
• При использовании крупных автоматов (например, 4P) учитывайте, что они занимают 2–4 модуля — возможно, потребуется перераспределение места
• Для долговечности не закрывайте дверцу, если внутри остаются открытые провода — это создаёт риск короткого замыкания
• Щит Ruvinil 68136м можно комбинировать с другими изделиями серии — все имеют одинаковый шаг монтажа и габариты
