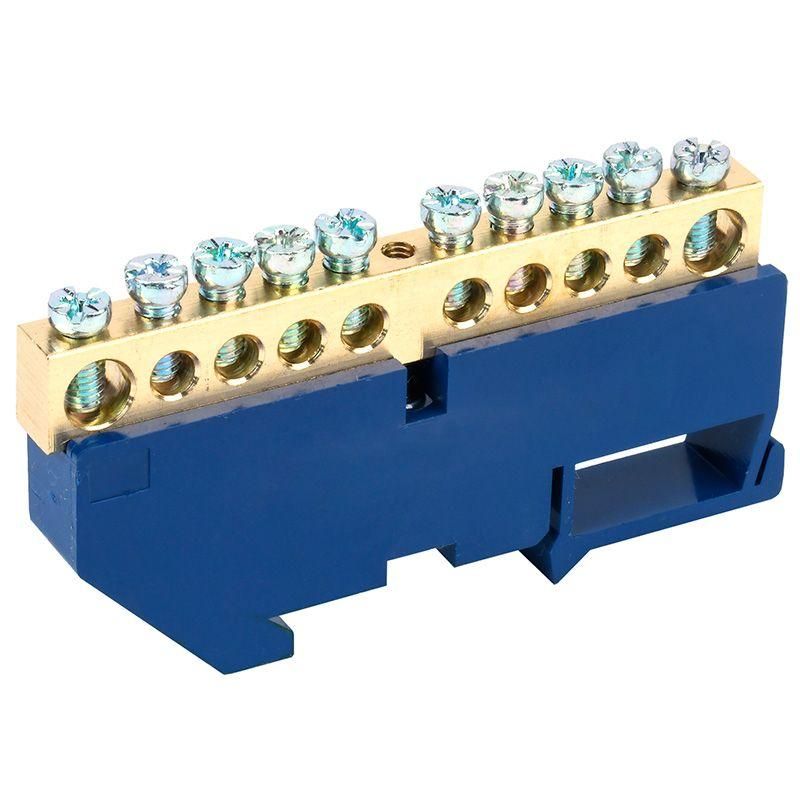

Шина ''N'' нулевая с синим изолятором на DIN-рейку 8х12 мм стойка бол. 10 групп, REXANT - 11-2348 MEET

Шина нулевая с синим изолятором на DIN-рейку 8х12 мм, стойка болтовая, 10 групп от REXANT - это компактное устройство для распределения нулевого и защитного провода в щитах. Артикулы etm11-2348 и 11-2348 подходят для сборки силовых и осветительных щитов в условиях повышенной влажности.

Назначение и область применения

Эта шина используется для объединения нескольких нулевых (N) и защитных (PE) проводников в одном месте. Применяется в распределительных щитах жилых, коммерческих и промышленных объектов. Подходит для систем TN-S и TN-C-S. Может использоваться и для фазных проводников, если требуется равномерное распределение нагрузки между несколькими цепями.

Технические характеристики

• Количество контактных групп: 10
• Номинальный ток: 160 А - допустимый постоянный ток через каждый контакт
• Сечение проводника: до 25 мм2 - подходит для медных проводов этого диаметра
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Изоляция: синий пластиковый изолятор - защищает от случайного прикосновения и замыкания
• Способ монтажа: крепление на DIN-рейку шириной 35 мм (стандарт EN 60715)
• Размеры основания: 8×12 мм - минимальная занимаемая площадь на рейке
• Максимальная относительная влажность среды: 90% - не рекомендуется использование в условиях конденсации воды

Совместимость и монтаж

Шина совместима со всеми типами DIN-реек 35 мм, используемых в бытовых и промышленных щитах. Крепится за счет защелкивающего механизма - не требует дополнительных крепежей. Для подключения проводов используются болты M6, затяжка - моментом 1–1,5 Нм. Убедитесь, что сечение провода не превышает 25 мм2 - иначе возможна плохая фиксация или повреждение контакта. После монтажа проверьте плотность зажима каждого провода рукой - они не должны шататься.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в электроустановках напряжением до 1000 В. Материал латуни и изоляционный пластик обеспечивают соответствие нормам IEC 60947-7-1. Синий цвет изолятора соответствует стандартному обозначению нулевого провода (PEN/PE/N).

Преимущества

• Высокая надежность соединений благодаря латунным контактам - меньше нагрева и долгий срок службы
• Удобная компактная форма - экономит место на DIN-рейке
• Защита от случайного касания - изолирующий корпус снижает риск поражения током
• Стандартный шаг контактов - позволяет использовать универсальные кабельные наконечники

Ограничения применения

• Не предназначен для работы при температуре выше +60 C - перегрев может деформировать изоляцию
• Запрещено применять в местах с постоянным воздействием брызг воды или паром - даже при 90% влажности возможна конденсация внутри щита
• Не рассчитана на многократную переборку проводов - частые демонтажи снижают надежность зажима
• Не следует использовать для токов выше 160 А - превышение вызывает перегрев и выход из строя

Примеры использования

• Подключение нулевых проводов от автоматических выключателей в квартирном щите
• Объединение защитных проводников (PE) от розеток, светильников и оборудования в офисном щите
• Распределение нуля на несколько цепей в промышленном контроллере или станке
• Формирование общей точки PE в щитах с системой TN-C-S

Практические советы

• Перед монтажом удалите изоляцию с концов проводов точно на длину, указанную в инструкции - слишком длинная жила может выпасть из зажима
• Используйте наконечники типа НШВИ или НШВ для многожильных проводов - это предотвращает ослабление контакта
• Проверяйте затяжку болтов после первых 10–15 часов работы - при тепловом расширении может немного ослабнуть зажим
• Если в щите много шин - располагайте эту модель рядом с входными кабелями, чтобы минимизировать длину ответвлений
• Артикулы etm11-2348 и 11-2348 - один и тот же продукт; различия в номерах связаны с партией поставки
