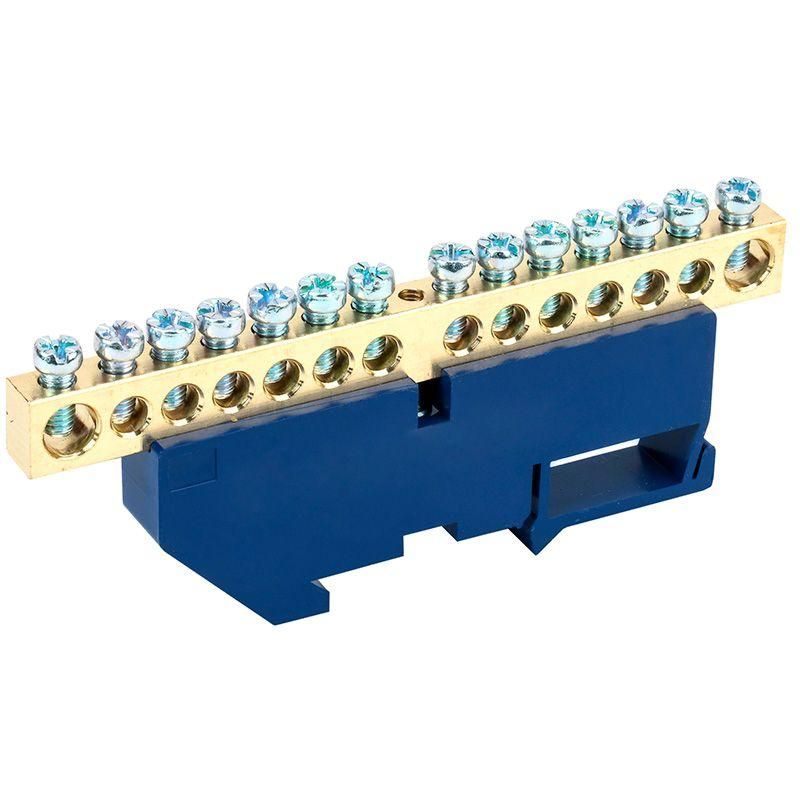

Шина ''N'' нулевая с синим изолятором на DIN-рейку 8x12 мм стойка бол. 14 групп, REXANT - 11-2350 MEET

Шина нулевая с синим изолятором на DIN-рейку 8x12 мм, стойка болтовая, 14 групп от REXANT - это компактное устройство для распределения нулевого и защитного провода в щитах автоматики и силовой электроустановки. Артикулы etm11-2350 и 11-2350 обеспечивают надёжное соединение до 14 проводников с сечением до 25 мм2.

Назначение и область применения

Шина используется для объединения нулевых (N), защитных (PE) и иногда фазных проводников в распределительных щитах. Применяется в бытовых, коммерческих и промышленных системах: жилые дома, офисы, цеха с оборудованием на 380 В, системы освещения, насосы, вентиляция. Подходит для сборки щитов по требованиям ПУЭ и ГОСТ Р 50030.2.

Технические характеристики

• Количество контактных групп: 14
• Номинальный ток: 160 А - выдерживает нагрузку до этого значения без перегрева
• Диапазон сечений проводов: до 25 мм2 - подходят одножильные и многожильные провода
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Изоляционная основа: синий пластиковый изолятор - защищает от случайного касания и замыкания
• Способ монтажа: крепление на DIN-рейку 35 мм (стандарт EN 60715)
• Габариты: 8×12 мм - компактный профиль, не занимает лишнего места в щите
• Рабочая влажность: не выше 90% - не рекомендуется для помещений с постоянным конденсатом или паром

Совместимость и монтаж

Шина совместима с любыми DIN-рейками стандарта 35 мм. Устанавливается путём защёлкивания на рейку - никаких инструментов не требуется. Каждый контакт зажимается болтом M6; момент затяжки - 1–1,5 Нм. Перед монтажом проверьте, чтобы все провода имели одинаковое сечение (до 25 мм2) и были зачищены на 10–12 мм. Не допускается использование проводов большего сечения - возможна потеря контакта или повреждение болта.

Безопасность и стандарты

Выполнена в соответствии с требованиями ПУЭ и ГОСТ Р 50030.2. Материал латуни соответствует нормам по электропроводности и термостойкости. Синий изолятор предотвращает случайное прикосновение к токоведущим частям. Соответствует классу защиты IP20 - не предназначен для открытого монтажа во влажных средах вне корпуса.

Преимущества

• Высокая надёжность соединений благодаря латунным контактам - меньше нагрева и окисления
• Цветной изолятор (синий) позволяет легко отличить нулевую шину от фазных и заземляющих
• Стандартный форм-фактор - совместима с большинством типовых щитов
• Простота установки - защёлкивание на DIN-рейку и быстрое подключение болтов
• Подходит для многократного демонтажа - болты не деформируются после нескольких затяжек

Ограничения применения

• Не использовать в условиях влажности свыше 90% - риск коррозии и пробоя изоляции
• Запрещено применять для проводов сечением больше 25 мм2 - не рассчитана на большие токи
• Не предназначена для работы в открытом виде - требует установки внутри закрытого щита
• Не подходит для переменного тока выше 160 А - превышение вызывает перегрев и выход из строя
• Не использовать в помещениях с химически активными газами - латунь может подвергаться коррозии

Примеры использования

• Щит освещения в многоэтажном доме - объединение всех нулевых проводов квартир
• Автоматический щит управления конвейера - распределение PE-проводов между двигателями
• Распределительный пункт торгового центра - подключение нулей от группы розеток
• Система аварийного освещения - обеспечение единых точек заземления

Практические советы

• Перед установкой проверьте соответствие сечения провода - используйте только 1,5–25 мм2
• Затягивайте болты равномерно - переусиливать нельзя, недотягивать опасно
• Обязательно пометьте каждый провод перед подключением - особенно при работе с несколькими контурами
• Проверяйте плотность контакта через год после монтажа - при необходимости подтяните болты
• Для щитов с большим количеством проводов - используйте две шины вместо одной, чтобы избежать перегрузки одного контакта
• Артикулы etm11-2350 и 11-2350 - это одна и та же модель, различаются только формат записи номера
