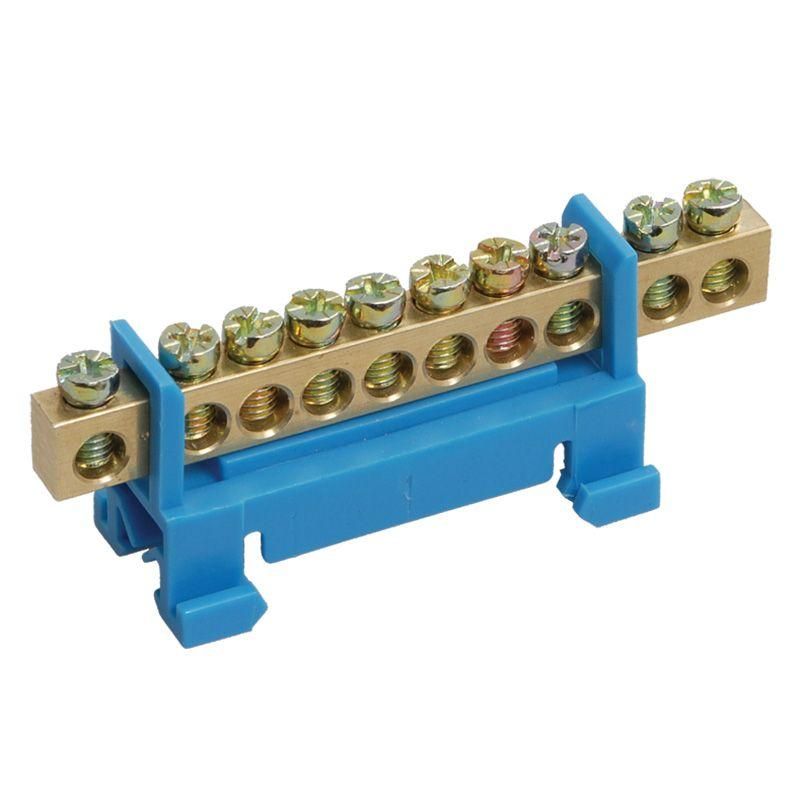

Шина ''N'' нулевая с синим изолятором тип ''Стойка'' на DIN-рейку 6x9 мм 10 групп, REXANT - 11-2354 MEET

Шина нулевая с синим изолятором тип Стойка для DIN-рейки 6x9 мм 10 групп от REXANT - это компактное устройство для распределения нулевого и защитного провода в щитах с DIN-рейкой. Артикулы etm11-2354 и 11-2354 подходят для сборки силовых и осветительных щитов в условиях повышенной влажности.

Назначение и область применения

Шина нулевая используется для объединения нескольких нулевых (N) и защитных (PE) проводников в одном месте. Применяется в распределительных щитах жилых, коммерческих и промышленных объектов. Подходит для подключения проводов от автоматических выключателей, УЗО, дифавтоматов и других устройств. Может использоваться также для фазных проводников, если требуется единая точка подключения.

Технические характеристики

• Количество контактных групп: 10
• Номинальный ток: 80 А - допустимый постоянный ток через каждую клемму
• Материал контактов: латунь - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Изоляция: синий пластиковый изолятор - защищает от случайного прикосновения и замыкания между соседними клеммами
• Сечение подключаемых проводов: до 10 мм2 - соответствует медным проводникам сечением 1,5–10 мм2
• Способ монтажа: крепление на DIN-рейку шириной 35 мм (стандарт EN 60715)
• Рабочая влажность: не выше 90% - требование к среде эксплуатации

Совместимость и монтаж

Шина нулевая REXANT легко фиксируется на любой стандартной DIN-рейке 35 мм. Для монтажа достаточно защелкнуть её на рейку - дополнительные крепления не требуются. Каждая клемма имеет зажимную планку с винтом M4, который затягивается отверткой. Перед подключением проверьте, чтобы провод был зачищен на 8–10 мм и не имел поврежденных жил. Не перегибайте провода слишком сильно - это снижает надежность контакта.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для внутренней установки в электроустановках напряжением до 1000 В. Материалы изолирующего корпуса не поддерживают горение. Наличие изолятора исключает риск короткого замыкания между соседними клеммами даже при близком расположении проводов.

Преимущества

• Высокая надежность соединения благодаря латунным контактам
• Защита от внешнего воздействия - синий изолятор предотвращает случайные прикосновения и попадание пыли
• Экономия места в щите - вместо 10 отдельных ответвлений одна шина занимает минимум пространства
• Удобство обслуживания - все точки доступны для проверки и замены без демонтажа всей системы

Ограничения применения

• Не предназначен для работы при температуре ниже -25C - материал изолятора теряет эластичность
• Не рекомендуется использовать в помещениях с химически активными газами или паром - возможна коррозия латуни
• Максимальное сечение провода - 10 мм2; использование больших проводов приведёт к плохому контакту и нагреву
• Не рассчитана на частые отключения нагрузки - не является коммутационным элементом

Примеры использования

• Подключение нулевых проводов от группы автоматов в квартирном щите
• Объединение защитных проводников (PE) от розеток, светильников и бытовой техники
• Распределение нуля в промышленных пультах управления, станках с ЧПУ
• Формирование единой точки заземления в системе TN-S

Практические советы

• Перед установкой убедитесь, что DIN-рейка плотно закреплена - вибрация может ослабить контакт
• Не смешивайте провода разного сечения в одной клемме - используйте одну клемму на один провод
• Проверяйте затяжку винтов после первых 10–15 часов работы - латунь немного “даёт” под нагрузкой
• Для удобства маркировки используйте этикетки - особенно важно при большом количестве цепей
• Артикулы etm11-2354 и 11-2354 взаимозаменяемы - различаются только форматом номера в каталогах
