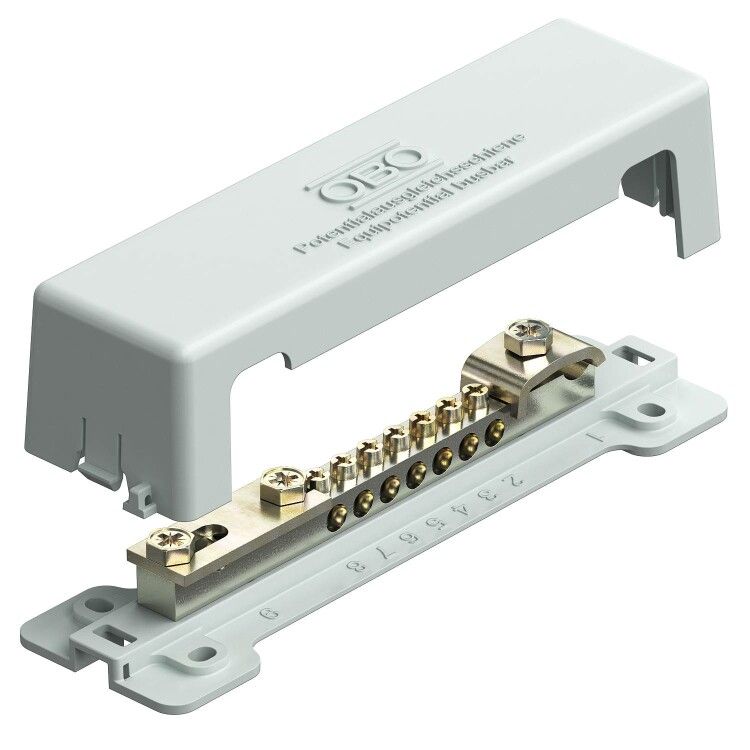

Шина нулевая с пласт. опорой 1809 OBO 5015073 Bettermann

Шина уравнивания потенциалов с пластиковой опорой 1809 от OBO BETTERMANN предназначена для безопасного соединения различных металлических элементов в системе уравнивания потенциалов - как в электроустановках, так и в системах молниезащиты. Артикул 1809 обеспечивает надёжную коммутацию множества проводников в одном корпусе, сохраняя доступность для проверки и обслуживания.

Назначение и область применения

Шина 1809 используется для выполнения требований норм DIN VDE 0100-410, DIN VDE 0100-540 и DIN VDE 0185-305. Применяется в зданиях для:

• Уравнивания потенциалов между металлическими частями (трубы, каркасы, экраны, арматура)
• Подключения к системе молниезащиты (способна выдерживать импульс тока до 100 кА)
• Соединения заземляющих проводников в распределительных щитах, лифтовых shafts, насосных станциях

Подходит для промышленных объектов, жилых домов, больниц, школ - там, где требуется высокая надёжность и контроль за состоянием соединений.

Технические характеристики

• Материал контактной шины: Латунь, никелированная - обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Основание и крышка: Полистирол, серого цвета - изолирует шину от поверхности монтажа, предотвращает случайные замыкания
• Клеммы и болты: Гальванически оцинкованная сталь - устойчивы к коррозии, совместимы с медными и алюминиевыми проводниками
• Количество подключений:
  • 7 точек для жестких проводников до 25 мм2
  • 1 точка для плоской ленты до 30 мм
  • 1 точка для круглого провода диаметром 8–10 мм
• Изоляция: Да - благодаря пластиковому основанию и крышке
• Тип монтажа: Поверхностный - крепится на стену, щит или панель
• Выдерживаемый ток молнии: 100 кА (10/350 мкс) - соответствует требованиям класса I молниезащиты
• Цвет: Серый - сочетается с большинством типовых щитов и коробок

Совместимость и монтаж

Шина 1809 монтируется на любую вертикальную или горизонтальную поверхность с помощью крепёжных отверстий в основе. Для установки потребуются саморезы или дюбеля подходящего типа (не входят в комплект).

При подключении:

• Жесткие проводники до 25 мм2 вставляются в клеммы с винтом - затягиваются отвёрткой
• Круглые провода 8–10 мм фиксируются в специальной клемме с зажимом
• Плоский проводник (лента) до 30 мм вводится в отдельный зажим - важно соблюдать ориентацию

Крышка плотно закрывается и фиксируется - позволяет осмотреть все соединения без демонтажа. Открытый доступ к клеммам упрощает тестирование сопротивления и диагностику.

Безопасность и стандарты

Шина 1809 соответствует следующим европейским стандартам:

• DIN VDE 0100-410 - уравнивание потенциалов в электроустановках
• DIN VDE 0100-540 - заземление и защитные проводники
• DIN VDE 0185-305 - системы молниезащиты

Никелирование контактов снижает риск окисления, а гальваническое цинкование клемм повышает долговечность в условиях повышенной влажности. Конструкция исключает возможность случайного прикосновения к токоведущим частям при закрытой крышке.

Преимущества

• Один корпус вместо нескольких отдельных клемм - экономия места и времени при монтаже
• Закрытая конструкция с крышкой - защита от внешних воздействий и постороннего вмешательства
• Чёткое разделение типов подключений - минимизация ошибок при сборке
• Высокая пропускная способность по току молнии - подходит даже для объектов с высоким уровнем риска
• Серый цвет и компактные размеры - легко интегрируется в существующие решения

Ограничения применения

• Не предназначен для подключения проводников более 25 мм2 - использование крупных жил приведёт к перегреву и выходу из строя
• Не рассчитана на внутреннюю установку в герметичных средах - материал корпуса не является взрывозащищённым
• Не рекомендуется использовать в местах постоянного механического воздействия - удары могут треснуть пластиковую основу
• Не применяется в качестве главной заземляющей шины в распределительном устройстве - только как вторичная шина уравнивания

Примеры использования

• Подключение всех трубопроводов (вода, газ, отопление) к контуру заземления в многоэтажном доме
• Соединение металлических рам дверей и окон с системой молниезащиты в офисном здании
• Фиксация заземляющего проводника от антенны, вентиляционного канала и бронированного кабеля в щите этажа
• Устройство точки уравнивания в котельной, где есть множество металлических поверхностей и высокая влажность

Практические советы

• Перед монтажом проверьте, что все проводники имеют одинаковый тип изоляции и не повреждены - особенно важны для токов молнии
• При использовании многожильных проводов используйте наконечники - они обеспечивают лучший контакт и предотвращают выпадение жил
• При подключении плоской ленты убедитесь, что она полностью вошла в зажим - недостаточное прилегание увеличивает сопротивление
• Проверяйте момент затяжки винтов - переусердствовать нельзя, чтобы не повредить латунную шину; достаточно усилия, при котором винт перестаёт вращаться свободно
• После монтажа проведите измерение сопротивления связи - должно быть менее 0,1 Ом
• При необходимости замены или модификации - можно открыть крышку без полного демонтажа шины 1809
