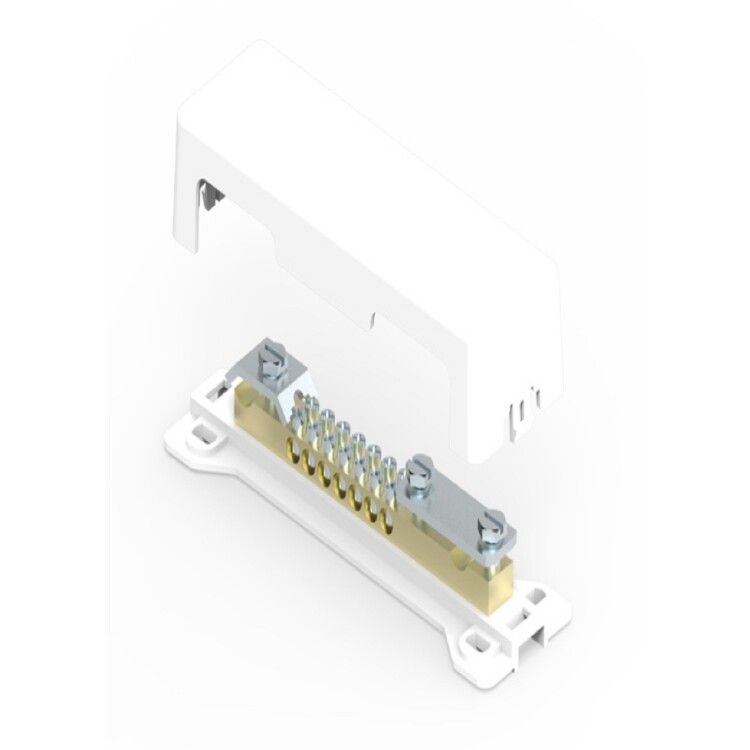

Шина уравнивания потенциалов 10х4-25кв.мм 1х50кв.мм 1х4х30мм с пласт. опорой DKC NE1001 ДКС

Шина уравнивания потенциалов DKC Jupiter (артикул ne1001) — это надёжный элемент системы выравнивания потенциалов, предназначенная для безопасного соединения множества металлических компонентов с основным контуром заземления. Латунная шина с пластиковой опорой обеспечивает прочное и долговечное подключение даже в условиях повышенной влажности и механических нагрузок.

Назначение и область применения

Шина уравнивания потенциалов DKC Jupiter используется для соединения всех открытых токоведущих частей — трубопроводов, каркасов оборудования, металлических конструкций — с главной системой уравнивания потенциалов. Это снижает риск поражения электрическим током и предотвращает возникновение опасных напряжений между различными металлическими элементами. Применяется в жилых, общественных и промышленных объектах: в котельных, лифтовых shafts, бассейнах, медицинских учреждениях, на производствах с оборудованием на базе переменного тока.

Технические характеристики

• Количество подключений: 10 точек для круглых проводников (4–25 мм²); 1 точка для плоского проводника 30×4 мм; 1 точка для круглого проводника диаметром до 8 мм (эквивалент ~50 мм²).
• Материал шины: Латунь, никелированная поверхность — повышает коррозионную стойкость и проводимость.
• Материал клемм: Нержавеющая сталь с гальваническим цинковым покрытием — защищает от окисления, сохраняет надёжность контакта.
• Изолятор: Пластиковая опора — обеспечивает изоляцию от заземляемой конструкции, исключает случайные замыкания.
• Конструкция: Поверхностный монтаж, фиксированная установка — не требует углубления в стену.
• Цвет: Серый — соответствует стандартному цветовому решению для распределительных устройств.

Совместимость и монтаж

Шина уравнивания потенциалов DKC Jupiter совместима с медными и алюминиевыми проводниками, соответствующими указанным сечениям. Для монтажа используются саморезы или дюбеля через отверстия в пластиковом корпусе. Каждая клемма затягивается отвёрткой — момент затяжки не регламентирован, но следует избегать перегрузки. Установка возможна на вертикальные и горизонтальные поверхности. Обязательно соблюдайте минимальный зазор между шиной и другими токоведущими элементами — не менее 20 мм.

Безопасность и стандарты

Шина уравнивания потенциалов DKC Jupiter соответствует требованиям ГОСТ Р 50571.5.54 и МЭК 60364-5-54 для систем уравнивания потенциалов. Защита IP20 обеспечивает безопасность от доступа пальцев к токоведущим частям. Никелирование и цинкование соответствуют нормам по электрохимической совместимости материалов.

Преимущества

• Высокая плотность подключений — 10 точек для проводников 4–25 мм² позволяют экономить место в щитах и распределительных камерах.
• Универсальный вход — одна клемма принимает как одиночный проводник 50 мм², так и несколько меньших сечений.
• Стабильный контакт благодаря латуни и никелированию — минимизирует нагрев и окисление при длительной эксплуатации.
• Пластиковая опора снижает риск создания паразитных контуров заземления.

Ограничения применения

• Не предназначена для подключения проводников сечением более 25 мм² (кроме одной точки 50 мм²).
• Не рекомендуется использовать в средах с постоянным воздействием агрессивных химических веществ — хотя материал устойчив, цинковое покрытие может разрушаться при длительном контакте с кислотами или щелочами.
• Запрещено применять в качестве основной шины заземления — только как часть системы уравнивания потенциалов.
• Не допускается использование в условиях температур ниже -25°C — пластиковая опора теряет эластичность.

Примеры использования

• Подключение всех металлических труб в санузле к главной шине заземления.
• Соединение корпусов насосов, вентиляционных каналов и радиаторов в котельной.
• Формирование единого контура уравнивания в бассейне — все металлические лестницы, ограждения и освещение подключаются к этой шине.
• Интеграция в распределительный щит многоквартирного дома для защиты от скачков потенциала.

Практические советы

• Перед монтажом проверьте соответствие сечения провода — используйте калибратор или штангенциркуль, особенно для многожильных проводов.
• При подключении нескольких проводников в одну клемму — убедитесь, что они одинакового материала и сечения, чтобы избежать гальванопары.
• После сборки протестируйте целостность цепи тестером — сопротивление между шиной и заземляющим контуром должно быть менее 0,1 Ом.
• При использовании в сырых помещениях — периодически осматривайте клеммы на наличие белого налёта (коррозии цинка) — при необходимости замените.
• Артикул ne1001 — это серия Jupiter от DKC, которая совместима с другими изделиями этой линейки — можно комбинировать с аналогичными шинами для масштабирования системы.
