Шина уравнивания потенциалов, латунь(1809) | 5015073_V1 OBO Bettermann

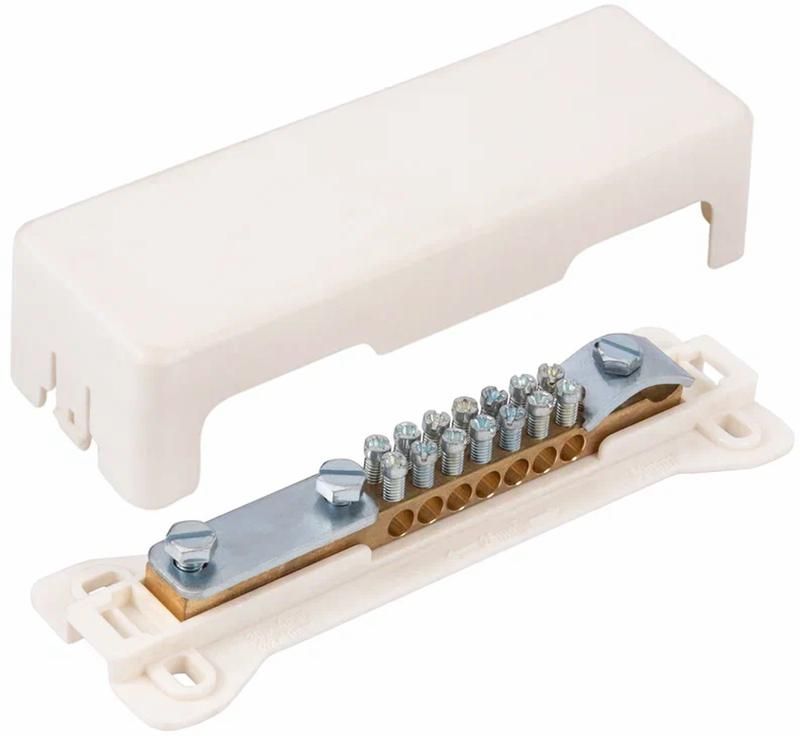

Шина уравнивания потенциалов OBO BETTERMANN с артикулом 1809 и 5015073_v1 предназначена для безопасного соединения металлических элементов в электроустановках, предотвращая возникновение опасных напряжений между разными частями системы. Латунная контактная пластина обеспечивает надёжную проводимость, а полистирольная опора и крышка защищают внутренние компоненты от внешних воздействий.

Назначение и область применения

Шина уравнивания потенциалов используется для создания равнопотенциальной зоны в электрических установках. Это необходимо для защиты людей от поражения током при случайном контакте с одновременно прикоснувшимися к различным металлическим объектам - например, трубам, корпусам оборудования, арматуре бетона.

Подходит для:

• Электроустановок жилых, общественных и промышленных зданий;
• Молниезащитных систем по требованиям DIN VDE 0185-305;
• Объектов с высокими требованиями к безопасности - больницы, химические производства, серверные комнаты.

Технические характеристики

• Материал контактной пластины: никелированная латунь - обеспечивает хорошую проводимость и устойчивость к коррозии;
• Корпус: опора и крышка из серого полистирола - легкий, не проводящий материал, устойчивый к механическим нагрузкам;
• Крышка: возможность пломбирования - позволяет запечатывать шину после монтажа для предотвращения несанкционированного доступа;
• Болты и перемычки: изготовлены из материалов, совместимых с латунью, обеспечивают долговечный электрический контакт;
• Соответствие стандартам: ГОСТ 50571.3-2009 / ГОСТ Р 50571.5.54-2013, DIN VDE 0185-305.

Совместимость и монтаж

Шина уравнивания потенциалов OBO BETTERMANN 1809 и 5015073_v1 рассчитана на крепление на DIN-рейку или прямо на поверхность. Для подключения используются болтовые зажимы - можно присоединить многожильные и одножильные провода различных сечений. Крышка открывается для доступа к контактам, затем фиксируется и может быть запломбирована.

Рекомендуется использовать с медными или алюминиевыми проводниками соответствующего сечения, указанными в проектной документации. Убедитесь, что площадь контакта полностью закрывается гайкой - это гарантирует минимальное переходное сопротивление.

Безопасность и стандарты

Изделие соответствует обязательным нормам РФ и Европы:

• ГОСТ 50571.3-2009 - требования к защите от поражения электрическим током;
• ГОСТ Р 50571.5.54-2013 - правила выбора и монтажа защитных проводников и шин уравнивания потенциалов;
• DIN VDE 0185-305 - спецификация для молниезащитных систем, включая уравнивание потенциалов.

Пломбируемая крышка соответствует требованиям контроля целостности системы, что важно для аудита и проверок Энергонадзора.

Преимущества

• Никелированная латунь - более устойчива к окислению, чем обычные материалы, сохраняет проводимость десятилетиями;
• Полистирольный корпус - не проводит ток, не нагревается, не требует дополнительной изоляции;
• Пломбировка - исключает риск самовольного вмешательства, повышает уровень ответственности при обслуживании;
• Универсальность - подходит как для основного уравнивания, так и для молниезащиты.

Ограничения применения

Не предназначен для:

• Прямого подключения к источникам тока высокого напряжения (>1000 В переменного тока);
• Использования во взрывоопасных средах без дополнительной защиты;
• Монтажа вне помещений без герметичного кожуха - полистирол не выдерживает длительного UV-облучения и экстремальных температур ниже -30C.

Примеры использования

• Подключение всех металлических трубопроводов (вода, газ, отопление) к главному контуру заземления в многоэтажном доме;
• Связка корпусов станков, рам конвейеров и заземляющего проводника на заводе;
• Уравнивание потенциалов между антенной, кровельной конструкцией и системой молниезащиты на административном здании.

Практические советы

• Перед монтажом проверьте, чтобы все соединяемые элементы были очищены от краски, ржавчины и изоляции - плохой контакт снижает эффективность всей системы;
• Используйте торцевые ключи с ограничителем момента - перетягивание болтов может повредить латунную пластину;
• После установки обязательно запломбируйте крышку - это требуется по правилам ПУЭ и является частью приемки работ;
• При замене старой шины - не забудьте сверить сечение проводников с новой моделью. Шина OBO BETTERMANN 1809 и 5015073_v1 поддерживает стандартные сечения до 50 мм2.
