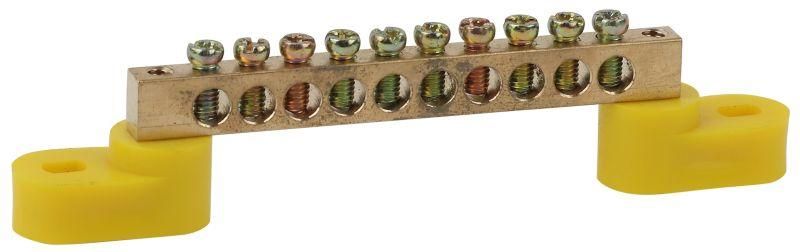

Шина PE "земля" на двух угловых изоляторах ШНИ-6х9-10-У2-Желтый (10/250/9000) NO-222-110-1 | Б0044159 ЭРА

Шина заземления PE на двух угловых изоляторах ШНИ-6х9-10-У2 желтого цвета от ЭРА обеспечивает надёжное заземление в распределительных устройствах. Латунная шина с изоляцией и 10 контактами подходит для монтажа в щитах с ограниченным пространством, особенно где важна безопасность и компактность.

Назначение и область применения

Шина заземления PE на двух угловых изоляторах ШНИ-6х9-10-У2 желтого цвета используется для создания единой точки заземления в электрических щитах. Каждый из 10 контактов позволяет подключить один защитный проводник — например, от оборудования, автоматических выключателей или УЗО. Применяется в промышленных, коммерческих и жилых объектах: в щитах управления, на производстве, в системах освещения, на насосных станциях и других местах, где требуется надёжное заземление.

Технические характеристики

• Материал: латунь — устойчив к коррозии, хорошо проводит ток, сохраняет форму при затяжке болтов.
• Номинальный ток: 100 А — способна выдерживать длительную нагрузку до этого значения без перегрева.
• Сечение подключаемого провода: 10–25 мм² — совместима с медными и алюминиевыми проводами указанного сечения.
• Толщина шины: 9 мм — достаточна для механической прочности и тепловой стабильности.
• Рабочее напряжение: 380 В — рассчитана на использование в сетях до 380 В переменного тока.
• Количество контактов: 10 — каждый имеет отдельный зажим для подключения провода.
• Просвет от задней панели: 14 мм — минимальное расстояние между шиной и стенкой щита, важно при установке в плотном корпусе.
• Поверхность контакта: необработанная — требует правильной затяжки, чтобы избежать окисления и нагрева.
• Изоляция: да — шина смонтирована на два угловых изолятора из самозатухающего пластика, предотвращает случайные замыкания на корпус.

Совместимость и монтаж

Шина заземления PE на двух угловых изоляторах ШНИ-6х9-10-У2 желтого цвета крепится к DIN-рейке или прямо к металлической панели через отверстия в основании изоляторов. Для монтажа используйте болты M6 или аналогичные, соответствующие толщине шины (9 мм). Обязательно соблюдайте просвет в 14 мм — иначе шина может касаться задней стенки щита, что нарушит изоляцию. Подключение проводов выполняется гаечными ключами; момент затяжки — не более 1,5 Н·м, чтобы не повредить резьбу. Не допускается использовать провода меньше 10 мм² — они плохо фиксируются и рискуют выпасть.

Безопасность и стандарты

Шина выполнена в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-7-1. Материал изолятора — самозатухающий пластик, что снижает риск распространения пламени при аварийном перегреве. Жёлтый цвет соответствует нормам маркировки заземляющих проводников (PE). Изоляция защищает от случайного прикосновения к токоведущим частям даже при открытых щитах.

Преимущества

• Высокая надёжность благодаря латунной шине — долговечнее стали и меди в условиях влажности.
• Угловые изоляторы позволяют экономить место в щите — шина занимает минимум горизонтального пространства.
• 10 контактов обеспечивают масштабируемость — можно подключить сразу несколько устройств без переходников.
• Изоляция исключает необходимость в дополнительных изолирующих планках или термоусадке.
• Жёлтый цвет упрощает визуальный контроль и соответствие стандартам безопасности.

Ограничения применения

• Не предназначен для работы при температуре выше +60 °C — возможна деформация изолятора.
• Не рекомендуется для постоянного воздействия воды или химически активных сред — хотя латунь устойчива, изолятор не является герметичным.
• Не подходит для подключения проводов сечением менее 10 мм² — контакт будет слабым, есть риск перегрева.
• Не применяется в цепях постоянного тока свыше 380 В — спецификация рассчитана только на переменный ток.
• Не следует использовать в качестве фазной или нулевой шины — только для PE (защитного заземления).

Примеры использования

• Подключение защитных проводников от 10 автоматических выключателей в распределительном щите жилого дома.
• Объединение заземляющих проводов от станков на производственной линии.
• Формирование общей точки заземления в щите управления лифтом или HVAC-системой.
• Монтаж в щитах с малым внутренним объёмом — благодаря угловому расположению изоляторов шина не выступает далеко назад.

Практические советы

• Перед монтажом проверьте, что все провода имеют сечение 10–25 мм² — меньшие нельзя использовать без адаптеров.
• После затяжки каждого контакта потяните провод — он не должен двигаться. Это гарантирует хороший контакт.
• Если щит выполнен из металла, обязательно убедитесь, что шина не касается его задней стенки — просвет 14 мм обязателен.
• Для долговечности периодически проверяйте затяжку контактов — особенно после первых месяцев эксплуатации.
• Артикул б0044159 от ЭРА совпадает с серийным продуктом — при закупке нескольких единиц заказывайте именно этот артикул для однородности.
