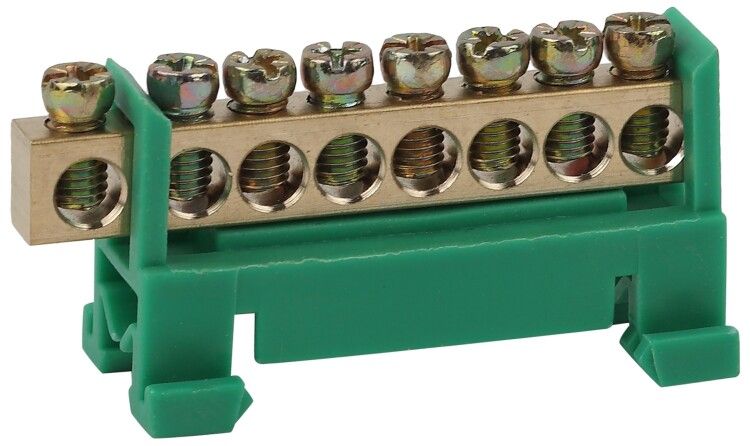

Шина PE "Земля" в изоляторе типа стойка ШНИ 6х9-8-Д-Зеленый (5/200/7200) NO-222-79-1 | Б0044128 ЭРА

Шина заземления PE в изоляторе типа стойка ШНИ 6х9-8-Д Зеленый, серия ЭРА, NO-222-79-1 обеспечивает надёжное соединение защитного провода PE в распределительных щитах. Продукт сочетает прочную латунную шину, изолированную от корпуса, с удобным креплением на DIN-рейку — идеально для сборки автоматических систем защиты.

Назначение и область применения

Шина заземления ШНИ 6х9-8-Д Зеленый, серия ЭРА, NO-222-79-1 используется для организации системы защитного заземления (PE) в электрических щитах. Подходит для подключения нескольких заземляющих проводников к одному точечному контуру. Применяется в бытовых, промышленных и коммерческих установках: в щитах жилых домов, на производстве, в офисах, где требуется централизованное заземление оборудования.

Технические характеристики

• Тип: шина заземления PE с изоляцией
• Материал контактной части: латунь
• Толщина шины: 9 мм
• Количество контактов: 8
• Сечение подключаемого проводника: до 10 мм²
• Номинальный ток: 100 А
• Рабочее напряжение: 380 В
• Способ монтажа: крепление на DIN-рейку
• Просвет между шиной и задней стенкой щита: 12 мм
• Цвет: зелёный (стандарт для PE-проводников)
• Изоляция: самозатухающий пластик
• Поверхность контактов: необработанная — обеспечивает хорошую механическую удерживаемость провода

Совместимость и монтаж

Шина заземления ШНИ 6х9-8-Д Зеленый, серия ЭРА, NO-222-79-1 совместима со всеми типами DIN-реек шириной 35 мм, соответствующих стандарту EN 60715. Устанавливается защёлкиванием — без инструментов. Для подключения проводов используйте клеммники с наконечниками или оголённые концы, затянутые винтом моментом до 0,5 Н·м. Обязательно проверьте, чтобы изоляция провода не попала под контакт — это снижает надёжность соединения. Просвет в 12 мм позволяет монтировать шину даже в компактных щитах с плотной внутренней начинкой.

Безопасность и стандарты

Изделие выполнено из материалов, соответствующих требованиям безопасности для электроустановок. Самозатухающий пластик изолятора предотвращает распространение пламени при перегреве. Латунная шина обеспечивает стабильную проводимость и устойчивость к окислению. Соответствует ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств коммутационных и соединительных элементов.

Преимущества

• Удобный монтаж на DIN-рейку — экономит время при сборке щита
• Высокая теплостойкость материала — выдерживает длительные нагрузки до 100 А
• Чёткая цветовая маркировка (зелёный) исключает путаницу с N-шиной
• 8 контактов позволяют подключить сразу несколько групп оборудования
• Изоляция предотвращает случайные замыкания на корпус щита
• Необработанная поверхность контактов повышает надёжность зажима без дополнительных покрытий

Ограничения применения

• Не предназначен для подключения проводников сечением более 10 мм² — возможен перегрев и ослабление контакта
• Не рассчитана на переменные токи выше 100 А — превышение может вызвать оплавление контактов
• Запрещено использовать в условиях постоянного воздействия открытого огня или химически активных сред
• Не рекомендуется применять в помещениях с уровнем запылённости выше IP54 без дополнительной защиты
• Просвет 12 мм требует минимального свободного места за щитом — не подходит для очень тесных корпусов

Примеры использования

• Подключение заземляющих проводов от всех розеток в этажном щите многоквартирного дома
• Объединение защитных проводников от станков, насосов и освещения на промышленной линии
• Центральная точка заземления в щите управления конвейерной системой
• Финальный этап сборки щита после установки автоматов и УЗО — для завершения цепи PE

Практические советы

• Перед монтажом проверьте соответствие сечения провода — 10 мм² максимум; для медных проводов 16 мм² используйте другую модель
• Не затягивайте винты слишком сильно — латунь мягче стали, есть риск срезать резьбу
• При использовании в сыром помещении (например, в подвале) дополнительно герметизируйте входы проводов термоусадкой
• После монтажа проверьте все контакты тестером на отсутствие переходного сопротивления
• Шина ШНИ 6х9-8-Д Зеленый, серия ЭРА, NO-222-79-1 легко заменяется — просто отсоедините провода и снимите её с рейки
