Шина ПМЛ16 0,8 м с наконечником | UZMA-PML16-800JG IEK

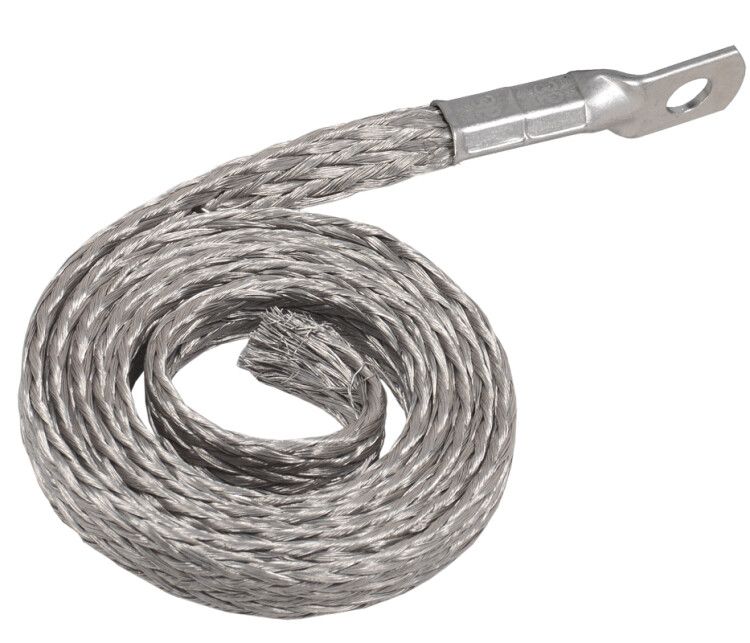

Шина ПМЛ16 0,8 м с наконечником от IEK — это надёжный элемент для организации заземления в кабельных соединениях, особенно в концевых и соединительных муфтах. Медная плоская шина с лужёным покрытием и готовыми наконечниками обеспечивает долговечное и безопасное соединение без дополнительной подготовки.

Назначение и область применения

Шина ПМЛ16 0,8 м с наконечником используется для вывода заземляющего проводника от оболочки или брони кабеля в концевых муфтах, а также для создания перемычки между частями соединительной муфты. Применяется в силовых кабельных сетях напряжением до 10 кВ, где требуется надёжное и постоянное заземление металлических элементов.

Технические характеристики

• Сечение проводника: 16 мм² — соответствует требованиям для тока утечки и замыкания на землю в средних и высоких напряжениях
• Материал: медная плоская шина с лужёным покрытием — повышает коррозионную стойкость и снижает контактное сопротивление
• Длина: 0,8 м — оптимальна для компактного монтажа внутри муфт
• Температурный диапазон: от -60 до +80 °C — работает в суровых условиях, включая холодные регионы и нагреваемые камеры
• Климатическое исполнение: УХЛ1 — рассчитана на работу в умеренном и холодном климате с повышенной влажностью
• Срок службы: 30 лет — гарантирует длительную эксплуатацию без замены
• Затягивающееся соединение — позволяет фиксировать шину болтовым соединением без потери контакта
• Соединительная муфта и соединительные колодки — уже встроены, не требуют дополнительных деталей
• Плетёная конструкция — обеспечивает гибкость и устойчивость к механическим нагрузкам
• Просверлено для наконечников — готово к быстрому подключению к клеммам и зажимам

Совместимость и монтаж

Шина ПМЛ16 0,8 м с наконечником совместима с большинством типов кабельных концевых и соединительных муфт, в том числе от IEK. Наконечники уже установлены — достаточно зачистить изоляцию кабеля и закрепить шину на заземляющей шине или корпусе муфты. Для монтажа используйте стандартные инструменты: ключи на 10–12 мм. Посадочные отверстия просверлены точно под M6/M8 болты. Не требует сварки или пайки.

Безопасность и стандарты

Шина ПМЛ16 0,8 м с наконечником соответствует требованиям ГОСТ Р 50571 и ПУЭ для систем заземления. Лужёная медь исключает окисление, что снижает риск перегрева и возгорания. Конструкция не содержит горючих материалов. Климатическое исполнение УХЛ1 подтверждает соответствие условиям эксплуатации в помещениях с повышенной влажностью и перепадами температур.

Преимущества

• Готовая к установке — не нужно резать, гнуть или делать наконечники самостоятельно
• Высокая надёжность контакта благодаря затягивающемуся соединению и лужёной меди
• Уменьшает время монтажа на 40–60% по сравнению с самостоятельной сборкой заземляющих перемычек
• Не требует периодического обслуживания — срок службы 30 лет
• Плетёная форма предотвращает трещины при изгибе и вибрации

Ограничения применения

• Не предназначен для использования вне кабельных муфт — не является основной заземляющей шиной распределительного устройства
• Не рекомендуется применять в местах с постоянными ударными нагрузками — хотя плетёная конструкция прочна, она не заменяет жёсткий стальной профиль
• Не подходит для переменного тока выше 10 кВ без согласования с проектом — максимальная мощность зависит от системы, в которую встраивается
• Не использовать в агрессивных химических средах — лужёная медь устойчива, но не к кислотам и щелочам

Примеры использования

• Подключение заземления брони кабеля в концевой муфте типа КМГ-10/16
• Создание перемычки между двумя половинами соединительной муфты КСМ-10
• Заземление экрана в кабельных ответвительных коробках
• Обеспечение равнопотенциальности в подземных кабельных переходах

Практические советы

• Перед монтажом проверьте, чтобы отверстия в шине совпадали с отверстиями в корпусе муфты — допуск по центровке ±1 мм
• Затягивайте болты усилием 1,5–2,5 Н·м — переусиливать нельзя, чтобы не деформировать плоскую шину
• При использовании в сыром помещении дополнительно смажьте места соединений антикоррозийной пастой (например, LITOL)
• Артикул uzma-pml16-800jg — всегда заказывайте с запасом (+10%) при крупных объектах, так как длина 0,8 м не всегда достаточна для сложных маршрутов
• Не путайте с шинами ПМЛ для внутренней проводки — эта модель предназначена исключительно для кабельных муфт
