Провод заземления ПМЛ 16-800 НК | 81221 КВТ

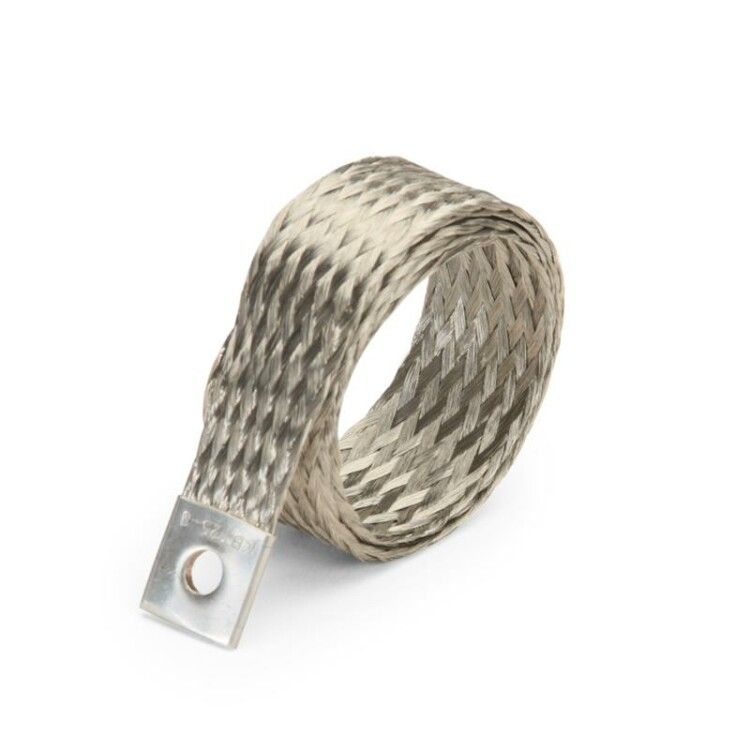

Провод заземления ПМЛ 16-800 НК от КВТ - это готовое решение для надёжного заземления в кабельных соединениях, особенно в термоусаживаемых и соединительных муфтах. Артикул 81221 сочетает высокую гибкость, плоскую форму и встроенные элементы крепления, что ускоряет монтаж и снижает риск ошибок.

Назначение и область применения

Провод заземления ПМЛ 16-800 НК предназначен для создания отводов заземления в концевых термоусаживаемых муфтах и формирования перемычек между элементами в соединительных муфтах. Подходит для кабелей до 10 кВ, где требуется надёжный и компактный заземляющий контур. Часто применяется при ремонте и монтаже силовых кабелей в распределительных устройствах, подстанциях, кабельных колодцах и на промышленных объектах.

Технические характеристики

• Номинальное сечение проводника: 16 мм2 - обеспечивает достаточную проводимость для токов замыкания на землю в сетях 10 кВ
• Материал проводника: медь марки М1, лужёная - повышает коррозионную стойкость и улучшает контакт при соединении
• Класс проводника: 6 (многопроволочная жила повышенной гибкости) - позволяет легко изгибать провод даже в ограниченном пространстве
• Форма проводника: плоская - уменьшает объём занимаемого места внутри муфты, исключает перегибы и перекручивания
• Плетёная конструкция: да - увеличивает долговечность и механическую прочность при многократных изгибающих нагрузках
• Затягивающееся соединение: да - позволяет фиксировать провод без дополнительных креплений
• Соединительная муфта: да - встроенная, предварительно смонтирована
• Соединительные колодки: да - обеспечивают быстрый и надёжный контакт с оборудованием
• Просверлено присоединение: да - возможность крепления болтом к заземляющим шинам или корпусам
• Номинальное напряжение: 10 кВ - соответствует требованиям для среднего напряжения
• Длина: 800 мм - оптимальна для большинства типовых муфт

Совместимость и монтаж

Провод заземления ПМЛ 16-800 НК совместим с большинством термоусаживаемых и холодножатых муфт для кабелей 6–10 кВ. На одном конце установлен плоский опрессованный наконечник, который точно повторяет форму провода - это исключает необходимость подгонки при установке. Присутствие просверленного отверстия позволяет закрепить провод болтом к заземляющей шине или корпусу оборудования. Установка выполняется в несколько этапов: зачистка, введение в муфту, фиксация через затягивающееся соединение и окончательное крепление на заземляющую шину. Лужёная поверхность не требует дополнительной обработки перед контактом.

Безопасность и стандарты

Изделие соответствует требованиям к заземляющим проводникам для кабельных систем напряжением до 10 кВ. Материал меди М1 и электролитическое лужение обеспечивают соответствие ГОСТ 4594 и IEC 60502. Конструкция исключает самопроизвольное выпадение провода из муфты, что повышает безопасность при эксплуатации.

Преимущества

• Готовый к монтажу - не требует самостоятельной сборки наконечников или резки по длине
• Высокая гибкость благодаря тонким проволокам и плоской форме - легко помещается в плотные пространства муфт
• Удобный плоский наконечник - минимизирует риск повреждения изоляции при затяжке
• Встроенные соединительные элементы - экономят время и снижают вероятность брака
• Лужёная медь - устойчива к окислению, сохраняет хорошую проводимость даже в условиях повышенной влажности

Ограничения применения

• Не предназначена для прямого подключения к воздушным линиям - используется только внутри кабельных муфт
• Работает только в рамках системы с номиналом до 10 кВ; для более высоких напряжений требуются другие решения
• Не рекомендуется использовать в качестве основного заземляющего провода вне муфтовых соединений - недостаточно механической прочности для открытой прокладки
• Длина 800 мм может быть недостаточной для нестандартных муфт - проверьте габариты перед заказом

Примеры использования

• Заземление в концевой термоусаживаемой муфте кабеля 10 кВ с бумажной изоляцией
• Перемычка между экранами двух кабелей в соединительной муфте типа СК-10
• Подключение заземляющего провода к металлическому корпусу распределительного щита через просверленное отверстие
• Монтаж в кабельных колодцах на промышленных предприятиях с высокой влажностью

Практические советы

• Перед монтажом убедитесь, что внутренний диаметр муфты позволяет свободно поместить провод ПМЛ 16-800 НК - плоская форма требует меньше радиуса изгиба, чем круглая
• Не используйте инструменты с острыми кромками при работе с проводом - можно повредить лужёное покрытие
• Проверьте качество опрессовки наконечника: он должен плотно прилегать к проводу без люфта
• Если требуется удлинение - используйте только аналогичные провода с такой же конструкцией и сечением
• Артикул 81221 - это единственный вариант в серии с индексом «НК». Для других длин или без наконечника выбирайте модели без этого суффикса
