Провод заземления ПМЛ 16-600 НК | 81220 КВТ

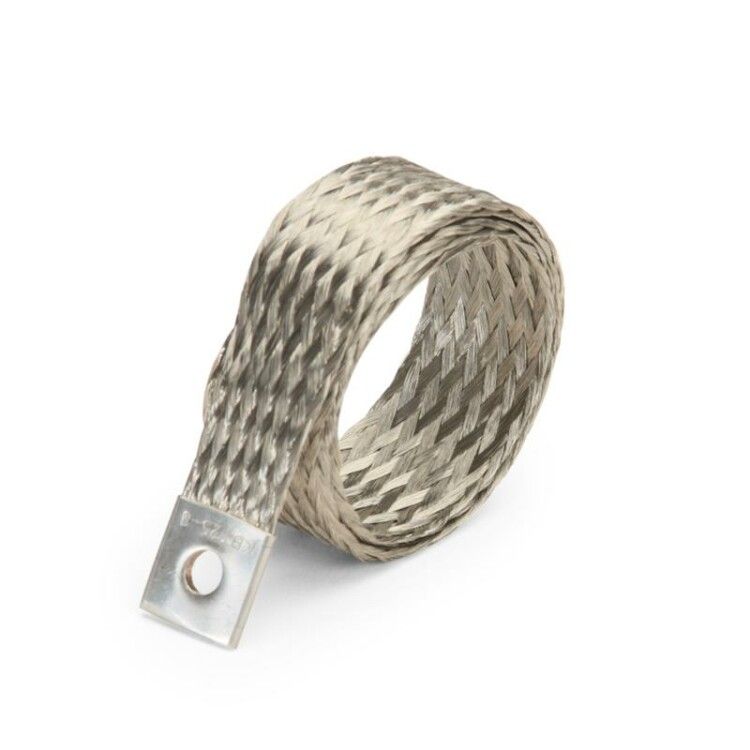

Провод заземления ПМЛ 16-600 НК от КВТ - это готовое решение для надёжного заземления в кабельных соединениях, особенно в термоусаживаемых и соединительных муфтах. Его плоская многожильная конструкция, лужёная медь и встроенный наконечник делают этот провод удобным для быстрой установки без дополнительной подготовки.

Назначение и область применения

Провод заземления ПМЛ 16-600 НК предназначен для создания заземляющих перемычек внутри кабельных муфт - как в концевых, так и в соединительных. Он используется там, где требуется надёжный и компактный отвод заземления, например, при монтаже силовых кабелей до 10 кВ. Подходит для распределительных устройств, кабельных ответвлений, подстанций и других объектов энергетической инфраструктуры.

Технические характеристики

• Сечение проводника: 16 мм2 - обеспечивает достаточную проводимость для токов утечки и аварийных токов замыкания
• Номинальное напряжение: 10 кВ - соответствует классу изоляции кабелей высокого напряжения
• Материал проводника: медь марки М1 с электролитическим лужением - улучшает антикоррозийные свойства и контактную способность
• Класс проводника: 6 (многопроволочная жила повышенной гибкости) - позволяет легко изгибать провод даже в ограниченном пространстве
• Форма проводника: плоская - снижает объём при укладке в муфте, исключает перегибы и перепутывание
• Плетёная конструкция: да - повышает механическую прочность и долговечность
• Затягивающееся соединение: да - гарантирует плотный контакт при фиксации болтом
• Соединительная муфта: да - встроенная, уже опрессована
• Соединительные колодки: да - совместима с типовыми клеммными площадками
• Просверлено присоединение: да - есть отверстие для крепления болтом M6–M8
• Длина: 600 мм - оптимальна для большинства стандартных муфт

Совместимость и монтаж

Провод заземления ПМЛ 16-600 НК уже оснащён опрессованным плоским наконечником на одном конце - это исключает необходимость в самостоятельной обжимке. Для монтажа достаточно:

• Разместить провод в зазоре между изоляцией кабеля и корпусом муфты
• Зафиксировать наконечник болтом на заземляющей шине или металлическом кожухе
• Убедиться, что второй конец провода плотно прилегает к экрану или броне кабеля (при необходимости - использовать клемму или хомутик)

Плоская форма провода позволяет уложить его вплотную к поверхности, не занимая лишнего места. Учитывайте, что длина 600 мм рассчитана на стандартные муфты; для нестандартных решений может потребоваться удлинение.

Безопасность и стандарты

Провод заземления ПМЛ 16-600 НК соответствует требованиям к заземляющим проводникам для кабельных соединений напряжением до 10 кВ. Лужёная медь обеспечивает устойчивость к окислению, а плоская конструкция минимизирует риск повреждения при сборке. Применяется в соответствии с ПУЭ и ГОСТ Р 50571.5.54.

Преимущества

• Готов к монтажу - наконечник уже установлен, не требует обжима
• Высокая гибкость благодаря классу 6 и тонким проволокам - легко умещается в плотных муфтах
• Плоская форма - не перегибается, не спутывается, не создаёт давление на изоляцию
• Лужёная медь - защищена от коррозии, сохраняет хорошую проводимость даже во влажной среде
• Интегрированные клеммы и просверленное отверстие - обеспечивают надёжный контакт без дополнительных деталей

Ограничения применения

• Не предназначена для прямой прокладки по воздуху или в кабельных каналах - только внутри муфт
• Не рекомендуется использовать как основной заземляющий провод для оборудования - только как внутреннюю перемычку
• Длина 600 мм может быть недостаточной для крупных или нестандартных муфт - в таких случаях нужен удлинитель
• Не подходит для постоянного воздействия открытого огня или температур выше +90 C

Примеры использования

• Заземление экранирующего слоя в концевой термоусаживаемой муфте на кабеле 10 кВ
• Перемычка между броней двух кабелей в соединительной муфте
• Подключение заземляющего контакта к металлическому корпусу распределительной камеры через встроенную клемму
• Обеспечение контура заземления в герметичных кабельных переходах на подстанциях

Практические советы

• Проверьте перед монтажом, чтобы наконечник был плотно запрессован - при малейшей люфте замените провод
• При использовании в сыром помещении дополнительно смажьте место контакта токопроводящей пастой
• Не перегибайте провод резко - хотя он гибкий, частые изгибы под углом более 90° могут повредить жилы
• Для точного подбора: учитывайте посадочные размеры клемм - плоский наконечник рассчитан на болты M6–M8
• Провод ПМЛ 16-600 НК от КВТ - один из немногих вариантов, где всё сделано заранее: выбирайте его, когда важны скорость и надёжность, а не экономия на деталях
