Провод заземления ПЗ 16-300 | 59146 КВТ

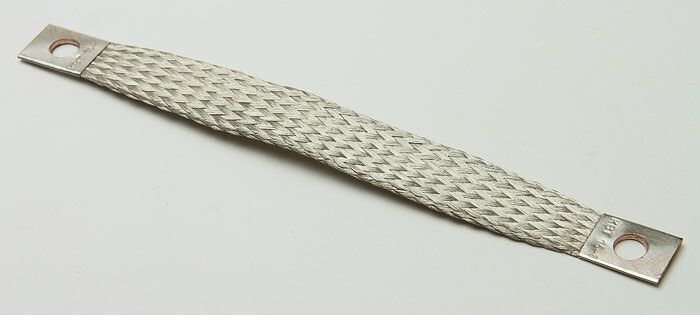

Провод заземления ПЗ 16-300 от Fortisflex и КВТ — это готовый шлейф из луженой медной плетёнки с наконечниками M8, предназначенный для надёжного заземления оборудования в подвижных объектах и стационарных установках. Артикул 59146 соответствует требованиям ТУ 3517-041-97284872-2011.

Назначение и область применения

Провод заземления ПЗ 16-300 используется для создания безопасного контура заземления между электрооборудованием и металлическими корпусами. Применяется в подвижном составе — автотранспорте, железнодорожных вагонах, тракторах, спецтехнике — где требуется устойчивое соединение при вибрациях и перепадах температур. Также подходит для стационарных систем: станков, щитов, конвейеров, сварочного оборудования.

Технические характеристики

• Сечение проводника: 16 мм² — обеспечивает пропускание значительных токов замыкания без перегрева
• Материал: медь марки М1, луженая — повышает коррозионную стойкость и снижает сопротивление контакта
• Форма: плоская — позволяет плотно прилегать к поверхностям, экономит место при монтаже
• Ширина: 17 мм — оптимальна для компактных пространств
• Плетёная конструкция: да — обеспечивает гибкость и устойчивость к механическим нагрузкам
• Номинальное напряжение: 1 кВ — допустимо применение в сетях до этого уровня
• Резьба наконечников: M8 — совместима с большинством стандартных болтовых соединений
• Тип изделия: шлейф с соединительной муфтой — готов к использованию без доработки
• Просверленные отверстия: есть — позволяют фиксировать наконечники на винты без дополнительных элементов
• Цвет: серый — визуально отличаем от других типов кабелей
• Нормативный документ: ТУ 3517-041-97284872-2011

Совместимость и монтаж

Провод заземления ПЗ 16-300 уже оснащён наконечниками с обеих сторон, что исключает необходимость обжима или резки. Для монтажа достаточно зачистить контактную поверхность, совместить отверстия с болтом M8 и затянуть моментом 1–1,5 Н·м. Учитывайте посадочный диаметр: отверстия рассчитаны именно под M8, другие размеры не подходят. Шлейф можно легко согнуть под нужным углом благодаря многоstrенговой плетёнке — не требует специальных инструментов.

Безопасность и стандарты

Изделие соответствует требованиям ТУ 3517-041-97284872-2011, регламентирующим изготовление заземляющих шлейфов для подвижного состава. Луженое покрытие предотвращает окисление меди, сохраняя низкое переходное сопротивление даже в условиях повышенной влажности, солевых брызг и перепадов температур. Это важно для соблюдения норм безопасности ГОСТ Р 50571 и ПУЭ при заземлении.

Преимущества

• Готовый к установке — не требует самостоятельного изготовления наконечников
• Высокая гибкость — выдерживает постоянные вибрации без трещин и обрывов
• Стабильный контакт — лужение минимизирует окисление и увеличивает срок службы соединения
• Плоская форма — не занимает лишнего места, легко фиксируется на рамах и корпусах
• Подтверждённая надёжность — применяется в транспортной и промышленной сферах с жесткими условиями эксплуатации

Ограничения применения

• Не предназначен для прокладки в открытом воздухе без защиты — не имеет внешней изоляции
• Не следует использовать в качестве силового кабеля — только для заземления
• Длина фиксирована — 300 мм; при необходимости другого размера требуется заказывать по индивидуальному запросу
• Наконечники только M8 — несовместим с другими размерами резьбы без адаптеров

Примеры использования

• Заземление двигателя на тракторе через корпус к раме
• Соединение металлического кожуха станка с заземляющей шиной
• Подключение экрана частотного преобразователя к корпусу щита
• Обеспечение электробезопасности в вагоне метро — связь между оборудованием и ходовой частью

Практические советы

• Перед установкой проверьте, чтобы поверхность контакта была чистой, без краски, ржавчины или масла — иначе снизится эффективность заземления
• Затягивайте наконечники равномерно, не переусердствуйте — перетяжка может деформировать лужёный слой
• При длительной эксплуатации в агрессивной среде периодически проверяйте состояние контактов — особенно в местах соединения с болтами
• Если нужна длина больше/меньше 300 мм — обращайтесь к поставщику: возможен выпуск на заказ с односторонним или двусторонним оконцеванием
