Провод заземления ПЗ 16-150 | 59144 КВТ

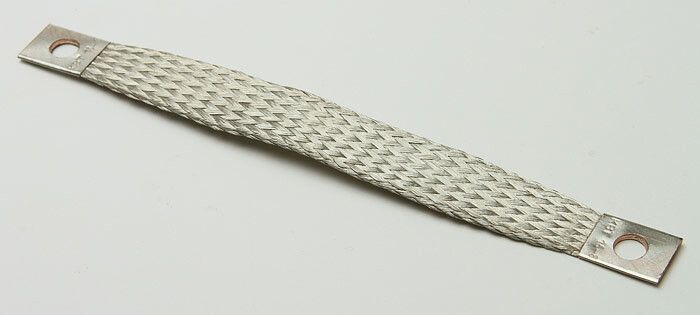

Провод заземления ПЗ 16-150 КВТ - это гибкий шлейф из луженой медной плетёнки с готовыми наконечниками M8, предназначенный для надёжного заземления оборудования в подвижных объектах и стационарных установках. Бренд КВТ и артикул 59144 указывают на серийное производство по собственному техническому регламенту.

Назначение и область применения

Провод заземления ПЗ 16-150 КВТ используется для создания безопасного контура заземления между электрооборудованием и металлическими корпусами. Применяется в подвижном составе - автотранспорте, железнодорожных вагонах, спецтехнике, где требуется устойчивое соединение при вибрациях и перепадах температур. Также подходит для стационарных систем: станков, щитов, конвейеров, где важна механическая прочность и антикоррозийная защищённость.

Технические характеристики

• Сечение проводника: 16 мм2 - обеспечивает пропускание значительных токов замыкания без перегрева
• Материал: медь марки М1, луженая - повышает проводимость и защищает от окисления
• Форма: плоская - позволяет плотно прилегать к поверхностям, экономит место при монтаже
• Ширина: 17 мм - оптимальна для прохода через узкие каналы и крепление на фланцах
• Плетёная конструкция: да - обеспечивает гибкость и устойчивость к изгибам
• Номинальное напряжение: 1 кВ - соответствует требованиям для сетей до 1000 В
• Резьба наконечника: M8 - совместима с большинством стандартных болтовых соединений
• Тип изделия: шлейф с соединительной муфтой - позволяет использовать как единый элемент без дополнительных переходников
• Просверленные отверстия: есть - для точного крепления к клеммным планкам и корпусам
• Цвет: серый - визуально отличаем от фазных и нулевых проводов
• Нормативный документ: ТУ 3517-041-97284872-2011 - внутренний стандарт производства КВТ

Совместимость и монтаж

Провод заземления ПЗ 16-150 КВТ имеет уже установленные наконечники M8 с просверленными отверстиями - достаточно просто закрепить его болтом на заземляемую поверхность. Учитывайте посадочный диаметр: отверстия рассчитаны под стандартные болты M8, не требуют доработки. Шлейф легко гнётся в любом направлении благодаря многослойной плетёнке, что упрощает прокладку в ограниченных пространствах. Соединительная муфта позволяет использовать изделие как цельный участок без разрывов. Для монтажа не нужны инструменты кроме отвёртки или ключа на 13 мм.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для заземляющих цепей в соответствии с ГОСТ Р 50571 и ПУЭ. Луженое покрытие предотвращает образование оксидов, снижает контактное сопротивление и исключает риск нагрева при протекании тока. Напряжение 1 кВ обеспечивает работу в сетях до 1000 В переменного тока, что покрывает большинство промышленных применений. Сертифицировано по ТУ 3517-041-97284872-2011 - спецификация, учитывающая условия эксплуатации в транспорте.

Преимущества

• Высокая гибкость благодаря плетёной конструкции - выдерживает многократные изгибы без потери целостности
• Защита от коррозии - лужение оловом и висмутом сохраняет проводимость даже во влажной среде
• Готовые наконечники - не требуют самостоятельной обжимки или сверления
• Плоская форма - компактна, не занимает лишнего места, легко фиксируется на рамах и панелях
• Стандартная длина 150 см - оптимальна для типичных расстояний между оборудованием и корпусом

Ограничения применения

Не предназначен для постоянного контакта с открытым огнём или высокотемпературными поверхностями выше +105 C. Не рекомендуется использовать в качестве силового провода - только для заземления. Длина 150 см является стандартной; при необходимости длиннее - требуется заказывать индивидуальное исполнение. Не подходит для внешней прокладки без защиты от механических повреждений - не имеет бронированной оболочки.

Примеры использования

• Подключение корпуса электродвигателя к раме трактора
• Заземление панели управления в железнодорожном вагоне
• Связь между металлическим кожухом частотного преобразователя и заземляющей шиной
• Обеспечение эквипотенциальности в мобильных станциях связи

Практические советы

• Перед монтажом проверьте, чтобы поверхность была чистой и не имела краски/окислов - удалите их для лучшего контакта
• Затягивайте болт M8 моментом 1–1,5 Нм - переусиливать нельзя, чтобы не деформировать наконечник
• Если нужна другая длина - обращайтесь к поставщику: можно изготовить шлейф на заказ с односторонним или двусторонним оконцеванием
• Проверяйте состояние провода каждые 6–12 месяцев: при появлении трещин в лужении или обрыве жил - заменяйте
• Не используйте с алюминиевыми клеммами - возможна гальваническая коррозия
