Проводник заземляющий универсальный ПЗУ-16-400 - 80745 КВТ

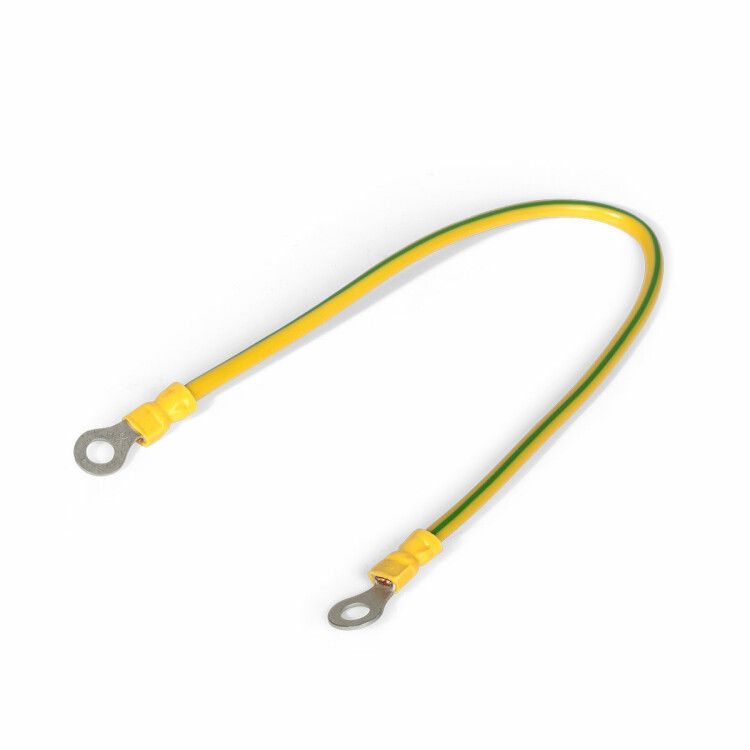

Проводник заземляющий ПЗУ-16-400 от Fortisflex и КВТ предназначен для надежного подключения заземляющего контура к металлическим корпусам оборудования, щитовым устройствам и другим токопроводящим элементам. Изделие сочетает медный проводник сечением 16 мм2, луженые наконечники и термоусаживающуюся изоляцию - обеспечивая долговечную защиту от поражения током даже в условиях повышенной влажности.

Назначение и область применения

Проводник заземляющий ПЗУ-16-400 используется для создания безопасного пути утечки тока в случае повреждения изоляции электрооборудования. Он применяется в системах заземления и выравнивания потенциалов на объектах промышленного, коммерческого и жилищного назначения. Подходит для подключения корпусов станков, распределительных щитов, шкафов автоматики, лифтов, насосов и других устройств с металлическими частями.

Технические характеристики

• Материал проводника: медь марки М1 (электротехническая, высокой проводимости)
• Сечение проводника: 16 мм2
• Класс гибкости: класс 5 - повышенная гибкость для удобства монтажа в ограниченном пространстве
• Покрытие проводника: луженое - снижает окисление и увеличивает срок службы контакта
• Тип изоляции: полиолефиновая, термоусаживающаяся, желто-зеленого цвета
• Наконечник: ТМЛс 16–8 с резьбой M8, предназначенный для фиксации болтом
• Номинальное напряжение: до 1 кВ
• Форма проводника: круглая - равномерное распределение тока
• Длина: 400 мм

Совместимость и монтаж

Проводник заземляющий ПЗУ-16-400 совместим с болтовыми соединениями стандарта M8. Установка выполняется путем затяжки наконечника на контактный болт или шпильку заземляющей шины. Герметичная термоусаживающаяся манжета после нагрева плотно облегает место соединения, исключая попадание влаги и предотвращая коррозию. Для монтажа требуется обычный тепловентилятор или горелка. Не допускается механическое перегибание провода близко к наконечнику - это может повредить внутреннюю структуру многожильной меди.

Безопасность и стандарты

Проводник соответствует требованиям ГОСТ Р 50571 и ПУЭ для систем заземления. Желто-зеленый цвет изоляции соответствует международному стандарту обозначения защитного заземления (PE). Луженое покрытие наконечника обеспечивает антикоррозийную защиту в агрессивных средах. Изделие не содержит свинца и других запрещенных веществ согласно RoHS.

Преимущества

• Высокая надежность контакта благодаря лужению и термоусаживающейся изоляции
• Удобство установки - готовый комплект с правильно подобранным наконечником
• Защита от внешних воздействий - изоляция герметично закрывает место соединения
• Стандартная длина 400 мм оптимальна для большинства типовых решений
• Поддерживается сертифицированными брендами Fortisflex и КВТ

Ограничения применения

• Не предназначен для постоянного прокладывания под землей или во влажных каналах без дополнительной защиты
• Не рассчитан на использование вне помещений без дополнительной оболочки (например, в открытых кабельных трассах под прямыми солнечными лучами)
• Не следует использовать вместо основного силового кабеля - только как защитный проводник PE
• Работает только при температуре от –40C до +70C; при более высоких нагрузках возможна деформация изоляции

Примеры использования

• Подключение заземления к корпусу ЧПУ станка через шину заземления в щите управления
• Обвязка металлических трубопроводов в цехе для выравнивания потенциалов
• Присоединение заземляющего провода к раме электрощита типа ЩО-70
• Монтаж в пищевой промышленности - где важна коррозионная стойкость контактов

Практические советы

• Перед монтажом проверьте соответствие диаметра отверстия в заземляющей шине резьбе M8 - не все шины имеют стандартные отверстия
• При использовании нескольких ПЗУ-16-400 на одной шине соблюдайте минимальный шаг между болтами - не менее 50 мм для доступа инструментов
• При необходимости нестандартной длины - обращайтесь к поставщику: изделие можно изготовить на заказ
• Не заменяйте оригинальный наконечник ТМЛс 16–8 на другие модели - это нарушает гарантию и снижает надежность контакта
• После монтажа проверьте усилие затяжки болта - рекомендовано 0,9–1,2 Нм (не переусердствуйте, чтобы не повредить резьбу)
