Провод заземления ПМЛ 16-500 НК | 60211 КВТ

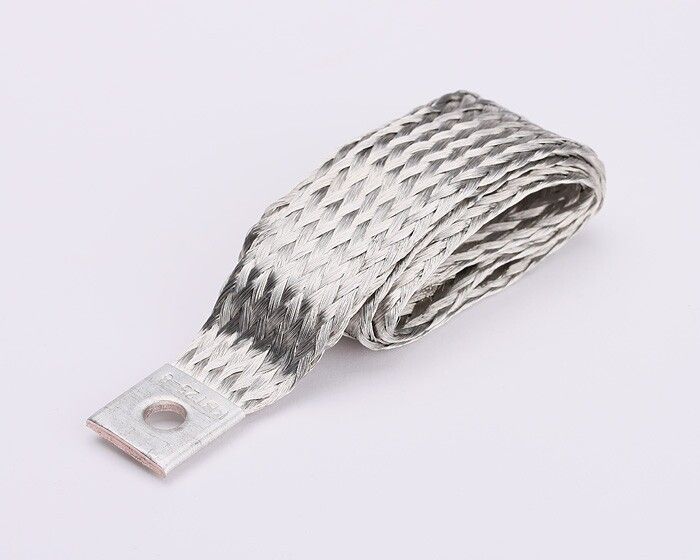

Провод заземления ПМЛ 16-500 НК КВТ предназначен для надёжного подключения заземляющих отводов в концевых и соединительных термоусаживаемых муфтах. Этот продукт сочетает высокую гибкость, готовые соединительные элементы и соответствие нормативным требованиям, что делает его удобным решением для монтажа в условиях ограниченного пространства.

Назначение и область применения

Провод заземления ПМЛ 16-500 НК КВТ используется исключительно для создания заземляющих перемычек внутри термоусаживаемых муфт кабельных соединений. Он применяется при монтаже силовых кабелей до 10 кВ, особенно там, где требуется компактное и прочное заземление - например, в распределительных устройствах, кабельных ответвлениях, камерах и шкафах.

Технические характеристики

• Номинальное сечение проводника: 16 мм2 - обеспечивает достаточную проводимость для токов утечки и аварийных режимов;
• Материал проводника: медь луженая марки М1 - повышает коррозионную стойкость и улучшает контакт при соединении;
• Форма проводника: плоская - позволяет плотно прилегать к поверхности муфты и не занимать лишнего места;
• Плетёный: да - гарантирует высокую гибкость даже при многократном изгибе;
• Номинальное напряжение: 10 кВ - соответствует классу изоляции термоусаживаемых муфт;
• Длина: 500 мм - оптимальна для большинства типовых муфт;
• Цвет: серый - стандартизирован для визуального отличия от фазных и нулевых проводов;
• Нормативный документ: ТУ 3517-041-97284872-2011 - подтверждает соответствие техническим условиям производства.

Совместимость и монтаж

Провод заземления ПМЛ 16-500 НК КВТ совместим с большинством концевых и соединительных термоусаживаемых муфт, выпускаемых в России и за рубежом. На одном конце уже установлен плоский опрессованный наконечник, который точно повторяет форму провода - это исключает необходимость самостоятельной установки наконечников. Соединительная муфта имеет просверленные отверстия, позволяющие закрепить провод болтом. Затягивающееся соединение обеспечивает долговечный контакт без дополнительной сварки или пайки. Для монтажа достаточно вставить провод в отверстие муфты и затянуть болт моментом, рекомендованным производителем муфты.

Преимущества

• Готовый к использованию - не требует подготовки наконечников или резки по длине;
• Высокая гибкость благодаря тонкой плетённой конструкции - легко укладывается в плотных муфтах;
• Лужёная медь снижает окисление контактов, продлевая срок службы заземления;
• Плоская форма минимизирует риск перегиба и механического повреждения при сборке;
• Интегрированный наконечник и отверстия в муфте обеспечивают быстрый и надёжный монтаж без дополнительных инструментов.

Ограничения применения

• Не предназначена для открытой прокладки - используется только внутри термоусаживаемых муфт;
• Не подходит для постоянного подключения к заземляющим шинам вне муфт - отсутствуют клеммы для прямого подключения к щиту;
• Работает только в системах с напряжением до 10 кВ - не применять в сетях выше этого значения;
• Не использовать в агрессивных средах (например, химически активные помещения) - лужение не заменяет полноценную антикоррозийную защиту.

Примеры использования

• Подключение заземления в концевой муфте кабеля 10 кВ на столбе ЛЭП;
• Формирование заземляющей перемычки между двумя участками кабеля в соединительной муфте;
• Монтаж в кабельных камерах и ящиках, где важна компактность и скорость сборки;
• Ремонтные работы на кабельных линиях, где необходимо быстро восстановить заземление без сварки.

Практические советы

• Перед монтажом проверьте, чтобы отверстие в муфте совпадало с размером наконечника - диаметр отверстия рассчитан под стандартный M8 болт;
• Не перетягивайте болт - избыточный момент может деформировать плоский наконечник и нарушить контакт;
• При работе в сыром помещении после монтажа убедитесь, что термоусаживаемая муфта полностью усажена - это предотвращает попадание влаги на контакт;
• Провод заземления ПМЛ 16-500 НК КВТ не следует удлинять - для длинных маршрутов используйте другие решения, например, медные жилы с кабельными наконечниками;
• Артикул 60211 - это единственный вариант в линейке КВТ с такими параметрами; аналоги других брендов могут иметь другую форму или длину.
