Пружина постоянного давления ППД №4 (50шт/упак) | 57946 КВТ

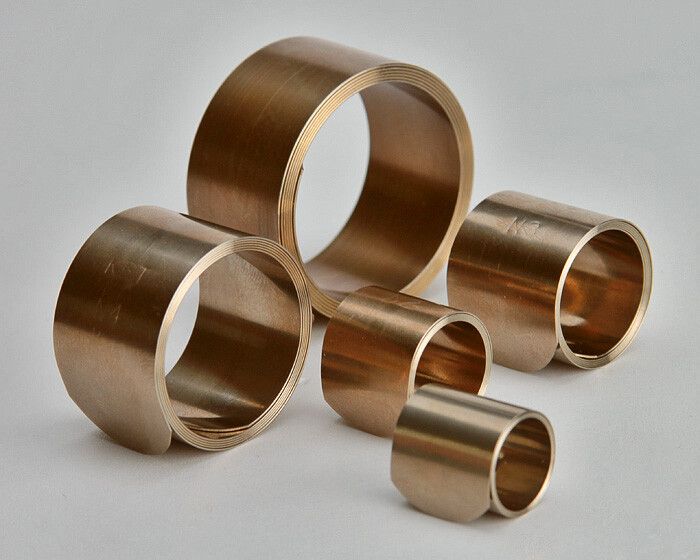

Пружина постоянного давления ППД №4 (26 мм - 60 мм, 50 шт/упак) от КВТ предназначена для надёжного и быстрого заземления кабельных оболочек без пайки. Подходит для монтажа в муфтах кабелей с изоляцией из сшитого полиэтилена и ПВХ, обеспечивает постоянное контактное давление на диаметре кабеля от 26 до 60 мм.

Назначение и область применения

Пружина постоянного давления ППД №4 используется для создания электрического контакта между токопроводящими элементами кабеля - металлической оболочкой, бронелентой или экранирующим слоем - и заземляющим проводником. Применяется в соединительных и терминальных муфтах, где недопустимо использование пайки. Особенно актуальна при работе с кабелями на основе сшитого полиэтилена и ПВХ, где нагрев при пайке может повредить изоляцию.

Технические характеристики

• Тип изделия: пружина постоянного давления
• Материал: нержавеющая сталь AISI 301
• Диаметр кабеля: 26–60 мм
• Внутренний диаметр: 26 мм
• Цвет: стальной (естественный цвет металла)
• Количество в упаковке: 50 штук
• Радиальное прижимное усилие: постоянное после установки

Совместимость и монтаж

Пружина ППД №4 совместима с кабелями, имеющими внешнюю металлическую оболочку или броню, соответствующую указанному диапазону. Монтаж выполняется вручную: пружина расправляется, надевается на кабель, затем закрывается вокруг оболочки так, чтобы она плотно прилегала. Конец пружины предварительно отогнут - это позволяет легко захватывать её пальцами. Инструмент не требуется. Установка занимает несколько секунд. На поверхности каждой пружины выбита маркировка размера - это помогает быстро определить подходящую модель при наличии нескольких типов в комплекте.

Безопасность и стандарты

Изделие выполнено из нержавеющей стали AISI 301 - сплава с повышенным содержанием хрома и никеля, обеспечивающего долговечность в агрессивных средах. Кромки пружины сглажены, нет острых заусенцев, что снижает риск травм при обращении. Соответствует требованиям к надёжности заземляющих соединений в электроустановках, хотя явного указания на соответствие ГОСТ или IEC в данных не представлено.

Преимущества

• Не требует пайки - исключает риск повреждения теплом чувствительной изоляции кабеля
• Обеспечивает стабильное контактное давление на протяжении всего срока службы
• Устойчив к коррозии благодаря материалу AISI 301
• Легко монтируется без инструмента - подходит даже для условий ограниченного доступа
• Один элемент покрывает широкий диапазон диаметров - снижает необходимость в большом количестве запасов
• Эргономичная форма: закруглённый конец и гладкие кромки упрощают работу

Ограничения применения

• Не применяется для кабелей с внешним диаметром менее 26 мм - пружина не будет достаточно плотно прилегать
• Не рекомендовано использовать в местах с механическим воздействием, способным деформировать пружину (например, в зонах активного движения или трения)
• Подходит только для металлических поверхностей - не работает с пластиковыми или неметаллическими оболочками
• Не заменяет основное заземление - является дополнением к системе, а не самостоятельным решением

Примеры использования

• Заземление бронированного силового кабеля в ответвительной муфте при ремонте воздушной линии
• Присоединение медного заземляющего провода к металлической оболочке кабеля с изоляцией из сшитого полиэтилена
• Монтаж экрана в герметичной муфте для кабеля 35 кВ с ПВХ-изоляцией
• Фиксация заземляющего контура в распределительном щите при подключении кабеля с броней

Практические советы

• Перед установкой проверьте внешний диаметр кабеля - он должен попадать в диапазон 26–60 мм. Если меньше - используйте более маленькую пружину (например, ППД №1 или №2); если больше - выбирайте ППД №5 или выше.
• Чистите поверхность кабеля перед монтажом: оксиды, жир или грязь снижают качество контакта.
• При необходимости можно комбинировать несколько пружин по кругу - например, при больших диаметрах или при плохом контакте.
• Храните пружины в сухом месте - хоть они и из нержавейки, длительное воздействие влаги может вызвать оседание пыли и затруднить монтаж.
• ППД №4 от КВТ - часть семейства из семи моделей, которые полностью покрывают диапазон 8–110 мм. Убедитесь, что вы выбираете именно ту, которая соответствует вашему кабелю.
