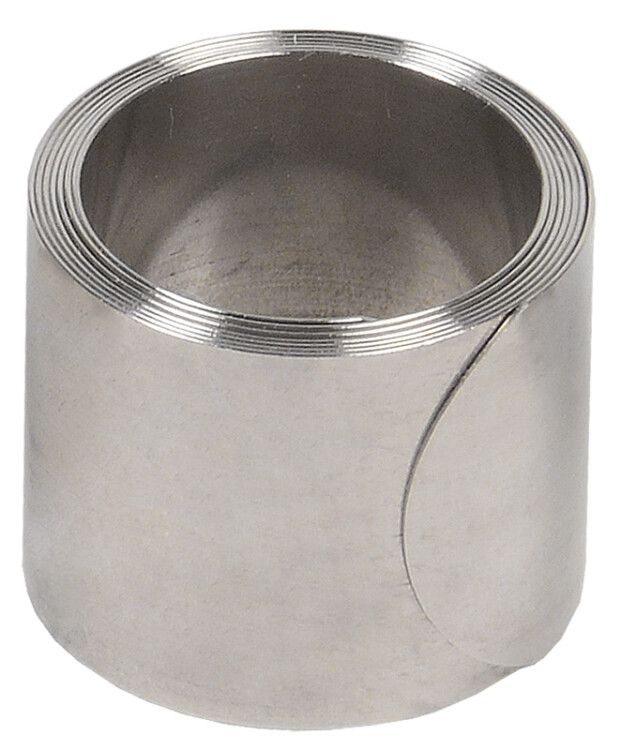

Пружина постоянного давления ППД D35-60 0,5x20x7 | UPPD-D35-60-40-20-7 IEK

Пружина постоянного давления ППД D32-35x0.5x20x7 от IEK предназначена для надёжного электрического соединения между заземляющей шиной и металлической оболочкой кабеля. Эта пружина обеспечивает устойчивый контакт даже при вибрациях и температурных колебаниях, что делает её важным элементом в системах заземления кабельных трасс.

Назначение и область применения

Пружина постоянного давления ППД D32-35x0.5x20x7 используется для создания постоянного электрического контакта между заземляющей шиной и бронированной оболочкой кабеля. Она применяется там, где требуется надёжное заземление без болтовых соединений — например, при подключении силовых кабелей с металлической броней к распределительным щитам, трансформаторным подстанциям или кабельным каналам.

Технические характеристики

• Тип изделия: пружина постоянного давления
• Диаметр кабеля: 35–60 мм — подходит для кабелей средней и большой мощности
• Наружный диаметр: 35–60 мм — совпадает с диапазоном кабелей, для которых рассчитана пружина
• Материал: сталь — обеспечивает прочность и долговечность
• Цвет: серый — соответствует стандартному исполнению промышленного оборудования
• Срок службы: 30 лет — рассчитана на длительную эксплуатацию без замены

Совместимость и монтаж

Пружина ППД D32-35x0.5x20x7 устанавливается на броню кабеля перед подключением к заземляющей шине. Для монтажа необходимо:

• Зачистить поверхность брони до металла, удалить оксиды и грязь
• Разместить пружину так, чтобы она плотно охватывала оболочку в пределах указанного диаметра (35–60 мм)
• Зафиксировать заземляющую шину через контактную площадку пружины — контакт возникает за счёт упругого усилия

Не требует инструментов для установки — достаточно правильно подобрать кабель по диаметру. Убедитесь, что броня имеет равномерную форму, без деформаций — иначе контакт будет ненадёжным.

Безопасность и стандарты

Пружина ППД D32-35x0.5x20x7 соответствует требованиям к заземляющим устройствам, применяемым в электроустановках. Хотя явного указания стандарта в данных нет, её использование в рамках ГОСТ Р 50571 и ПУЭ допустимо при соблюдении условий монтажа и проверке сопротивления контура заземления после установки.

Преимущества

• Обеспечивает постоянное давление — контакт сохраняется даже при тепловом расширении или вибрациях
• Не требует периодического обслуживания — срок службы 30 лет исключает необходимость замены
• Простота монтажа — не нужны болты, гайки или сварка
• Высокая механическая прочность благодаря стальной конструкции

Ограничения применения

• Подходит только для кабелей с металлической броней или оболочкой — не работает с пластиковыми или неметаллическими изоляционными покрытиями
• Не предназначен для кабелей с диаметром менее 35 мм или более 60 мм — возможна потеря контакта
• Не рекомендуется использовать во взрывоопасных зонах без дополнительной защиты
• Не следует применять в условиях частого воздействия агрессивных химикатов — материал сталь подвержен коррозии без антикоррозийного покрытия

Примеры использования

• Заземление бронированных кабелей ВВГнг-LS 3×95+1×50 в подземных кабельных каналах
• Подключение медной брони кабеля КГ 4×185 к заземляющей шине в распределительном пункте
• Фиксация заземления на кабеле ААБл в трансформаторной подстанции

Практические советы

• Перед установкой проверьте внутренний диаметр брони — он должен быть меньше внешнего диаметра пружины (35–60 мм), иначе пружина не сможет плотно охватить оболочку
• Если кабель имеет сложную форму (например, сплющенный профиль), используйте пружину только в местах с круглым сечением
• Проверяйте контакт мультиметром после монтажа — сопротивление должно быть ниже 0,1 Ом
• При использовании в сырых помещениях рекомендуется дополнительно смазывать контактную поверхность токопроводящей пастой
• Пружина ППД D32-35x0.5x20x7 от IEK — один из самых распространённых решений в промышленной автоматизации; всегда имейте запасные экземпляры при ремонте кабельных сетей
