Пружина постоянного давления ППД №1 (50шт/упак) | 57943 КВТ

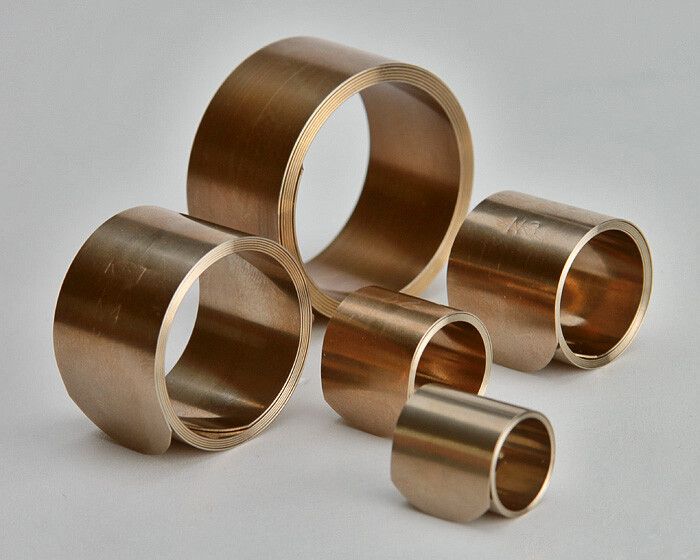

Пружина постоянного давления ППД №1 (12 мм - 25 мм, 50 шт/упак) от КВТ предназначена для надежного заземления кабельных оболочек и бронелент без пайки. Подходит для монтажа в муфтах кабелей с изоляцией из сшитого полиэтилена и ПВХ, обеспечивает постоянное контактное давление и легко устанавливается без специнструмента.

Назначение и область применения

Пружина постоянного давления ППД №1 используется для создания электрического контакта между токопроводящими элементами кабеля - металлической оболочкой, бронелентой или экранирующим слоем - и заземляющим проводом. Применяется в соединительных муфтах при монтаже силовых кабелей, особенно где недопустима пайка: например, в кабелях с изоляцией из сшитого полиэтилена или ПВХ. Также подходит для работ в условиях повышенной влажности, на объектах энергетики, связи, транспорта и промышленности.

Технические характеристики

• Тип изделия: пружина постоянного давления
• Внутренний диаметр: 12 мм
• Рабочий диапазон диаметра кабеля: 12–25 мм
• Материал: сталь AISI 301 (нержавеющая, с высоким содержанием хрома и никеля)
• Цвет: стальной (естественный цвет металла)
• Упаковка: 50 штук в упаковке
• Маркировка: каждый элемент имеет выбитый размер для идентификации

Совместимость и монтаж

Пружина ППД №1 совместима с кабелями, имеющими внешний диаметр оболочки или брони в пределах 12–25 мм. Установка выполняется вручную: пружина расправляется, надевается на кабель, затем фиксируется вокруг оболочки и прижимается к заземляющему проводу. Монтаж не требует паяльника, сварки или другого оборудования. Конец пружины закруглен - его удобно захватывать пальцами. После установки пружина сохраняет постоянное радиальное давление, обеспечивая стабильный электрический контакт.

Безопасность и стандарты

Изделие выполнено из коррозионно-стойкой стали AISI 301, соответствующей требованиям к материалам для электроустановок в агрессивных средах. Кромки пружины сглажены - отсутствуют острые заусенцы, снижающие риск травм при работе. Серия ППД от КВТ прошла практическую проверку в соответствии с нормами ГОСТ Р 50571 и IEC 60364 для систем заземления.

Преимущества

• Не требует пайки - экономит время и исключает повреждение термочувствительной изоляции кабеля
• Обеспечивает постоянное прижимное усилие даже при температурных колебаниях и вибрациях
• Высокая коррозионная стойкость благодаря составу стали AISI 301
• Один размер покрывает широкий диапазон кабелей - от 12 до 25 мм
• Легко монтировать без инструментов - подходит для работы в труднодоступных местах
• Закругленный конец и гладкие кромки обеспечивают безопасность при обращении

Ограничения применения

Пружина ППД №1 не предназначена для кабелей с диаметром менее 12 мм или более 25 мм - при этом возможна плохая фиксация или потеря герметичности. Не следует использовать в условиях механического воздействия, способного деформировать пружину (например, ударные нагрузки или сдавливание). Не заменяет основное заземление - применяется только как дополнительный контактный элемент в рамках системы заземления.

Примеры использования

• Подключение заземляющего провода к броне кабеля ВВГнг(А)-LS 3×120+1×70
• Фиксация медного экрана в ответвительной муфте для кабеля СИП-4
• Заземление металлической оболочки в оконечной муфте кабеля NYM 3×2,5
• Монтаж в распределительных щитах на промышленных участках с частыми перепадами температуры

Практические советы

• Перед монтажом убедитесь, что поверхность кабеля чистая - удалите грязь, жир и оксиды для лучшего контакта
• Выбирайте пружину по внутреннему диаметру (12 мм) и рабочему диапазону (12–25 мм), а не по сечению жил
• Для кабелей с толстой броней используйте несколько пружин равномерно по периметру - так повысится надежность контакта
• ППД №1 - часть серии из семи моделей (диапазон 8–110 мм); если ваш кабель выходит за рамки 12–25 мм, рассмотрите другие номера ППД
• Храните в сухом месте - хотя сталь устойчива к коррозии, длительное воздействие воды может снизить срок службы
