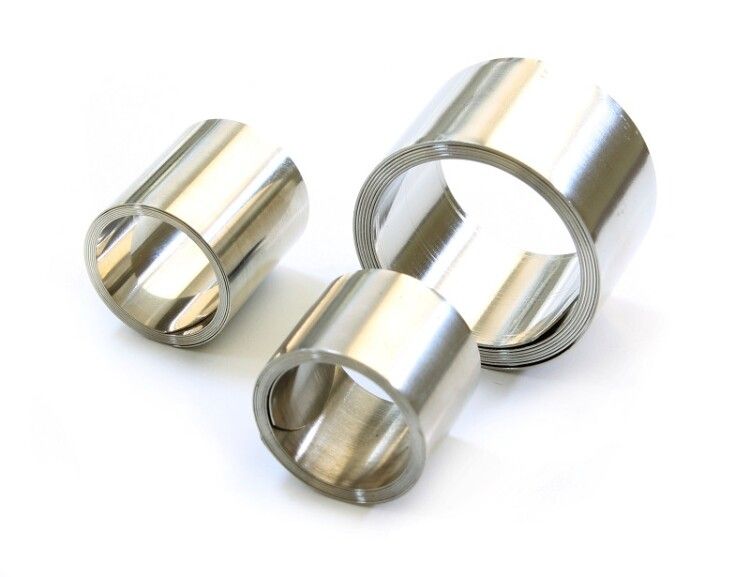

Пружина постоянного давления ППД 20*25 мм | zeta21570 ЗЭТАРУС (Завод электротехнической арматуры)

Пружина постоянного давления ППД 20х25 мм от ЗЭТАРУС (артикул zeta21570) - это надёжный элемент для создания электрического контакта между проводом заземления и металлической оболочкой кабеля без пайки. Применяется в муфтовых соединениях кабелей с ПВХ или сшитым полиэтиленом.

Назначение и область применения

Пружина постоянного давления ППД 20х25 мм используется для присоединения заземляющих проводников к броне, экрану или металлической оболочке кабеля. Подходит для установки внутри муфт, где требуется надёжный, долговечный контакт без сварки или пайки. Обеспечивает устойчивый токопроводящий контакт даже при вибрациях и температурных колебаниях.

Технические характеристики

• Номинальное сечение проводника: 20–25 мм2 - подходит для заземляющих жил этого размера
• Напряжение: 10 000 кВ - рассчитана на работу в высоковольтных системах до указанного уровня
• Материал: сталь с немагнитными свойствами - не влияет на электромагнитные поля, не намагничивается
• Тип изделия: пружина с обжимным механизмом - обеспечивает равномерное давление по всей окружности
• Наличие муфты: да - встроенная пластиковая оболочка защищает от механических повреждений и замыканий
• Изоляция: пластмассовая оболочка - предотвращает случайные контакты с другими элементами

Совместимость и монтаж

Пружина ППД 20х25 мм монтируется методом обжима на металлическую оболочку кабеля. Устанавливается внутрь муфты перед её герметизацией. Для правильной работы необходимо:

• Подбирать пружину точно по сечению проводника (20–25 мм2)
• Обжимать только на гладкой поверхности металлической оболочки без заусенцев
• Не перегибать и не деформировать пружину до установки - сохраняется равномерное давление
• Использовать только с кабелями, имеющими ПВХ или сшитый полиэтилен в качестве внешней изоляции

Безопасность и стандарты

Пружина постоянного давления ППД 20х25 мм соответствует требованиям безопасности при работе в высоковольтных сетях. Отсутствие острых кромок снижает риск травм при монтаже. Материал не подвержен коррозии, что гарантирует безопасную эксплуатацию во влажной среде. Нет указаний на сертификацию по ГОСТ/IEC - рекомендуется проверить соответствие проектным нормам при использовании в ответственных объектах.

Преимущества

• Постоянное радиальное давление - контакт не ослабевает со временем
• Немагнитная сталь - не создаёт помех в чувствительных электросистемах
• Защитная пластмассовая оболочка - исключает короткие замыкания и повреждение изоляции
• Отсутствие необходимости в пайке - экономит время и исключает тепловые воздействия на кабель
• Удобство монтажа - не требует специальных инструментов кроме обжимного устройства

Ограничения применения

• Не применяется для прямого подключения к медным или алюминиевым шинам - только к металлической оболочке кабеля
• Не подходит для кабелей с бумажной или маслонаполненной изоляцией - материал оболочки не совместим
• Не предназначен для открытой прокладки - работает только внутри муфт или закрытых корпусов
• Не допускается многократное использование - после одного обжима пружина теряет упругость

Примеры использования

• Заземление силового кабеля 10 кВ с бронированной оболочкой в распределительной муфте
• Присоединение заземляющего провода к экранирующей ленте в концевой муфте кабеля с изоляцией из сшитого полиэтилена
• Фиксация заземляющего проводника в комплектных муфтах для подземной прокладки

Практические советы

• Перед монтажом проверьте, чтобы оболочка кабеля была чистой и свободна от оксидов - это повысит качество контакта
• Используйте обжимной инструмент с подходящим матрицем - неправильный инструмент может повредить пружину
• Не используйте ППД 20х25 мм для проводников меньше 20 мм2 - будет недостаточное прижимное усилие
• При сборке муфты убедитесь, что пружина плотно прилегает к оболочке - слышится характерный щелчок при правильном обжиме
• Для нестандартных задач можно заказать Пружину постоянного давления ППД по чертежам - обращайтесь к производителю ЗЭТАРУС
