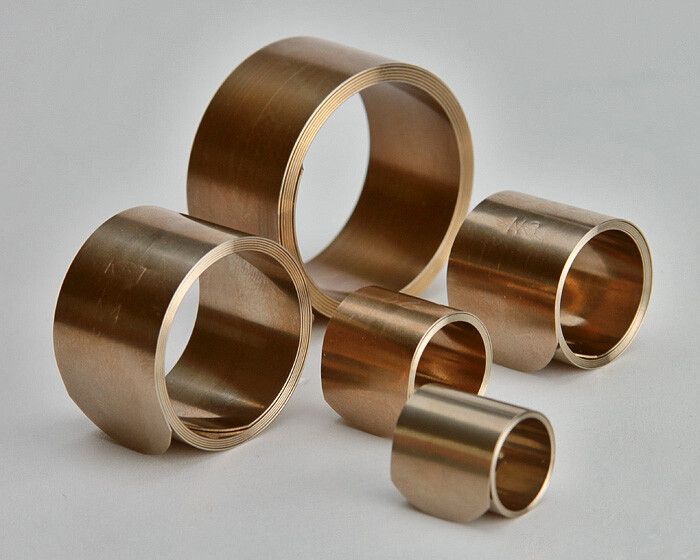

Пружина постоянного давления ППД №2 (16мм-32мм) КВТ 57944

Пружина постоянного давления ППД №2 (16 мм - 32 мм) от КВТ - это надежный элемент для создания электрического контакта между заземляющим проводом и металлической оболочкой кабеля без пайки. Подходит для монтажа в муфтах кабелей с изоляцией из сшитого полиэтилена и ПВХ, обеспечивает стабильное прижимное усилие на протяжении всего срока службы.

Назначение и область применения

Пружина постоянного давления ППД №2 (16 мм - 32 мм) используется для создания надежного электрического соединения между заземляющим проводом и металлической бронелентой или оболочкой кабеля. Применяется в соединительных муфтах при монтаже силовых кабелей, особенно там, где невозможно или нецелесообразно использовать пайку.

• Заземление кабельных муфт с изоляцией из сшитого полиэтилена (XLPE) и ПВХ
• Подключение медного заземляющего провода к стальным или алюминиевым оболочкам
• Монтаж в условиях ограниченного доступа или при работе в труднодоступных местах

Технические характеристики

• Тип изделия: Пружина постоянного давления
• Внутренний диаметр: 16 мм
• Диаметр кабеля: 16–32 мм - пружина плотно охватывает кабель в этом диапазоне
• Материал: Нержавеющая сталь AISI 301 - содержит повышенное количество хрома и никеля
• Цвет: Стальной (естественный цвет металла, без покрытия)
• Индивидуальная маркировка: На каждой пружине выбита цифра «2» для идентификации размера

Совместимость и монтаж

Пружина ППД №2 совместима с кабелями, имеющими внешнюю металлическую оболочку или броню, соответствующую диаметру 16–32 мм. Монтаж выполняется вручную без инструментов: пружина просто расправляется, одевается на оболочку кабеля и фиксируется вокруг нее, затем заземляющий провод заводится под её витки.

• Не требуется паяльник, газовая горелка или специальные клещи
• Работает даже при температуре ниже 0 C - материал сохраняет эластичность
• Установка занимает менее 1 минуты на один контакт
• Фиксация происходит за счет радиального давления - не зависит от усилия оператора

Безопасность и стандарты

Пружина выполнена из материала, соответствующего требованиям к долговечности и электроизоляционным характеристикам в средах с высокой влажностью и агрессивными воздействиями. Отсутствие острых кромок снижает риск травм при обращении. Соответствует принципам безопасности, предъявляемым к системам заземления согласно ГОСТ Р 50571 и ПУЭ.

Преимущества

• Постоянное прижимное усилие - не ослабевает со временем, не требует подтяжки
• Высокая коррозионная стойкость благодаря составу стали AISI 301
• Гладкие кромки - безопасны при монтаже, не повреждают изоляцию кабеля
• Закругленный конец - легко захватывается пальцами, ускоряет установку
• Один элемент заменяет несколько точек пайки - снижает вероятность отказа
• Совместима с большинством типов кабелей в своем диапазоне - универсальна

Ограничения применения

• Не предназначена для кабелей с диаметром меньше 16 мм или больше 32 мм - будет либо плохо фиксироваться, либо деформируется
• Не рекомендуется применять в условиях постоянного механического трения или вибрации без дополнительной защиты
• Не является изолирующим элементом - обязательно нужна изоляция заземляющего провода вне зоны контакта
• Не подходит для кабелей с пластиковыми оболочками без металлической брони - контакт не будет обеспечен

Примеры использования

• Заземление муфты кабеля 10 кВ с XLPE-изоляцией и стальной броней диаметром 25 мм
• Присоединение заземляющего провода 16 мм2 к оболочке кабеля ААБл в распределительном щите
• Монтаж экранирующих соединений в ответвительных муфтах для кабелей с ПВХ-изоляцией
• Обеспечение контура заземления в туннелях, коллекторах и подземных кабельных линиях

Практические советы

• Перед монтажом проверьте диаметр оболочки кабеля - он должен попадать точно в диапазон 16–32 мм
• Очистите поверхность металлической оболочки от оксидов и грязи перед установкой - это повысит качество контакта
• Не используйте плоскогубцы для сжатия пружины - она сама регулирует усилие; избыточное давление может вызвать деформацию
• Если вы работаете с несколькими типами кабелей, комплект из семи пружин КВТ (от ППД №1 до №7) позволит обслуживать весь спектр от 8 до 110 мм
• Пружина ППД №2 от КВТ - часть серии роликовых пружин постоянного давления; все они взаимозаменяемы внутри своей группы по размеру, но не между собой
