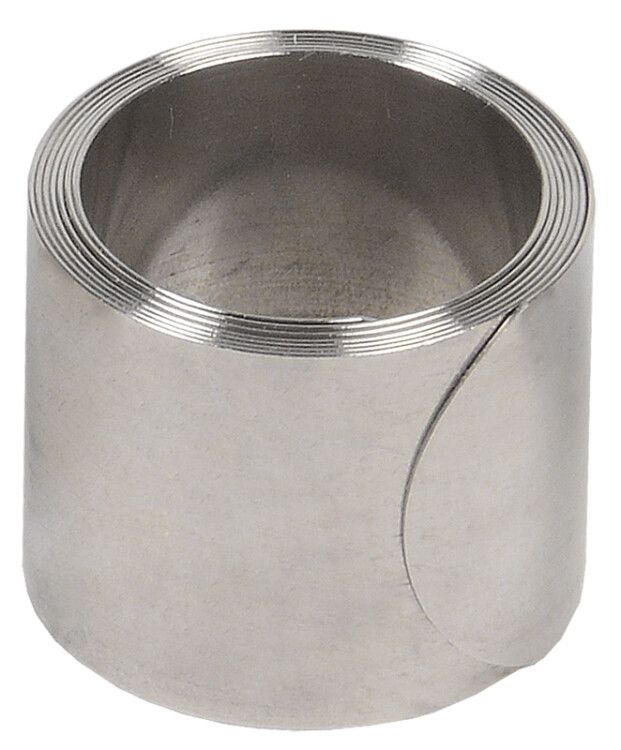

Пружина постоянного давления ППД D25-40 0,3x15x7 | UPPD-D25-40-30-15-7 IEK

Пружина постоянного давления ППД D25-40 0,3x15x7 от IEK используется для надёжного электрического соединения между заземляющей шиной и металлической оболочкой кабеля. Эта пружина обеспечивает устойчивый контакт даже при вибрациях и температурных колебаниях, что делает её важным элементом в системах заземления кабельных трасс.

Назначение и область применения

Пружина постоянного давления ППД D25-40 0,3x15x7 применяется для создания постоянного электрического контакта между заземляющей шиной и бронированной оболочкой кабеля. Она компенсирует механические перемещения, сохраняет плотное прилегание и предотвращает окисление поверхности контакта. Подходит для установки на силовые кабели с металлической броней или свинцовой оболочкой, например, в распределительных щитах, трансформаторных подстанциях, кабельных каналах и на объектах с высокой вибродействием - таких как заводские цеха, метрополитены, энергообъекты.

Технические характеристики

• Тип изделия: пружина постоянного давления
• Диаметр кабеля: 32,5 мм - соответствует внешнему диаметру кабеля, который она фиксирует
• Наружный диаметр пружины: 32,5 мм - совпадает с диаметром кабеля, обеспечивая точную посадку
• Материал: сталь - прочная, устойчивая к деформациям, требует защиты от коррозии
• Цвет: серый - типичный цвет покрытых сталей, не влияет на работу
• Срок службы: до 30 лет - рассчитана на долговременную эксплуатацию в условиях нормального микроклимата

Совместимость и монтаж

Пружина ППД D25-40 0,3x15x7 устанавливается на кабель перед подключением к заземляющей шине. Для монтажа:

• Зачищают участок брони или оболочки кабеля длиной около 15–20 мм;
• Надевают пружину на кабель так, чтобы она плотно охватывала металл;
• Фиксируют пружину на заземляющую шину болтом или другим способом, предусмотренным конструкцией шины;
• Убедитесь, что внутренний диаметр пружины точно соответствует наружному диаметру кабеля - 32,5 мм; использование на кабеле меньшего или большего диаметра снижает эффективность контакта.

Не требуется дополнительная изоляция - пружина работает через открытую металлическую поверхность.

Безопасность и стандарты

Пружина ППД D25-40 0,3x15x7 изготовлена в соответствии с требованиями к устройствам заземления, применяемым в электроустановках. Хотя явного указания стандарта ГОСТ/IEC в данных нет, изделие проектировалось для работы в рамках правил ПУЭ и рекомендаций по защите от поражения током. Материал - углеродистая сталь - не содержит токсичных веществ, безопасна при обращении.

Преимущества

• Обеспечивает стабильный контакт без необходимости периодической затяжки
• Работает в широком диапазоне температур и вибраций
• Высокий срок службы - до 30 лет - снижает потребность в обслуживании
• Простая установка без специальных инструментов
• Поддерживает низкое переходное сопротивление благодаря постоянному усилию

Ограничения применения

• Не предназначен для использования на кабелях с пластиковыми или резиновыми оболочками - нужен доступ к металлической броне
• Не имеет собственной антикоррозийной защиты - в агрессивных средах (влажные помещения, химические производства) необходимо дополнительно герметизировать место контакта
• Не заменяет основное заземление - служит лишь как дополнительный контактный элемент
• Не следует использовать на кабелях с диаметром менее 30 мм или более 35 мм - возможен слабый контакт или перегрузка материала

Примеры использования

• Заземление бронированных кабелей типа АВБбШв, КГ, ВВБбШв в распределительном щите
• Подключение медной заземляющей шины к броне кабеля на входе в подземный кабельный канал
• Фиксация заземления на кабельных линиях в метро, где есть постоянные вибрации
• Создание контура заземления на промышленных станках с частыми запусками

Практические советы

• Перед установкой обязательно проверьте соответствие диаметра кабеля 32,5 мм - пружина ППД D25-40 0,3x15x7 не адаптируется к другому размеру
• На кабелях с жесткой броней используйте плоскогубцы для легкого расширения пружины при одевании
• Часто забывают зачистить броню - удалите краску, ржавчину и грязь на участке контакта для лучшей проводимости
• В местах повышенной влажности после монтажа обработайте контакт смазкой типа Литол-24 или аналогом
• Артикул uppd-d25-40-30-15-7 - единственный вариант этой модели от IEK; другие номера не являются эквивалентами
