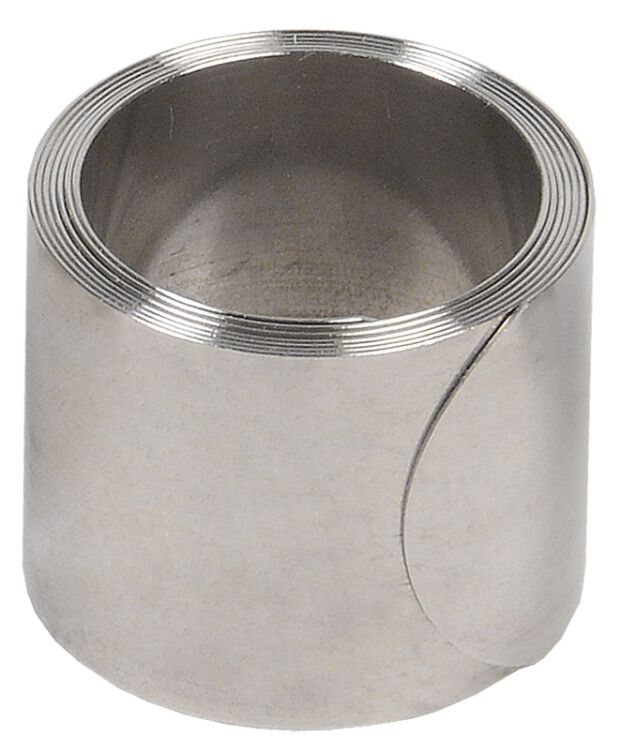

Пружина постоянного давления ППД D32-50 0,3x15x7 | UPPD-D32-50-30-15-7 IEK

Пружина постоянного давления ППД D32-50 0,3x15x7 от IEK используется для надёжного электрического соединения между заземляющей шиной и броней кабеля. Эта пружина обеспечивает устойчивый контакт даже при вибрациях и температурных колебаниях, что делает её важным элементом в системах заземления кабельных трасс.

Назначение и область применения

Пружина постоянного давления ППД D32-50 0,3x15x7 применяется для создания постоянного электрического контакта между заземляющей шиной и металлической оболочкой (бронелентой) силового кабеля. Она компенсирует механические перемещения, сохраняя плотное прилегание без необходимости фиксации болтами. Подходит для установки на кабели с диаметром оболочки 32–50 мм — например, в распределительных щитах, кабельных каналах, трансформаторных подстанциях и на промышленных объектах с высокой вибродинамической нагрузкой.

Технические характеристики

• Диаметр кабеля: 32–50 мм — соответствует средним и крупным силовым кабелям с бронированной оболочкой
• Наружный диаметр пружины: 32–50 мм — точно адаптирована под указанный диапазон кабелей
• Толщина материала: 0,3 мм — оптимальная жесткость для равномерного давления без деформаций
• Высота пружины: 15 мм — достаточна для свободного монтажа и компенсации допусков
• Шаг витков: 7 мм — обеспечивает гибкость и долговечную работу при изгибе
• Материал: сталь — устойчива к коррозии, выдерживает длительные механические нагрузки
• Цвет: серый — стандартный цвет для промышленных заземляющих элементов
• Срок службы: 30 лет — рассчитана на весь срок эксплуатации электроустановки

Совместимость и монтаж

Пружина ППД D32-50 0,3x15x7 совместима с любыми заземляющими шинами, имеющими плоскую поверхность. Монтаж выполняется вручную: пружина одевается на броню кабеля, после чего прижимается к шине. Нет необходимости в сверлении, заклёпках или болтовых соединениях. Убедитесь, что внешний диаметр брони кабеля попадает в диапазон 32–50 мм — меньший или больший диаметр снижает эффективность контакта. Для лучшего контакта рекомендуется зачищать броню перед установкой от оксидов и грязи.

Безопасность и стандарты

Пружина ППД D32-50 0,3x15x7 соответствует требованиям ГОСТ Р 50571 и ПУЭ для заземляющих соединений. Применяется в системах TN-S и TT. Обеспечивает непрерывность цепи заземления, предотвращая опасные потенциалы на корпусах оборудования. Сертифицирована для работы в условиях повышенной влажности и перепадов температур, характерных для промышленных помещений.

Преимущества

• Не требует инструментов для установки — экономит время при монтаже
• Автоматически компенсирует тепловые расширения и вибрации
• Долгий срок службы — не нуждается в замене в течение всего срока эксплуатации системы
• Надёжный контакт благодаря постоянному усилию пружины
• Устойчива к химическим воздействиям и коррозии благодаря качественной стали

Ограничения применения

Пружина ППД D32-50 0,3x15x7 не подходит для кабелей с диаметром брони менее 32 мм или более 50 мм — возможен слабый контакт или повреждение пружины. Не используйте её в качестве основного крепления кабеля — она служит исключительно для заземления. Также не рекомендуется применять в агрессивных средах с постоянным воздействием кислот, щелочей или морской воды без дополнительной защиты.

Примеры использования

• Заземление бронированных кабелей в распределительном щите промышленного цеха
• Подключение медной заземляющей шины к кабелю ААБл-10 кабельной линии
• Обеспечение контура заземления на насосной станции с частыми включениями/выключениями
• Фиксация заземления на кабеле с броней в кабельном канале подземной трансформаторной подстанции

Практические советы

• Перед установкой зачистите броню кабеля до металлического блеска — это повысит проводимость
• Проверьте точный диаметр брони: если он близок к границе 32 или 50 мм, протестируйте контакт мультиметром после монтажа
• Не перегибайте пружину слишком сильно — это может вызвать пластическую деформацию
• При использовании нескольких пружин на одном кабеле — располагайте их на расстоянии не менее 100 мм друг от друга
• Пружина ППД D32-50 0,3x15x7 от IEK — проверенный вариант для проектов, где важна надёжность и простота обслуживания
