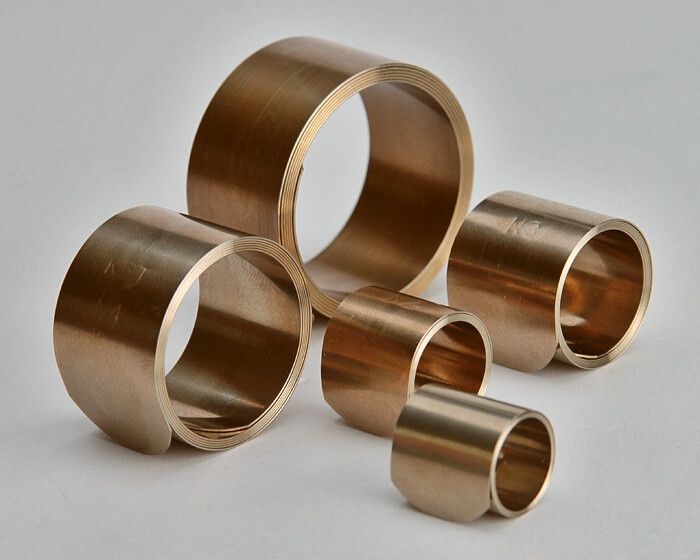

Пружина постоянного давления ППД №3 (50шт/упак)(КВТ) | 57945 КВТ

Пружина постоянного давления ППД №3 (19 мм - 45 мм) от КВТ - это элемент для надежного и беспаяного соединения заземляющего провода с металлическими оболочками и бронелентами кабеля. Упаковка содержит 50 штук, что обеспечивает достаточный запас для массового монтажа в распределительных устройствах и муфтах.

Назначение и область применения

Пружина постоянного давления ППД №3 предназначена для создания электрического контакта между заземляющим проводом и металлической броней или оболочкой кабеля. Используется там, где нельзя применять пайку - например, при монтаже соединительных муфт кабелей с изоляцией из сшитого полиэтилена или ПВХ. Подходит для работ в распределительных щитах, трансформаторных подстанциях, кабельных трассах и других местах, где требуется надежное заземление без термического воздействия.

Технические характеристики

• Тип изделия: пружина постоянного давления
• Материал: нержавеющая сталь AISI 301 (высокое содержание хрома и никеля)
• Диаметр кабеля, который охватывает: 19–45 мм
• Внутренний диаметр пружины: 19 мм
• Цвет: стальной (естественный цвет металла)
• Упаковка: 50 штук
• Маркировка: каждый элемент имеет выбитый размер для быстрой идентификации

Совместимость и монтаж

Пружина ППД №3 совместима с кабелями, имеющими металлическую броню или оболочку диаметром от 19 до 45 мм. Монтаж выполняется вручную: пружина просто накладывается на броню, затем заземляющий провод заводится под её витки. Нет необходимости в паяльнике, сварке или специальном инструменте. Конец пружины закруглен - его легко захватить пальцами и равномерно расправить вокруг оболочки. После установки пружина сохраняет постоянное радиальное давление, обеспечивая стабильный контакт даже при температурных колебаниях и вибрациях.

Безопасность и стандарты

Изделие выполнено из коррозионно-стойкой стали, соответствует требованиям к долговечности в агрессивных средах. Отсутствие острых кромок снижает риск травм при работе. Хотя пружина не сертифицирована по ГОСТ/IEC как самостоятельный компонент, она применяется в системах заземления, соответствующих ПУЭ и ГОСТ Р 50571. Все материалы соответствуют экологическим нормам для электрооборудования.

Преимущества

• Не требует пайки - экономит время и исключает повреждение изоляции кабеля
• Высокая коррозионная стойкость благодаря материалу AISI 301
• Постоянное прижимное усилие - контакт не ослабевает со временем
• Гладкие кромки - безопасна для рук при монтаже
• Один элемент покрывает широкий диапазон диаметров - снижает необходимость в большом ассортименте
• Легко проверяется визуально - маркировка размера на каждом изделии

Ограничения применения

Пружина ППД №3 не предназначена для кабелей с внешним диаметром менее 19 мм или более 45 мм - при меньшем диаметре пружина не будет плотно прилегать, при большем - не сможет охватить оболочку. Также не следует использовать её в качестве механического крепления - она не рассчитана на нагрузки, кроме электрического контакта. Не рекомендовано применение в условиях постоянного погружения в воду или агрессивных химических средах без дополнительной защиты.

Примеры использования

• Заземление брони кабеля ВВГнг-LS 3×120+1×70 в распределительной камере
• Подключение медного заземляющего провода к броне кабеля ААБл в муфте на 10 кВ
• Монтаж экрана в оконечной муфте кабеля с изоляцией из сшитого полиэтилена
• Работы в кабельных каналах, где невозможно использование теплового оборудования

Практические советы

• Перед монтажом убедитесь, что поверхность брони чистая - грязь и оксиды снижают качество контакта
• Выбирайте пружину по внутреннему диаметру (19 мм) и максимальному охватываемому диаметру (45 мм) - не используйте её для кабелей вне этого диапазона
• Если вы работаете с несколькими типами кабелей, соберите набор из семи моделей ППД от КВТ - они покроют весь диапазон от 8 до 110 мм
• При установке начинайте с закругленного конца - так легче равномерно распределить пружину по окружности
• Проверьте контакт мультиметром после монтажа - сопротивление должно быть ниже 0,1 Ом
